3.3.3

Влияние термобарических параметров пласта и начального состава газоконденсатных смесей на накопление конденсата

в отличие от исследований влияния коллекторских свойств пласта на накопление ретроградного конденсата у забоя скважины при изучении зависимости этих процессов от свойств газоконденсатной смеси очень трудно выделить ключевые параметры. Это объясняется не только многообразием начальных составов газоконденсатных систем. Свойства природных углеводородных смесей определяются сложным взаимодействием индивидуальных углеводородов, из которых состоят эти смеси. Поэтому для газоконденсатных смесей практически невозможно выделить какие-либо параметры, изменение которых не ведет за собой изменения других параметров. Причем изменение компонентного состава с целью регулирования выбранного параметра может привести к качественному изменению ряда других свойств. Например увеличение плотности и вязкости жидкой фазы системы за счет ее утяжеления при искусственном добавлении более тяжелых компонентов (или увеличении их доли) естественным образом изменяет и такие параметры, как относительный объем жидкой фазы, КГФ, молекулярные массы фаз и т.д. Можно привести аналогичные примеры по регулированию других параметров газоконденсатных смесей. Следует помнить, что в значительной мере свойства газоконденсатной системы определяются термобарическими условиями. Таким образом, исследовать в "чистом" виде влияние на рассматриваемые процессы отдельно того или иного параметра газоконденсатной смеси невозможно. Поэтому представляется более целесообразным изучить рассматриваемые процессы для ряда газоконденсатных систем, совершенно различных по составу и свойствам. При этом не стоит пытаться определить какие-то корреляции между отдельными свойствами углеводородных систем и процессами накопления конденсата в призабойной зоне скважин и его взаимодействия с нагнетаемыми углеводородными растворителями. Необходимо оценить, насколько различаются качественно все эти процессы для различных газоконденсатных смесей.

В расчетах нами рассматривались пять пластовых углеводородных систем, различных по начальному составу. Они моделировались смесью из 8 - 10 компонентов. Компонентный состав этих систем приведен в табл. 3.3 - 3.4. Газоконденсатные системы № 1-3 являются модельными системами Западно-Соплесского, Астраханского и Уренгойского (XXIV пласт) месторождений. Системы № 4 и 5 составляли на основе системы Уренгойского месторождения путем изменения доли компонентов исходной системы: в системе № 4 - перераспределялись доли компонентов Сб+, а в системе № 5 - доли углеводородов Cj-s. Такой набор различных начальных составов газоконденсатных систем позволяет исследовать процессы накопления ретроградного конденсата в призабойной зоне скважин для различных по физико-химическим свойствам газоконденсатных систем. Сопоставляли следующие показатели: относительный объем жидкости, конденсатогазовый фактор (КГФ), плотность, вязкость жидкой фазы, содержание в ней углеводородов С2-4 и С5+, молекулярную массу жидкой и газовой фаз. Изменение некоторых из этих показателей дифференциальной конденсации

10 20 30 40 р, МПа 10 20 30 40 р, МПа

р,кгЛи ц.,мПа-с

650 -

10 20 30 40р,МПа О 10 20 30 40 р, МП»

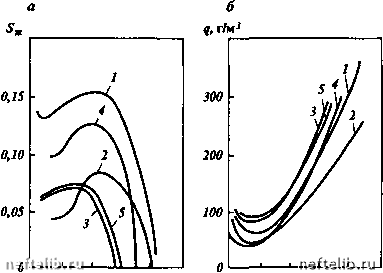

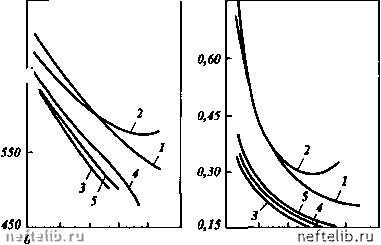

Рис. 3.23. Зависимости от давления параметров модельных смесей (номер линий соответствует номеру смеси):

а - относительного объема жидкости (насыщенности); б - конденсатогазового фактора; в - плотности жидкой фазы; г - вязкости жидкой фазы

ДЛЯ всех используемых в расчетах модельных газоконденсатных систем показано на рис. 3.23.

Перечисленные параметры значительно различаются для модельных смесей. В широких пределах изменяются давления максимальной конденсации смесей: от 42 МПа (смесь 1) до 29 МПа (смесь 3). Максимальные зна-

30 20 10

25 R,M

fwt.Ti.tr.Br;

.tr.tr.Tr.srwTmiwiwmmiifitfBTmmiwitfff

Рис. 3.24. Профиль насыщениости коллектора жидкостью в призабойной зоне скважииы при различных пластовых давлениях:

а - модельная смесь № 3: i - 28 МПа; 2 - 20 МПа; 3-10 МПа; б - модельная смесь № 5: ; - 25 МПа; 2-20 МПа; 3-13 МПа; в - модельная смесь № 2: i - 55 МПа; 2-48 МПа; 3-35 МПа; 4-25 МПа

чения относительного объема жидкости изменялись соответственно от 0,16 до 0,065. Максимальное соотношение между значениями газоконденсатного фактора составляло около 2. Достаточно значительно различался ретроградный конденсат отдельных смесей по плотности и вязкости. Максимальные соотношения плотности жидкой фазы по смесям составляли в среднем 1,1 - 1,2, а вязкости различались в 1,2 - 2,0 раза (см. рис. 3.23). По содержанию в жидкой фазе углеводородов С2 4 и С5+ модельные смеси различались максимально в 1,2-1,3 раза (исключая содержание С2-4 в смеси № 2, в которой в значительном количестве присутствуют кислые ком-
