ЬрУО. М11а/(м/сут)

О 0,2 0,4 0,6 0,8 1,0 1,2 Q, м/сут

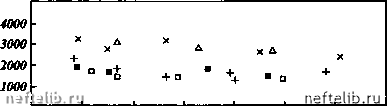

Рис. 3.65. Зиачеиия параметра Лр/О при различных значениях расхода газа после обработки модели пласта пропаном:

/ - сухая модель; 2 - до обработки. Эксперименты: 3 - №1,4 - №2, 5 - №3

приводило К изменению ее фильтрационных характеристик. Коэффициент фильтрационного сопротивления А всей модели пласта в результате этого увеличивался в среднем в 2 раза при увеличении коэффициента фильтрационного сопротивления в зоне модели, непосредственно прилегающей к выходу модели, в 4,5 раза по сравнению с сухой моделью. В остальной части модели коэффициенты фильтрационного сопротивления изменялись в меньшей степени. Это вполне объясняется тем, что в зоне, непосредственно прилегающей к выходу из модели, создавалась высокая насыщенность для воссоздания условий, характерных для процесса "динамического" накопления конденсата.

При отборе газа после обработки с небольшими скоростями (2,6-10" и 4,0-10"* м/с - в опытах № 1 и 3) отмечалось восстановление фильтрационных характеристик модели пласта до значений, отличающихся всего на 15 - 20 % от фильтрационных характеристик "сухой" модели (см. рис. 3.65). В опыте № 2 с высокой скоростью фильтрации (10,4-10~* м/с) наблюдалось худшее восстановление фильтрационных характеристик, и коэффициент фильтрационного сопротивления А был близок по значению к тому коэффициенту, который отмечался до обработки модели пласта пропаном.

Данные о зависимости результатов воздействия от скорости, полученные при физическом моделировании, позволили сделать вывод об определенном влиянии на процесс обработки призабойных зон скважин явления неравновесности массообменных процессов между газовой и жидкой углеводородной фазами. Известно, что во многих случаях одним из основных предположений, используемых при проведении теоретических исследований многокомпонентной фильтрации газоконденсатных смесей в пористых коллекторах, является предположение о равновесности сосуществующих фаз в данной точке пласта. Это предположение справедливо в том случае, когда скорости фильтрации в пластах достаточно малы и скорости массообменных процессов превосходят их. Однако фильтрация флюидов в призабойной зоне скважин может протекать при гораздо более значительных скоростях, чем те скорости, которые обеспечивают это условие. В этом случае массообменные процессы будут протекать в неравновесных услови-

ях и реальные параметры процесса будут в значительной степени отличаться от прогнозируемых параметров, рассчитанных исходя из предположений равновесности процесса. Применительно к обработкам призабойных зон скважин углеводородными растворителями зто может привести к следующему. При малых темпах отбора продукции из скважины после ее обработки (а следовательно, и малых скоростях фильтрации) закачанный в призабойную зону растворитель оттеснит конденсат на некоторое расстояние от скважины, прореагировав с ним соответствующим образом (в зависимости от типа растворителя). В этом случае в каждой точке призабойной зоны скважины газовая и жидкая фазы будут сосуществовать в условиях, близких к равновесным. При больших темпах отбора продукции (и больших скоростях фильтрации) в призабойной зоне пласта не успеет установиться равновесие между жидкой и газовой фазами после обработки. Это может привести к тому, что, в отличие от равновесных условий, некоторая часть углеводородных компонентов не успеет испариться из ретроградного конденсата в газовую фазу, т.е. эта часть углеводородов уже не поступит в скважину в газовой фазе, а будет находиться в "вале" жидких углеводородов. При достаточно значительном объеме этого "вала" (а также при достаточно близком расположении его у скважины) может произойти быстрое подтягивание конденсата к скважине. Кроме того, это явление усиливает повторное накопление ретроградного конденсата из-за неравновесности пластового газа и оставшейся после обработки углеводородной жидкости.

В качестве примера, иллюстрирующего механизм воздействия на ретроградный конденсат жидкими углеводородными растворителями, можно использовать результаты проведенных P.M. Тер-Саркисовым, А.Н. Шандрыгиным, Н.А. Гужовым и В.Л. Вдовенко прогнозных расчетов обработки пропаном СКВ. 15 Западный Соплесск. Расчеты проводились на основе математической модели многокомпонентной фильтрации углеводородов в однородном пористом коллекторе, представленной в гл. 2 работы. Основные характеристики скв. 15 и параметры ее эксплуатации до обработки достаточно подробно изложены в разделе 3.3.

Результаты расчета процесса показали, что нагнетание жидкого углеводородного растворителя (пропана) в призабойную зону скважин перераспределяет в ней жидкую фазу и увеличивает производительность скважины. На рис. 3.66 показано распределение насыщенности коллектора жидкой углеводородной фазой у забоя скважины после обработки ее 170 т пропана с продавкой его метаном в объеме 400 тыс. м (объем газа приведен к атмосферным условиям). На этом же рисунке показаны профили насыщенности в призабойной зоне скважины на различные моменты ее эксплуатации после обработки.

Сопоставление процессов обработки призабойной зоны скв. 15 оторочкой пропана и сухим газом показывает, что нагнетание жидких углеводородных растворителей в прискважинную зону пласта позволяет существенно "осушить" ее. Как видно из рис. 3.66, обработка призабойной зоны оторочкой пропана с последующей прокачкой метана (в указанных объемах) уменьшает насыщенность в зоне радиусом 10-12 м вокруг скважины. Процесс обработки протекает в условиях многоконтактного смешивающегося вытеснения пластовой газоконденсатной смеси пропаном и пропана сухим газом. В результате пропан полностью "подгребает" пластовую жидкость и сам, в свою очередь, полностью вытесняется газом. После обра-

Рис. 3.66. Изменение насыщенности коллектора жидкостью в призабойной зоне скв. 15 Западно-Соплесского НГКМ после обработки пропаном:

/ - после обработки (закачки газа); 2 - через 2 мес; 3 - через 6 мес

ботки СКВ. 15 пропаном и газом в пласте образуется "вал", состоящий из пропана и пластовой жидкости, занимающий зону примерно 17 - 27 м с максимальной насыщенностью жидкой фазой около 0,5. Представленное на рис. 3.67 распределение компонентов углеводородов в жидкой фазе показывает, что внутри "вала" по его длине происходит постепенное замещение тяжелых компонентов С5+ пропаном.

В начальный момент после пуска скважины в эксплуатацию жидкостный "вал" начинает перемещаться в сторону скважины. Максимальная насыщенность в зоне "вала" понижается до значения пороговой подвижности. Как видно из рисунка, с течением времени "вал" занимает некоторое определенное положение (на расстоянии 15 - 22 м от скважины) и затем в течение длительного времени остается практически неподвижным. Распре-

Рис. 3.67. Изменение компонентного состава жидкой фазы в призабойной зоне скв. 15 Западно-Соплесского НГКМ после обработки пропаном:

/ - С,; 2 - С,; 3 - С3; 4 - С,; 5 - С,,
