Cj, % (молярнаядоля)

25 р, МПа

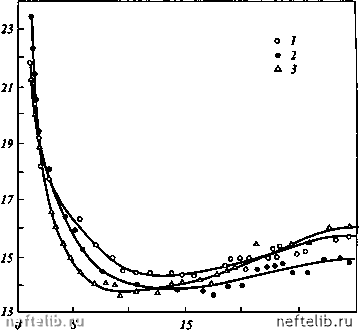

Рис. 1.29. Зависимость содержания фракции Cj., в равновесной газовой фазе от "пластового" давления:

/ - сосуд PVT-соотношений; пористая среда без связанной воды с проницаемостью: 2 - 6410-м; 3 - Э.МО-м

денсатогазовый фактор продукции после снижения давления ниже давления максимальной конденсации вновь возрастает (рис. 1.31), достигая вдвое больших, чем при давлении максимальной конденсации, значений к концу отбора пластовой смеси (р = 1 МПа). КГФ растет за счет компонентов Cs и С,; декан (С,о) практически не испаряется. При этом молекулярная масса фракции С5+ почти монотонно снижается во всей области давлений, от р„к до р = 1 МПа (рис. 1.33).

Если поведение кривой "содержание фракции С2 4, % как функции пластового давления" аналогично поведению соответствующей кривой для фракции С5+ (график КГФ), то и зависимость молекулярной массы фракции С2 4 также аналогична этим двум кривым; в области давлений ниже давления максимальной конденсации молекулярная масса С2 4 вновь увеличивается, в отличие от этого параметра для стабильного конденсата.

Сопоставление результатов экспериментов на физических моделях пласта с бомбовыми данными показывает, что пористая среда в обследованном диапазоне не препятствует процессу нормального испарения выпавшего конденсата, хотя некоторые детали массообменных процессов в пустотелом сосуде PVT-соотношений и в пористой среде, естественно, различаются. Так, представляет интерес область давлений от 8-10 до ISIS МПа (рис. 1.32, 1.33). Здесь заметно нарушается монотонный характер уменьшения молекулярной массы стабильного конденсата (фракция С5+),

с 2., У (молярная доля) 26

25 р, МПа

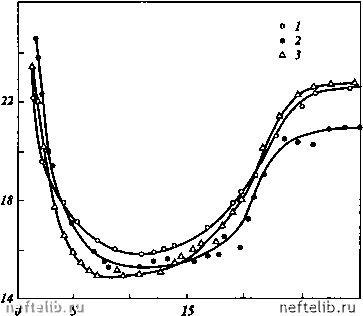

Рис. 1.30. Зависимость содержания С,. от давления.

Условные обозначения см. рис. 1.29

что обусловливается вступлением в область максимальной конденсации фракции промежуточных углеводородов (см. рис. 1.29). По-видимому, смещение равновесия для этих углеводородов в сторону (нормального) испарения оказывает влияние на конденсацию легкой части фракции С5+, близкой по химическому составу к промежуточным углеводородам: конденсация С5+ заметно затормаживается, причем более заметно в пористой среде с меньшей проницаемостью, по сравнению с сосудом PVT-соотношений (см. рис. 1.33).

Рассмотрим особенности углеводородоотдачи истощаемых газоконденсатных пластов, различающихся коллекторскими свойствами (проницаемостью), пористая среда которых содержала связанную воду в количестве 10 % объема пор (см. табл. 1.29). В данном случае сосуд PVT не рассматривается, сравниваются лишь эксперименты с частично водонасыщен-ными пористыми средами, различающимися проницаемостью (64-10~*м - эксперимент № За; 9,110~*м - эксперимент №4а).

Анализ результатов показал, что зависимости состава продукции и ее параметров от давления близки к тем, что характеризуют процесс истощения сухой пористой среды. Известно, что связанная вода, как правило, занимает наиболее мелкие поры, "выключая" их таким образом из процесса фильтрации и ухудшая сорбционные свойства коллектора. Поэтому присутствие воды в определенной степени сгладило различия между пористыми средами с большей и меньшей проницаемостями. Тем не менее и в этом случае для более проницаемой пористой среды зависимость содержа-

КГФ, г/м

300 -

200 -

100 -

25 р, МПа

Рис. 1.31. Зависимость КГФ от пластового давления.

Условные обозначения см. рис. 1.29

ния, в частности, углеводородов С2 4 в продукции от текущего давления в "пласте" расположена несколько выше (рис. 1.34).

Графики зависимости молекулярных масс фракций от текущего пластового давления также аналогичны тем, что получены на "сухих" пористых средах.

Результаты экспериментов 4 и 36 (см. табл. 1.18), выполненных на тех же моделях пласта, но при более высоком содержании связанной воды в их пористых средах (30 % объема пор), в данной работе не приведены, так как они в значительной мере аналогичны результатам исследований на "сухих" моделях.

Повышенное содержание связанной воды лишь еще больше сглаживает различия между пористыми средами с большей и меньшей проницаемо-стями.

Таким образом, анализируя полученные результаты, можно сделать следующие выводы.

Процесс глубокого истощения газоконденсатной системы типа вук-тыльской до давления порядка 1 МПа, моделируемый как в сосуде PVT-соотношений, так и в пористых средах с различной проницаемостью и водонасыщенностью, начиная с давления максимальной конденсации (т. е. при р ~ 5 - 7 МПа), характеризуется наличием области нормального испарения для компонентов от С5 до Cg - Cg.

Компоненты жидкой фазы пластовой смеси в процесс нормального испарения вовлекаются тем активнее, чем ниже их молекулярная масса.
