Таким образом, фильтрационная задача, при решении которой ставится цель найти распределение давления р(х, у, t) и концентраций компонентов С(х, у, t) в процессе закачки сухого газа, сводится к интегрированию дифференциальных уравнений в частных производных эллиптического типа с использованием интегрально-интерполяционного метода для построения конечно-разностного аналога с учетом начальных и граничных условий.

Результаты математического моделирования процесса вытеснения равновесной пластовой газовой фазы сухим газом применительно к условиям опытного участка Вуктыльского ГКМ при давлении р = 5 МПа и температуре Г = 62 °С представлены на рис. 2.83-2.87. Динамика процесса фильтрации в ходе вытеснения пластовой газовой фазы сухим газом для 1-го и 2-го варианта размещения эксплуатационных и нагнетательных скважин показана на рис. 2.83, 2.84. На этих рисунках приведены поля концентраций промежуточных углеводородов Сг -Сд и насыщенностей жидкой фазой порового объема пласта через 3, б и 10 лет после начала закачки сухого газа. Из приведенных рисунков видно, что зона "осушки" в первом варианте (с тремя дополнительно пробуренными нагнетательными скважинами) меньше, чем во втором за счет различного темпа закачки вытесняющего агента. Первые три года распределение фронта вытеснения близко к

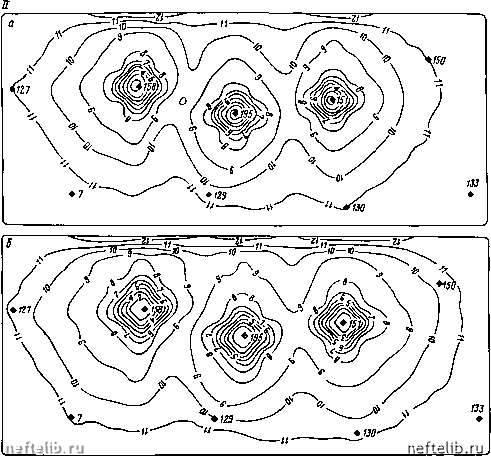

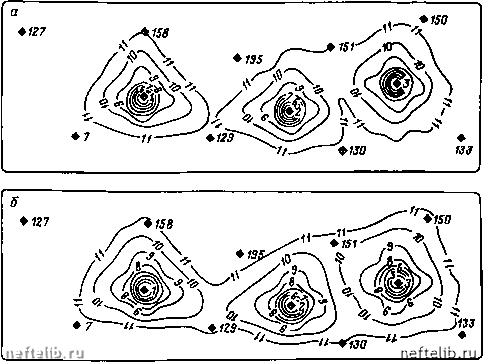

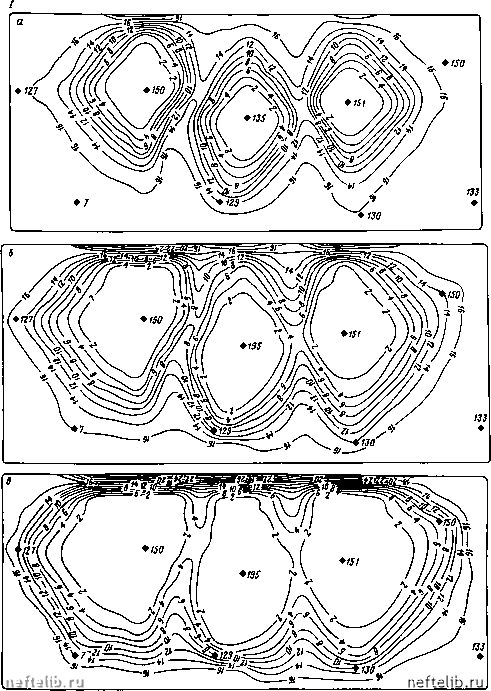

Рис. 2.84. Месторождение Вуктыл, участок закачки сухого газа, 2-й вариант расчета:

/ - поля концентраций С2 - С, через 3 года (а), 6 (б) и 10 (в) лет закачки; 11 - поля насыщенностей через 6 (а) и 10 (б) лет закачки

симметричному. По мере подхода фронта вытеснения к эксплуатационным скважинам наблюдается изменение изолиний концентраций Сз -С4, а также насыщенностей жидкой фазы. Однако зон, не охваченных вытеснением, не наблюдается. Практически слияние фронтов вытеснения во втором варианте расчета происходит на б-й год закачки сухого газа, в первом - несколько позднее. Распределение насыщенности жидкой фазы в ходе закачки сухого газа представлено на рис. 2.83, II (а, б), 2.84, II (а, б).

Из приведенных рисунков видно, что значительное уменьшение объема жидкой фазы наблюдается вблизи нагнетательных скважин, что говорит об интенсивном массообмене компонентами газовой и жидкой фаз в призабойной зоне этих скважин. При этом в первую очередь испаряются легкие углеводороды из состава жидкой фазы, а именно, Сз -С4. Содержание углеводородов С5+ в пластовой жидкой фазе в значительной мере меняется в призабойной зоне нагнетательных скважин, далее оно практически постоянно по всей площади, охваченной вытеснением. Таким образом, про-
