Ямбургском месторождении, который был отмечен в кустах скважин на разных УКПГ:

УКПГ-1 ,- СКВ. 104 (21,4 м), 108 (23,2 м), 114 (24,4 м);

УКПГ-2 - СКВ. 205 (15 м), 208 (13,2 м), 215 (12,4 м);

УКПГ-3 - СКВ. 302 (20 м), 317 (18 м);

УКПГ-4 - СКВ. 407 (8,8 м);

УКПГ-5 - СКВ. 505 (18 м), 511 (16,4 м);

УКПГ-6 - СКВ. 605 (20 м), 608 (21,2 м), 611 (20,6 м), 612 (20,2 м); УКПГ-7 - СКВ. 712 (13,8 м), 719 (12,6 м).

В условиях разработки залежи особое значение имеет расчет количества воды, внедрившейся в продуктивные отложения, который проводился объемным способом.

С учетом существующего темпа подъема ГВК, карт подъема ГВК, распределения пластового давления по площади проведен расчет выбытия из действующего фонда скважин, нижних дыр интервала перфорации которых достигла подошвенная вода. По прогнозу к 2025 г. при годовом отборе 150 млрд. м число обводнившихся скважин по зонам УКПГ составит от 1 (УКПГ-2) до 22, в целом по месторождению 85 скважин, расположенных в 38 кустах.

Согласно прогнозным расчетам, к 2025 г. обводнение газонасыщенного объема сеноманской залежи достигнет 44 % (вариант 3, при годовой добыче 150 млрд. м).

4.3.3

Технологические показатели разработки

На основании выполненного анализа разработки сеноманской залежи было установлено, что начиная с 1992 г. годовые отборы газа практически соответствуют варианту разработки залежи в объеме 170 млрд. м газа в год с небольшими отклонениями в ту или другую сторону. Этот вариант под номером 1 будем рассматривать как базовый. Кроме того, при оценке состояния проектирования сеноманской залежи в 1997 г. было решено рассмотреть еще два варианта разработки этой залежи в объеме 160 и 150 млрд. м в год. Это вызвано тем, что постоянно идет отставание ввода ДКС, произошло снижение дебитов скважин, образование глубоких де-прессионных воронок, что привело к снижению устьевых давлений. Сложившееся положение не позволит достигать высоких темпов отбора газа на протяжении длительного времени, поэтому вариантами 2 и 3 предусматривается некоторое снижение годового отбора газа, а именно, переход на отбор газа 160 и 150 млрд. м в год соответственно.

При моделировании процесса разработки сеноманской залежи использовались два метода:

метод "средней скважины" на основе уравнения материального баланса;

двухмерная сеточная модель для расчета распределения пластового давления и внедрения пластовой воды в залежь.

Используемый метод материального баланса перспективен на начальной стадии проектирования, когда недостаточно исходной геолого-промысловой информации о пластовом резервуаре. Кроме того, этот ме-

ход часто используется для оперативных расчетов показателей разработки для небольших временных интервалов. Сеточная модель включает в себя информационную и геометрические модели залежи, а также математическую модель фильтрации жидкости и газа. Информационная модель содержит основные геологические характеристики (эффективную толщину, пористость, проницаемость) и технологические показатели разработки (отборы газа, дебиты и число скважин). Геометрическая модель представляет серию необходимых карт полей параметров. Математическая модель включает систему дифференциальных уравнений, полученных исходя из балансовых соотношений газа и воды в поровом объеме и параметров флюидов.

На первом этапе моделирования решались две основные задачи - определение величины дренируемых запасов газа и выявление характера распределения пластового давления по площади газоносности, т.е. глубинных депрессионных воронок при существующей схеме размещения эксплуатационных скважин.

Результаты моделирования сеноманской залежи показали, что дренируемые запасы составляют более 86 % от суммарных запасов. Расчеты показывают, что не следует ожидать активного вторжения пластовой воды. Этот вывод подтверждается и опытом разработки аналогичных месторождений Западной Сибири. Начальные запасы газа по УКПГ подсчитаны как объемным методом, так и по падению пластового давления.

При расчете показателей разработки на сеточной модели используются емкостные характеристики, применяемые для подсчета запасов газа объемным методом. При использовании модели, основанной на методе материального баланса, целесообразно использовать дренируемые запасы газа. Для Анерьяхинской площади дренируемые запасы газа были оценены из условий расположения эксплуатационных скважин в зоне, ограниченной 30-метровой линией изопахит. Фильтрационные коэффициенты получены на основании статистической обработки результатов исследования эксплуатационных скважин и являются средними для эксплуатационной зоны каждой УКПГ. В случае расположения дополнительных эксплуатационных скважин, не входящих в эту зону, необходимо фильтрационные коэффициенты для этих скважин определять по графикам зависимости их от изменения изопахит.

На основании многочисленных специальных исследований было подтверждено, что предельно допустимая депрессия на пласт для "сухих" скважин не должна превышать 0,6 МПа. В случае присутствия на забое скважин конденсационной или пластовой воды рабочая депрессия должна снижаться с целью недопущения разрушения пласта-коллектора.

Газодинамические расчеты показателей разработки проводили по трем основным вариантам (по объемам годового отбора газа):

вариант 1 - 170 млрд. м в год;

вариант 2-160 млрд. м в год;

вариант 3-150 млрд. м в год.

При этом для каждого варианта определяли необходимое число дополнительных эксплуатационных скважин. Кроме того, вариантами 1А, 2А и ЗА предусматривались те же годовые отборы газа, но без учета дополнительного числа эксплуатационных скважин.

На рис. 4.17 показана динамика газоотдачи сеноманской залежи с учетом добуривания дополнительных скважин.

S Д 2

□ 1 (ISO)

а 2

(160)

♦ i

(170)

1995

2000

2005

2010 Годы

2015

2020

2025

Рис. 4.17. Ямбургское месторождение (сеноман). Текущая газоотдача К с учетом добуривания скважин.

Добыча, млрд. м/год: / - 150, 2 - 160, 3 - 170

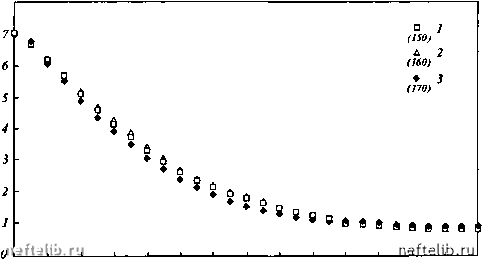

На рис. 4.18 приведен график изменения пластового давления с учетом добуривания скважин.

Как показали расчеты, в процессе разработки сеноманской залежи будут происходить перетоки газа между УКПГ из-за существенной разницы в пластовых давлениях. Так, отток газа будет происходить из УКПГ-3, 4 и 7, приток - в УКПГ-1, 2, 5 и 6.

Рш.>МПа

1997 1999 2001 2003 2005 2007 2009 2011 2013 2015 2017 2019 2021 2023 2025

Годы

Рис. 4.18. Ямбургское месторождение (сеноман). Изменение пластового давления с учетом добуривания скважин.

Добыча, млрд. м7год: 1 - 150, 2 - 160, 3 - 170
