40 60 80 100

Объем отбора, % от объема пор

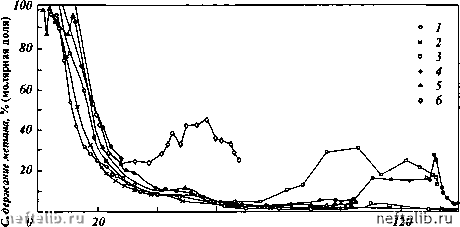

Рис. 5.64. Содержание метана в отбираемом газе:

1 - к = 13-10- м; 2 - к = 308 10- м; 3 - к = 521-10- м; 4 - к = 545 10- м; 5

40 80 120

Объем отбора, % от объема пор

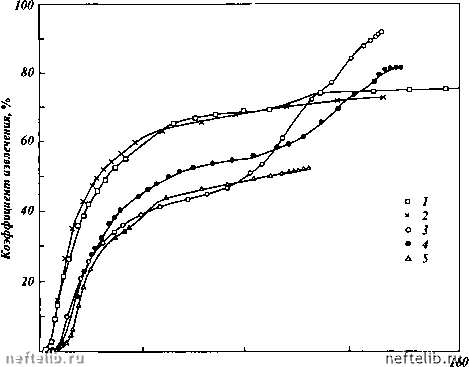

Рис. 5.65. Коэффициент извлечения остаточного газа при закачке азота:

1-5 - см. рис. 5.64

природный газ

Рис. 5.66. Схема вытеснения азотом защемленного водой природного газа.

Микроцелики защемленного газа: а - в неподвижной зоне, б - в рационного канала"

пределах "фильт-

емым азотом водогазовой смеси, тем соответственно большим должен быть удельный расход азота на вытеснение защемленного газа. Однако эксперименты не дают основания говорить о заметной зависимости этого параметра от проницаемости породы (рис. 5.68).

80 -

60 -

40

20

Рис. 5.67. Зависимость фазовых проницаемостей от иасыщениости жидкостью порового пространства несцементированных песков:

кг. - фазовые проницаемости для газа и воды; области насыщенностей и проницаемостей: 1 - для пласта в целом, 2 - для "фильтрационного канала"

100 S, %

60 80 100

Объем отбора, % от объема пор

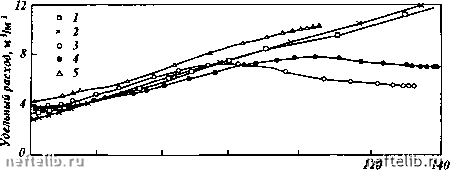

Рис. 5.68. Удельный расход азота при добыче остаточного газа: 1-5 - см. рис. 5.64

Анализируя физическую эффективность закачки азота в обводненный газовый пласт, следует иметь в виду, что извлечение защемленного газа - лишь одна из целей этого метода воздействия на пласт. Кроме вытеснения защемленного углеводородного газа закачка азота позволяет вытеснить часть свободного газа из необводнившейся области пласта, а также благодаря поддержанию давления стабилизировать фонд добывающих скважин, замедляя их обводнение и сохраняя продуктивность. Это необходимо учитывать, оценивая удельный расход азота на добычу защемленного газа. Удельный расход азота к моменту отбора 100 % объема пор продукции составляет 6-IOmVm метана, если условно весь расход азота отнести на добычу только защемленного газа (см. рис. 5.68). При оценке эффективности закачки азота на натурном объекте воздействия следует количество закачанного азота "разнести", рассчитав также эффект воздействия в форме вытесненного из пласта свободного газа и в форме дополнительной добычи газа за счет сохранения фонда скважин и их продуктивности.

Таким образом, физические основы технологии нагнетания азота в пласт заключаются в создании более благоприятных, чем при доразработке на режиме истощения, гидродинамических и термобарических условий в залежи, обеспечивающих повышение газоотдачи благодаря вытеснению как защемленного, так и свободного низконапорного газа. Технико-технологическими результатами воздействия на обводняющуюся залежь азотом являются также замедление темпа дальнейшего обводнения скважин и продление периода активного функционирования газодобывающего предприятия.

По инициативе автора данной работы группой специалистов ВНИИГАЗа и "Надымгазпрома" подготовлены технико-экономические соображения применения описанной технологии на месторождении Медвежье. Технико-экономическая оценка свидетельствует о целесообразности реализации технологии на этом объекте, что явится важным прецедентом расширения масштабов процессов воздействия на углеводородсодержащие пласты с целью повышения эффективности их разработки.

5.6.2

Влияние эффекта выделения растворенного в пластовой воде газа на процесс обводнения сеноманских залежей месторождений Севера Западной Сибири

По результатам гидрогеологических исследований [23, 43] подошвенные воды Медвежьего, Уренгойского и других месторождений являются газонасыщенными, причем давления насыщения воды газом практически равняются пластовым для данной глубины залегания водоносного слоя. О предельном насыщении пластовых вод газом вблизи газоводяного контакта свидетельствует интенсивный, устойчивый на протяжении ряда лет барбо-таж газа в колоннах законтурных пьезометрических скважин (например, СКВ. 6 и 15 месторождения Медвежье). Такой неоспоримый факт, как отсутствие на всем севере Тюменской области "пустых ловушек", является
