Таблица 3.7

Характеристика вариантов расчетов процесса обработки призабойной зоны скважины сухим газом

процесса обработки по вариантам № 1Г -5Г. На рис. 3.46 (а, б, в] для некоторых из этих вариантов расчетов показана динамика профиля насыщенности коллектора в призабойной зоне скважины после обработки ее газом. На рис. 3.47, 3.48 приведены данные об изменении во времени продуктивности скважины (отношение дебита скважины к величине депрессии) и отношения дебитов скважины по жидкости и газу по каждому из вариантов расчетов.

Анализируя приведенные на рисунках данные об изменении во времени насыщенности коллектора у забоя скважины, можно сказать следующее. Удаление ретроградной углеводородной жидкости из призабойной зоны скважины при закачке сухого газа в меньшей степени определяется фазовыми проницаемостями, а в основном зависит (как будет показано ниже) от составов пластовой системы и нагнетаемого газа. Это вполне объясняется тем, что удаление конденсата при нагнетании газа происходит за счет испарения углеводородов из жидкости в газ и переноса их газом в более удаленные от скважины области пласта. Следует отметить, что до обработки скважины область двухфазной фильтрации газа и жидкости может существовать только в очень малой по объему области пласта непосредственно у скважины (радиусом до 3-5 м), т.е. в области, где насыщенность коллектора жидкостью превосходит критические, с точки зрения подвижности, значения насыщенности. При закачке газа жидкость из этой области практически сразу же вытесняется газом и "размазывается" им в коллекторе до значений, меньших критических, т.е. теряет свою подвижность. Таким образом, осушка призабойной зоны скважины при обработке ее газом происходит практически в условиях однофазной фильтрации и фазовые проницаемости оказывают незначительное влияние на этот процесс. Все это подтверждается очень близким распределением насыщенности коллектора жидкостью в призабойной зоне скважины для различных видов фазовых проницаемостей (см. рис. 3.46).

Напротив, процесс вторичного накопления ретроградного конденсата в призабойной зоне скважины после ее обработки во многом определяется

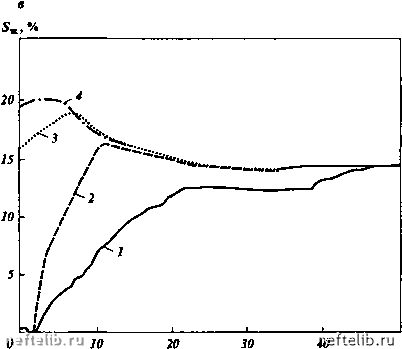

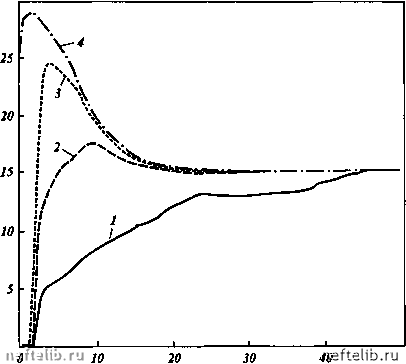

Рис. 3.46. Изменение иасыщеиности коллектора жидкостью в призабойной зоне скважины после обработки сухим газом:

а - вариант 1Г: / - после обработки; 2 - через 15 сут; 3 - через 35 сут; 4 - через 50 сут; б - вариант ЗГ: / - после обработки; 2 - через 10 сут; 3 - через 15 сут; 4 - через 25 сут; в - вариант 5Г: / - после обработки; 2 - через 15 сут; 3 - через 35 сут; 4 - через 45 сут

ВИДОМ фазовых проницаемостей. На этапе последующей (после обработки) эксплуатации скважины поступление промежуточных и более тяжелых углеводородных компонентов в призабойную зону скважины осуществляется также за счет переноса их в газовой фазе. Изменение давления у забоя скважины вызывает выпадение части этих углеводородов в жидкую фазу. Однако в этом случае, при определенных значениях насыщенности коллектора жидкостью (близких к критическим), накопление конденсата уже во многом определяется фазовыми проницаемостями. Именно ими определяется соотношение скоростей фильтрации фаз и соответственно отток жидкости в скважину.

В еще большей мере влияние фазовых проницаемостей на процесс вторичного накопления конденсата проявляется в различных значениях депрессии на забое скважины, необходимых для поддержания данного дебита скважины. Относительная фазовая проницаемость коллектора по газу при данных значениях насыщенности его жидкостью (в том числе и при значениях ниже критических) определяет проводимость коллектора, а следовательно, и депрессию, необходимую для подй,ержания тех или иных значений дебитов. Величина же депрессии, в свою очередь, определяет интенсивность накопления конденсата.
