Рис. 2.44. Зависимость Р„, от коэффициента подвижиости М для девятиточечной системы при разных вытесняемых объемах V,„

Рис. 2.45. Зависимость для различных систем заводнения от L/2a при коэффициенте подвижности М = 1:

/ - лобовое линейное рядное заводнение по Маскету; шахматное рядное заводнение: 2 - по Маскету; 3 - по Пратсу

Р,,долиед.

3,2 L/2a

распределение размера пор, свойства насыщающих пласт флюидов и т.п. Наиболее важный из этих параметров - проницаемость.

Неоднородность пласта по проницаемости обычно описывается с помощью вероятностного распределения. Распределение задается плотностью распределения:

da = f{k)dk,

(2.16)

где f{k) - плотность распределения; da - доля пласта, имеющего проницаемость в интервале [к, к + dk].

Плотность распределения удовлетворяет нормировочному соотношению

f{fc)dk = 1,

(2.17)

где ic„in, ic„ax ~ минимальное и максимальное значения проницаемости.

Функция плотности распределения может быть задана как в аналитической, так и в табличной форме. Существуют различные виды распределений, применяемых для описания неоднородности пласта по проницаемости, и способы восстановления распределения по геологическим данным [27, 28, 30]. При оценке коэффициента охвата предпочтительно использовать то же распределение проницаемости, которое было использовано при подсчете запасов для данного месторождения. Важными количественными характеристиками распределения проницаемости являются: математическое

ожидание [к), среднеквадратичное отклонение (о) и вариация проницаемости (V):

*тах

к= j kf{k)dk;

(2.18)

*max

j2= j (k-kf.

f(k)dk;

(2.19)

V = a/k.

(2.20)

При расчетах коэффициента охвата пласт аппроксимируется полосо-образной залежью (рис. 2.46) и разбивается на расчетные фрагменты прямолинейными галереями.

Для учета невертикальности газонефтяного и водонефтяного контактов пласт разбивается на М равных по толщине пропластков.

Каждый пропласток разбивается еще на N пропластков различной проницаемости, что позволяет учесть неоднородность коллектора (рис. 2.47).

Таким образом, расчет проводится по М х N гидродинамически не связанным трубкам тока.

Проницаемость пропластков задается в соответствии с вероятностным законом распределения проницаемости, построенным по данным исследования кернов.

В каждой трубке тока предполагается поршневое вытеснение нефти, характеризующееся соответствующей каждому агенту остаточной нефте-

ВИК ГНК

777777777777777/77777777777777777777777777

Галереи

I II III IV V

/у /

777?

7777-

Рис. 2.46. Пример аппроксимации иефтшой оторочки. Штриховкой обозначены непроницаемые границы

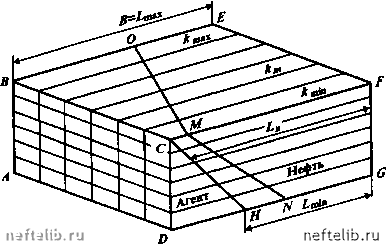

Рис. 2.47. Схема расчета вытеснения иефти:

ABCD - нагнетательная галерея; EFG - эксплуатационная галерея; ВСН и OMN - начальное и текущее положение контакта агента и нефти. В = L„,„ - расстояние между нагнетательной и эксплуатационной галереями; L„ - начальная координата фронта вытеснения; - проницаемость пропластка

насыщенностью за фронтом вытеснения, где нефть предполагается неподвижной. За фронтом вытеснения вводится фазовая проницаемость для вытесняющего агента в соответствии с остаточной нефтенасыщенностью (рис. 2.48). 5 = / - г (г - коэффициент вытеснения, зависящий от свойств агента).

При вытеснении с ограниченным смешиванием необходимо учитывать растворение вытесняющего агента в остаточной нефти за фронтом вытеснения;

AM = Ах • S • 0 • Кр • F,

(2.21)

где АЛГ - масса растворенного агента в элементе длины Ах пропластка; F - площадь поперечного сечения пропластка; - коэффициент растворимости; 0 - пористость.

Для оценки изменения остаточной нефтенасыщенности в результате растворения агента в нефти в первом приближении предполагается, что плотность нефти при этом остается постоянной.

(2.22)

5- =5(l + Kp/p„).

Объем вытесняющего агента, растворяющегося в единицу времени при единичной площади поперечного сечения пропластка, в указанных предположениях равен

v;=x.a.5-0.Kp/p„

(2.23)

где X - скорость продвижения фронта вытеснения в данном пропластке.

Поскольку при жестком режиме фильтрации плотности флюидов (р„ и р.) принимаются постоянными, с использованием формулы (2.23) несложно
