Известно, что условия накопления ретроградного конденсата в целом по всему пласту и в непосредственной близости от эксплуатационных скважин неодинаковы из-за резкого изменения термобарических условий у забоев скважин. Таким образом, по характеру накопления ретроградного конденсата в пористой среде пласта в нем можно выделить две области: область "статической" конденсации, расположенную вдали от скважины, и область "динамической" конденсации, находящуюся непосредственно у скважины (рис. 3.7).

Выделение ретроградного конденсата в области "статической" конденсации описывается процессом дифференциальной конденсации и зависит только от давления и состава исходной смеси. Накопление ретроградного конденсата в области "динамической" конденсации зависит как от фазового состояния углеводородной системы, так и от массопереноса углеводородов.

Процесс "динамического" накопления конденсата развивается следующим образом. После прохождения фильтрующегося пластового газа через точку пласта с давлением ниже давления начала конденсации в пористой среде выпадает конденсат. В области высоких градиентов давления выпавшая жидкость может быть неподвижной (в случае насыщенности ее ниже критической) или фильтруется со скоростью, меньшей, чем скорость фильтрующегося газа.

Из всех новых порций пластового газа, проходящего через зту точку пласта, выделяется ретроградный конденсат, который не успевает фильтроваться вместе с газом к скважине, и, таким образом, идет накопление жидкости. Этот процесс происходит до тех пор, пока состав пластового газа в пористой среде в этой зоне не будет соответствовать равновесному составу накопившейся жидкой фазы. В результате насыщенность пористой среды жидкостью в этой зоне пласта может значительно превышать среднее значение насыщенности по пласту в целом.

Дамемме

/ Критическая насыщенность

Динамическая конденсация

"Статическая конденсация

Радиус

Рис. 3.7. Схема "динамической" конденсации газоконденсатной смесн в призабойной зоне скважины

Для дополнительной иллюстрации природы резкого увеличения насыщенности коллектора ретроградным конденсатом в условиях, характерных для прискважинных зон пласта, можно рассмотреть процесс многоконтактного смешения газоконденсатной смеси с газовой фазой той же смеси, соответствующей несколько большему давлению (с отбором из системы

2 4 6 8

Относительный объем

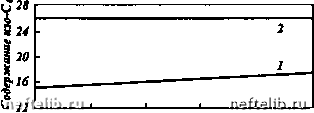

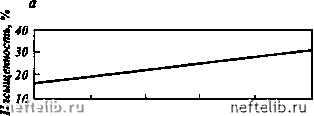

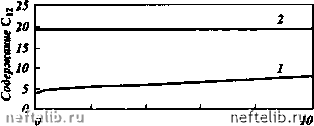

Рис. 3.8. Зависимость параметров углеводородной системы от относительного объема газа при многократном ее смешении с обогащенным газом:

а - насыщенность; 6, в, г - содержание компонентов С,, изо-С, С,2 в смеси (/) н жидкой фазе (2)

только газовой фазы). Этот процесс во многом аналогичен динамической конденсации, но в данном случае отсутствует отток жидкой фазы. Такие расчеты были выполнены для смеси следующего исходного состава (%, молярная доля): С, - 85,0; U30-C4 - 10,0 и С,2 - 5,0. Производились расчеты процесса изотермической дифференциальной конденсации данной смеси до давления 19 МПа (при температуре 363 К) с последовательным замещением затем равновесной газовой фазы на газовую фазу той же системы, но соответствующую давлению 20 МПа. По мере увеличения объема прокачки газовой фазы увеличивался относительный объем жидкости (насыщенность жидкости). Это хорошо видно из рис. 3.8, на котором представлена зависимость насыщенности, а также содержания компонентов смеси и жидкой фазы от относительного объема прокачанного газа (соотношения объемов прокачанного газа и системы).

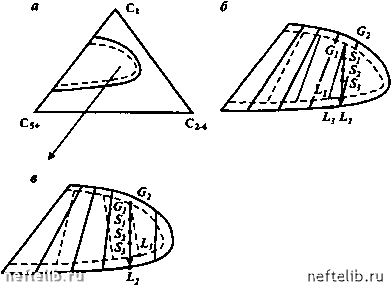

Характерно, что установление равновесия для данной исходной смеси при прокачке значительных объемов обогащенного газа протекало с увеличением более тяжелых компонентов U30-C4 и С,2 в смеси с практически постоянным содержанием их в жидкости. Данное явление можно объяснить с помощью тройных диаграмм углеводородных смесей. На рис. 3.9 схематически изображена динамика компонентного состава смеси и фаз при осуществлении рассматриваемого процесса.

Известно, что тройные диаграммы используются для оценки фазового состояния смесей, содержащих три компонента (при большем их числе компоненты объединяются в псевдокомпоненты). На рис. 3.9 представлена тройная диаграмма для некоторой системы, содержащей компоненты (С,, U30-C4 и С,2 изображены условно без указания точного содержания компонентов). На тройной диаграмме нанесены линии для двух значений дав-

Рис. 3.0. Тройная диаграмма смесн (а - в)
