1t„=

1t,=

kp L

i ihoa i hit

(2.32) (2.33) (2.34) (2.35) (2.36)

(2.37) (2.38)

где W - скорость фильтрации; ц - вязкость газа; L - длина; к - проницаемость; р - давление; t - время; р - плотность; Р - объемный коэффициент; о - поверхностное натяжение; Dq - коэффициент молекулярной диффузии.

Кроме того, при моделировании требуется соблюдение равенства ряда безразмерных характеристик:

IS.(p)L = S,(p)U; (2.39)

\Do.(k)\ = \Do,(k)\; (2.40)

\ОоЛ5..к)\. = Do,(S..lc)b; (2.41)

U.(p)L< = \zAp)\: (2.42)

к/Щ.1иод = Im/PkIh... (2.43)

где - насыщенность пористой среды конденсатом; - коэффициент сжимаемости газа.

Моделирование ограниченной по толщине части пласта-коллектора дает возможность опустить условие соблюдения значения параметра Яр. Близость свойств модельных и натурных газоконденсатных смесей позволяет не включать в перечень рассчитываемых и параметр Лр.

В экспериментах, осуществляемых не с целью конкретного проектирования, а при разработке метода воздействия на пласт, нет необходимости строгого соблюдения условий подобия модели конкретной натурной залежи. Следует лишь обеспечить такие значения основных из перечисленных критериев подобия, которые являются типичными для рассматриваемого класса натурных объектов (газоконденсатных пластов). Это требование может быть выполнено, если использовать близкие по свойствам к натурным флюиды и физические модели пласта длиной в несколько десятков метров с возможно меньшей проницаемостью пористой среды. Отдельные "элементарные" процессы возможно исследовать на относительно небольших по длине моделях. Набор физических моделей пласта, которым

располагали экспериментаторы, позволил провести исследования с соблюдением, когда это требовалось, рассмотренных принципов моделирования. Например, удавалось поддерживать значения важнейшего параметра = 10®. Это означало, что моделируется участок пласта, например, Вуктыльского месторождения протяженностью 100 м, т.е. заведомо представительный для объекта.

С целью получения исходных экспериментальных данных для разработки методов повышения компонентоотдачи путем прокачки недонасыщенно-го газа осуществили более двух десятков экспериментов, большинство из которых - на физических моделях пласта с различными характеристиками.

Серия предварительных экспериментов была проведена на модели истощенной газоконденсатной залежи без пористой среды - в сосуде PVT-соотношений. Исследовалась зависимость компонентоотдачи от давления истощения и объема прокачанного сухого газа при изобарическом вытеснении пластовой равновесной газовой фазы. В процессе каждого эксперимента производили последовательно изобарический выпуск части равновесной газовой фазы и ввод сухого газа в эквивалентном объеме с последующим тщательным перемешиванием содержимого сосуда PVT-соотношений и отстоем. В процессе выпуска делали анализы состава отбираемого газа. На рис. 2.57 - 2.63 приведены основные результаты экспериментов этой серии.

С,.% С,;Сз;С4.% 1О0\- 15\-

90 - 10

- 5

4 К,о6ъем пор

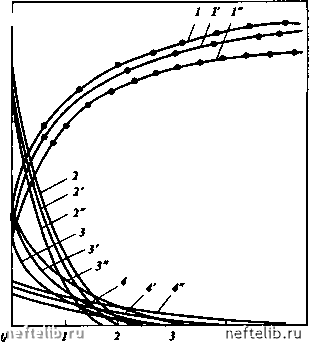

Рис. 2.57. Динамика содержания С, (1), С, (2), С, (3), С4 (4) в равновесной газовой фазе при прокачке сухого газа (метана) через истощенный до давления р сосуд PVT-соотношений при Т= 02 °С:

I, 2, 3, 4 - р = S МПа; 2, 3, 4 - р = 3,5 МПа; ", 2", 3", 4" - р = 2 МПа

Cm.V. С5ч,%

- 20 -

10 -

Mr Mr

г/моль г/моль

г/моль г/моль

- 100

г/моль

20 г 100

- 50 -

C54., % г/моль

4 F, объем nop

Phc. 2.58. Динамика нзвлечення фракций C2-4 н прн прокачке сухого газа (метана) прн Т -= 62 °С через вуктыльский пласт, истощенный до 5 МПа (а), 3,5 МПа (6) н 2 МПа (в)
