2.4.1

Физические основы вытеснения нефти растворителями, газом высокого давления и обогащенным газом

При вытеснении нефти водой или равновесным с нефтью газом (газом газовой шапки) капиллярные силы препятствуют снижению нефтенасыщенности за фронтом вытеснения ниже 25 - 50 %. В отдельных случаях остаточная нефтенасыщенность может быть даже несколько большей.

Процесс вытеснения нефти растворителями характеризуется отсутствием четких границ раздела фаз и практическим отсутствием капиллярных сил в зоне вытеснения, что обеспечивает почти полное вытеснение нефти при закачке определенного объема растворителя. Интересно сопоставить результаты опытов [26] по вытеснению нефти газом при наличии и в отсутствие капиллярных сил на границе вытесняющего флюида и нефти. В первом случае на моделях пласта длиной 6 и 37,5 м получены близкие коэффициенты нефтеотдачи (0,49 и 0,52) до начала повышения газового фактора; конечные коэффициенты нефтеотдачи получены одинаковыми (0,67). Во втором случае на моделях пласта длиной 7 и 37,5 м соответствующие коэффициенты составили 0,675 и 0,82 до начала повышения газового фактора и 0,875 и 0,95 к концу процесса вытеснения.

Отсутствие капиллярного давления в процессе вытеснения нефти растворителями не только дает возможность получать высокие коэффициенты извлечения нефти, но и проектировать закачку растворителей в низкопроницаемые нефтенасыщенные коллекторы, не принимающие воду из-за образования высокодисперсных водонефтяных смесей, которые создают большие гидравлические сопротивления капиллярной природы [26].

В большинстве случаев для вытеснения нефти в качестве растворителей используются сжиженные нефтяные газы, состоящие из так называемых промежуточных углеводородов (этан, пропан, бутаны, пентаны, гекса-ны). Обычно в пластовых условиях это жидкости, полностью смешивающиеся с нефтью.

При вытеснении нефти газообразными (в пластовых условиях) агентами различают два основных варианта процесса.

Первый из них, обычно называемый процессом вытеснения газом высокого давления, характеризуется тем, что в процессе массообмена преобладает переход промежуточных компонентов из жидкой фазы в газовую. Этот вариант процесса дает хорошие результаты при высоких давлениях нагнетания (порядка 25,0 - 45,0 МПа).

Во втором варианте процесса в массообмене преобладает переход промежуточных компонентов из газовой фазы в жидкую. Он реализуется при закачке в пласт жирного природного газа или газа, искусственно обогащенного промежуточными компонентами, и протекает при более низких давлениях, чем при использовании сухого газа.

Чем меньше в пластовой нефти и в закачиваемом газе промежуточных компонентов, тем большее давление требуется для смешиваемости газа и нефти без фазовых границ раздела. Экспериментальные исследования газонефтяной смеси позволяют построить фазовую тройную диаграмму, на

которой система углеводородов представлена состоящей из фракций С,, Сг - Сб, или С. Сг - С4; и т.п.

Построенная для определенного давления при данной пластовой температуре диаграмма дает возможность выделить область смешиваемости системы по содержанию промежуточных компонентов. На рис. 2.34 приведена фазовая тройная диаграмма для одной из нефтей при давлениях 20,6; 24,0; 27,5 МПа. Касательные КМ, К,А1,, К2М2 разграничивают зоны смешиваемости и несмешиваемости.

При вытеснении нефти газом высокого давления или газом, обогащенным промежуточными углеводородами, процесс идет без границ фазового раздела, за счет образования переходной зоны с плавным изменением свойств от свойств нефти до свойств закачиваемого агента.

Опыты с газами различного состава подтверждают, что увеличение содержания промежуточных компонентов в закачиваемом газе способствует образованию плавной переходной зоны от газа к нефти и обеспечивает повышение нефтеотдачи (рис. 2.34, 2.35).

Перечислим основные факторы, от которых зависит эффективность процесса вытеснения нефти растворителями.

Чем меньше различаются по вязкости пластовая нефть и растворитель, тем меньше размер зоны смеси и тем эффективнее процесс вытеснения нефти растворителем (меньше удельный расход растворителя). Изменение скорости вытеснения в однородном пласте лишь незначительно влияет на изменение основных показателей процесса извлечения нефти из пласта. Повышение степени неоднородности пласта ведет к быстрому возрастанию

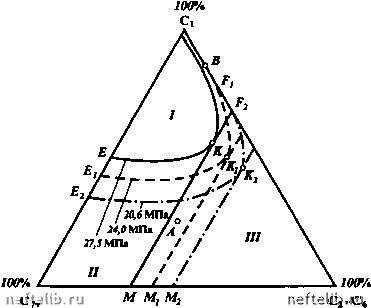

Рис. 2.34. Смепшваемость нефти и газа при различных давлениш [15]:

/ - двухфазная область; II - область несмешиваемости; III - область смешиваемости

Коиечиая нефтеотдача, % 100

10 20 30 40 50 Увеличение начального объема нефти, %

Рис. 2.35. Зависимость конечной нефтеотдачи от увеличения объема легкой нёфтн, вызванного растворением в ней различных газов [15):

1 - равновесный газ; 2 - газ сепарации; 3 - конденсатный газ; 4 - смешанный газ; 5 - газ, обогащенный пропаном

ДЛИНЫ зоны смеси и ухудшению показателей процесса. Однако практика применения растворителей при разработке нефтяных залежей показала, что влияние неоднородности пласта на показатели процесса вытеснения нефти уменьшается при увеличении расстояния между нагнетательными и эксплуатационными скважинами.

Подобная зависимость наблюдается в однородных пластах, что подтверждается опытами на моделях пласта разной длины [12]. Вследствие того, что на показатели процесса вытеснения нефти растворителями влияет много факторов, учесть вклад каждого из которых чрезвычайно трудно, более или менее точная оценка показателей процесса возможна только после проведения опытно-промышленного эксперимента на участке залежи.

При проектировании процесса вытеснения нефти с помощью растворителей необходимо решать либо задачу выбора состава растворителя для заданных условий вытеснения (пластовых давления и температуры), либо задачу определения необходимых условий вытеснения (давления) при наличии растворителя заданного состава. Кроме того, необходимо обосновать процесс обратного извлечения основной массы закачанного растворителя. В качестве агента, вытесняющего растворитель, используют сжатые углеводородные и неуглеводородные газы или смеси тех и других.

После выбора растворителя и уточнения термодинамических условий, при которых будут осуществлять процесс вытеснения нефти в натурном пласте, необходимо оценить ожидаемую длину зоны смеси "растворитель-нефть".

Экспериментальные исследования на физической модели пласта длиной 50 м [12] показали, что длина зоны смеси является функцией пройденного фронтом растворителя расстояния и отношения вязкостей нефти и растворителя (рис. 2.36). С достаточной степенью точности эта функциональная зависимость описывается простым уравнением:

I = Сх°,

(2.13)

где X - пройденное расстояние, безразмерная величина в единицах характерного линейного размера (например, радиуса ствола скважины); С, а - коэффициенты, зависящие от соотношения вязкостей нефти и растворителя.

По данным, полученным на физической модели пласта длиной 50 м, для нефтей и растворителей с соотношением вязкостей от 5 до 15, величины С и а можно определить по графикам, приведенным на рис. 2.37.
