3,3

Фильтрация газоконденсатных смесей в призабойных зонах скважин

в последние годы постоянно возрастает интерес к проблеме определения основных закономерностей фильтрации газоконденсатных смесей в призабойных зонах скважин. Это связано с тем, что данные проблемы не только непосредственно связаны с практическими задачами повышения продуктивности газоконденсатных скважин, но и представляют научный интерес с точки зрения определения особенностей фильтрации в пористых средах флюидов с фазовыми переходами. Основные представления о закономерностях фильтрации газоконденсатных смесей в условиях, характерных для прискважинных зон пластов, к настоящему времени получены путем теоретических исследований данного процесса. Существуют только отдельные экспериментальные исследования, направленные на изучение явлений "динамической" конденсации газоконденсатной смеси.

К числу одних из первых работ по теоретическому объяснению эффектов, возникающих в призабойных зонах газоконденсатных скважин, можно отнести работы А.Х. Мирзаджанзаде с соавторами, Б.Е. Сомова, D.D. Fussell. В этих работах было представлено приближенное аналитическое решение задачи нестационарной плоскорадиальной фильтрации газоконденсатной смеси к скважине в условиях двухфазной фильтрации жидкости и газа без учета многокомпонентности газоконденсатной смеси, дано автомодельное решение нестационарного притока многокомпонентной газоконденсатной смеси к скважине. Представленные авторами этих работ решения (вследствие использованных упрощающих положений) позволяли получить лишь достаточно упрощенную картину распределения насыщенности пласта в призабойной зоне скважины. Несколько позже автомодельное решение задачи фильтрации многокомпонентной смеси к скважине было представлено в работах С.Н. Закирова с соавторами и А.И. Бру-силовского.

Более точное решение задачи притока газоконденсатной смеси к скважине получено на основе моделирования многокомпонентной фильтрации углеводородной смеси в пористых коллекторах. С использованием математического моделирования многокомпонентной фильтрации углеводородов и численного решения уравнений фильтрации рядом авторов были исследованы механизм накопления ретроградного конденсата у забоя скважин и особенности протекания этого процесса. В частности, В.Н. Николаевским и Б.Е. Сомовым были уточнены качественные и количественные характеристики распределения насыщенности коллектора жидкостью у забоя газоконденсатных скважин.

Явления "динамической" конденсации газоконденсатной смеси у забоя скважины, особенности накопления ретроградного конденсата в этой зоне пласта, а также влияние на этот процесс массообменных процессов между фазами газоконденсатной смеси подробно изучались P.M. Тер-Саркисовым, А.Н. Шандрыгиным и Н.А. Гужовым, а также А.И. Гриценко, В.В. Ремизовым, P.M. Тер-Саркисовым и В.Г. Подюком.

Представляют интерес аналитические и полуаналитические решения

задачи нестационарного притока многокомпонентной смеси к скважине, полученные М.Б. Панфиловым на основе сращивания асимптотических разложений в задачах фильтрации газоконденсатных смесей. На основе этих решений им были проведены теоретические исследования основных механизмов массообмена в различных областях газоконденсатного пласта и выделены три зоны, характеризующиеся различным характером накопления в них ретроградного конденсата.

Некоторые проблемы накопления конденсата у забоя скважин исследовал W. Boom с соавторами путем численного решения дифференциальных уравнений многокомпонентной фильтрации углеводородов в пористом коллекторе. В частности, ими рассматривались вопросы изменения подвижности выпавшего в призабойной зоне скважин конденсата под влиянием различных динамических и термобарических факторов. Для уточнения технологии проведения газоконденсатных исследований скважин W.D. Мс. Cain, R.A. Alexander выполнили математическое моделирование процесса накопления ретроградного конденсата у забоя скважины в неоднородном пласте для случая 2-D профильной многокомпонентной фильтрации углеводородов.

Моделирование ретроградной конденсации в прискважинной зоне пласта при стационарной радиальной фильтрации газоконденсатной смеси проведено А.Ю. Бабейко и О.Ю. Динариевым.

Ими было показано, что задача стационарной двухфазной фильтрации многокомпонентной смеси с фазовыми переходами является интегрируемой в квадратурах. На основе полученного решения в этой работе сделаны довольно интересные выводы о зависимости количества выпавшего у забоя скважины конденсата от состава исходной пластовой смеси и, в частности, от его потенциального содержания в смеси, а также от соотношения вязкостей газовой и жидкой фаз. В то же время основное допущение о стационарности процесса, принятое в работе, на наш взгляд, является существенным ограничением для корректного объяснения физических явлений, происходящих у забоя газоконденсатных скважин.

К настоящему времени уже определены основные закономерности фильтрации газоконденсатных смесей в призабойных зонах скважин и установлен механизм накопления ретроградного конденсата. Вместе с тем еще детально не изучено влияние различных факторов на процесс фильтрации газоконденсатных смесей в призабойных зонах скважин и на качественные и количественные характеристики процесса динамического накопления конденсата. В числе этих факторов, в первую очередь, могут быть указаны: коллекторские свойства пластов и их неоднородность, термобарические условия залежи и начальный состав газоконденсатных смесей и динамических параметров фильтрации газоконденсатных смесей (в том числе и скорость фильтрации). Влияние всех этих факторов на процесс накопления ретроградного конденсата изучалось нами на основе математического моделирования многофазного притока многокомпонентной газоконденсатной смеси к скважине. Моделирование осуществлялось с использованием модели фильтрации и численных схем расчета. При этом фильтрация флюидов в однородном пласте описывалась в рамках одномерной плоскорадиальной модели течения, а приток флюидов в неоднородных пластах - с помощью двухмерной профильной модели (в координатах R - 2).

3.3 л

Общие закономерности накопления ретроградного конденсата

Накопление ретроградного конденсата в прискважинной зоне пласта вследствие проявления "динамической" конденсации достаточно подробно описано в работе [52]. Там же проанализирован и характер влияния этого процесса на продуктивность газоконденсатных скважин. Однако в настоящее время еще не сложилось четких представлений о закономерностях накопления ретроградного конденсата в призабойной зоне скважин, динамике этого процесса, размерах зоны повышенной насыщенности пласта ретроградной жидкостью, а также характере изменения насыщенности коллектора в этой зоне. Данные о размерах зоны накопления конденсата, представленные различными авторами, значительно (иногда на порядок) отличаются друг от друга. Это хорошо видно из представленных на рис. 3.14 - 3.18 характеристик накопления конденсата в призабойной зоне пласта, полученных различными исследователями. Так, в многочисленных расчетах, выполненных под руководством автора настоящей работы для ряда месторождений, отмечалось накопление ретроградного конденсата в зоне 10 - 20 м вокруг скважины. Для примера на рис. 3.14 показан расчетный профиль насыщенности коллектора в призабойной зоне скв. 15 Западно-Соплесского НГКМ при различных пластовых давлениях. Основные исходные данные в этом примере следующие: коэффициенты проницаемости и пористости пласта - 0,06 мкм и 9 %, толщина - 41 м. Начальный компонентный состав смеси (помечена как смесь № 1) и характеристика отдельных фракций показаны в табл. 3.3 - 3.4. Все физические параметры фаз и смеси определяли пересчетом исходя из компонентного состава смеси при текущих давлениях и температурах. Относительные фазовые проницаемости задавались в виде

5., V.

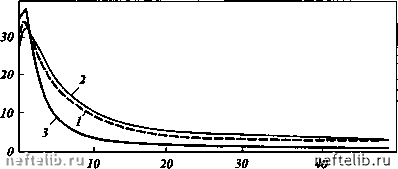

Рис. 3.14. Расчетный профиль насыщенности коллектора в призабойной зоне скв. 15, Западный Соплесск, при различных пластовых давлениях:

; - 10,5 МПа; 2-22 МПа; 3 - 29,7 МПа
