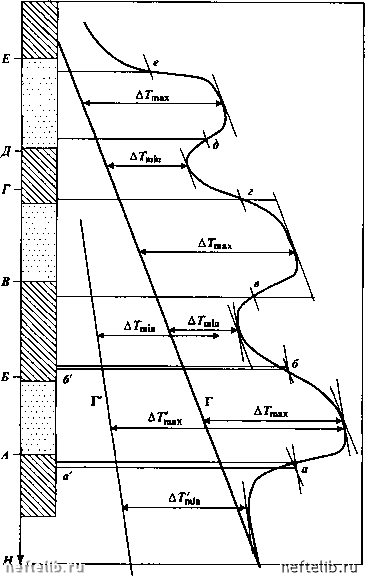

Рис. 5.16. Выделение дренируемых интервалов по термограмме остановленной скважины

экстремумов на преобразуемой термограмме. Более того, диаграмма может видоизменяться (корректироваться), но только при сохранении ее экстремумов ("рельефа").

Например, для случая, показанного на рис. 5.15, оптимальной корректировкой будет, очевидно, совмещение точек В, D, F, J с точками В, D, F, J, а точек А, С, £, G с точками А, С, £, G, т.е. воспроизведение гипоте-

тической ситуации, когда охлажденные за счет дроссель-эффекта интервалы дренирования восстанавливают свою геотермическую температуру несоизмеримо медленнее, чем интервалы вне интервала дренирования.

Заметим, что в общем случае значение отрицательной температурной аномалии { - At) в окружающих скважину породах в интервале дренирования может изменяться от - Af„o„ (сухой газ) до нулевых или даже положительных значений (при сильно обводненных пластах). Однако очевидно, что без заметного увеличения погрешности АЯдр при корректировке для скважин Вуктыльского НГКМ можно использовать единое номинальное значение - Af для всех дренируемых пластов:

-Дном = 21ном-ДР.

где S„o„ - номинальное значение коэффициента Джоуля - Томсона (для ВНГКМ S„o„ ~ 4,0 "С/МПа); Ар = Рсг - Рдин ~ депрессия, принимаемая равной для всех данной скважины.

Проиллюстрируем методику корректировки термограммы остановленной скважины по Af„o на примере добывающей скв. 158 ВНГКМ (опытный участок УКПГ-8). Как видно из обзорного планшета на рис. 5.17, режим отбора по ЗТ явно не является стационарным, о чем свидетельствуют зоны отрицательного градиента на барограмме БМ-190495зт-р и характер влагограммы ВГД-190495зт-р. Вследствие этого не являются представительными ни расходограмма РМГ-190495зт-р, ни термограмма ТМ-190495зт-р, а единственным источником информации (хотя бы - об интервале дренирования) является термограмма остановленной скважины - 240495s, снятая спустя 4 сут после ее остановки.

На рис. 5.18 представлен вспомогательный планшет по скв. 158, на который выведены термограммы -240495s и текущая геотермограмма TERG94-254-158-P, представляющая собой геотермограмму ближайшей не-перфорированной наблюдательной скв. 254, приведенную к разрезу исследуемой СКВ. 158.

Рассмотрение планшета рис. 5.18 показывает, что отрицательные экстремумы на - 240495s: = 2795,7 м; fj = 51,65 "С и Лз = 2911,1 м;

= 54,86 °С - информативны, так как являются следствием охлаждения за счет дроссель-эффекта на предшествовавшем режиме отбора, ибо не имеют аналогов на тех же глубинах на TERG94-254-158-p. В то же время экстремум Лб = 3050 м; t = 57,76 °С - неинформативен, так как является аналогом экстремума на геотермограмме, обусловленного квазиадиабатическим падением температуры за счет отбора флюида из серпуховских отложений. Что же касается аномалии в виде скачка температуры 56,35 - 56,48 °С в интервале 2937,7 - 2938,5 м, то она также неинформативна, так как связана с уровнем воды на режиме остановленной скважины (см. рис. 5.17).

Корректировку tm - 240495s целесообразно провести в два этапа.

1-й этап - устранение неинформативной аномалии в интервале 2937,7 - 2938,5 м. Для этого в левой части рис. 5.18 рассчитывается и строится вспомогательная диаграмма ТМ0495всп1, в данном случае имеющая нулевую абсциссу в интервале 2760 - 2937,7 м, абсциссу - 0,13 °С на глубине 2938,5 м и нулевую абсциссу на глубине 3093 м. Очевидно, что в результате алгебраического сложения абсцисс диаграмм f„, - 240495s и ТМ0495всп1 получим нулевую диаграмму f„, - 240495s-Kop, на которой не

zisa

2300

2350

заоо -

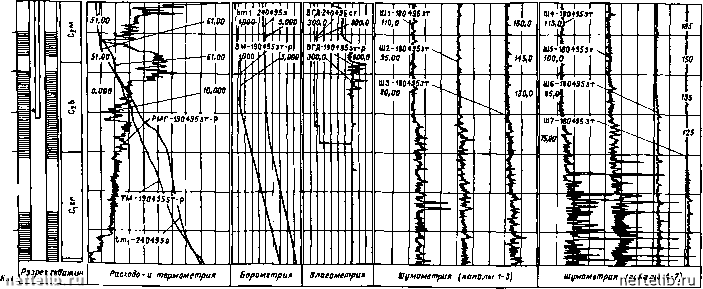

Рис. 5.17. Результаты промыслово-геофизических исследований скв. 158 Вуктыльского НГКМ (18 - 26.04.95, 0 = 08 тыс. м/сут)
