60 L

С, Cm

70 -10

С2;Сз;С4

- 10

Годы

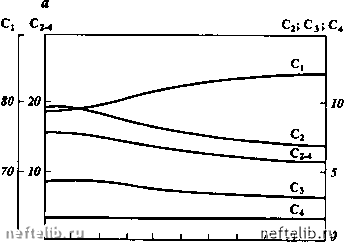

........... , Cj, Cj., % (молярная

доля) в продукции эксплуатационных скважин по годам закачки сухого газа: а - 1-й вариант расчета, скв. 158; 6 - 2-й вариант, скв. 129

ИСХОДИТ осушка призабойных зон скважин, через которые поступает в пласт вытесняющий агент вследствие интенсивного испарения промежуточных компонентов, а также фракции С5+ в неравновесную газовую фазу, и на определенном расстоянии от зоны закачки пластовый газ вытесняется практически равновесной газовой фазой.

На рис. 2.85, а, б показано изменение состава продукции в ближайших к нагнетательным эксплуатационных скважинах (158 и 129) соответственно в первом и втором варианте расчета по годам закачки сухого газа. Из приведенных графиков видно, что значительное увеличение доли метана, а также снижение содержания компонентов С2 -С4 в отбираемой про-

См, тыс. т 400

300 -

200 -

100

См»"Jc. т 400

200

100

9 Годы

9 Годы

тыст См,10*т

/0 Годы

Рис. 2.86. Показатели добычи промежуточных углеводородов C2-1 по годам эксплуатации скважин в ходе закачки сухого газа:

а - 1-й вариант расчета; б - 2-й вариант; в - суммарная добыча (сплошная линия - 1-й вариант, штриховая - 2-й вариант)

дукции скважин происходит через 1,5 года закачки в первом варианте расчета и через 2 года во втором, что говорит о прорыве закачиваемого агента к эксплуатационным скважинам. Прорыв газа закачки к периферийным скважинам происходит значительно позднее и определяется дебитами эксплуатационных скважин, их размещением на опытном участке и неоднородностью коллекторских свойств пласта.

При прокачке сухого газа средний состав продукции добывающих скважин практически не изменяется до момента закачки газа в объеме примерно 1,5 объемов пор зоны воздействия.

Добыча промежуточных (Cj -С4) и высококипящих (С5+) углеводородов по годам эксплуатации добывающих скважин для 1-го и 2-го вариантов расчета в ходе закачки сухого газа показана на рис. 2.86, 2.87. Объемы добычи углеводородов в первом и втором вариантах расчета практически пропорциональны объемам нагнетания вытесняющего агента и изменяются линейно в ходе закачки. Объемы добычи углеводородного сырья определяются, в первую очередь, дебитами самих скважин. Максимальная добыча

С5+, тыс. т

75 -

50

25

9 Годы

9 Годы

Рис. 2.87. Показатели добычи высококипящих углеводородов по годам эксплуатации скважин в ходе закачки сухого газа:

а - 1-й вариант расчета; б - 2-й вариант

углеводородов С2 -С4 и С5+ наблюдается на скв. 129 в обоих вариантах расчета. Минимальные отборы этих углеводородов получены на скв. 195 в первом варианте расчета.

На рис. 2.86, в приведена суммарная добыча промежуточных углеводородов и фракции С5+ по годам закачки сухого газа. За десятилетний период добыча углеводородов С2-4 составит 2 млн т в первом варианте и около 1,5 млн т во втором варианте расчета. Добыча конденсата в первом варианте за этот же период закачки составит 350 тыс. т, а во втором варианте расчета - 300 тыс. т. Небольшие отличия в суммарной добыче углеводородного сырья в первом и втором варианте расчета за один и тот же период эксплуатации добывающих скважин объясняются разными коэффициентами охвата зоны воздействия. Полнота охвата зоны участка вытеснением к моменту прорыва на все добывающие скважины равна 0,5 во втором варианте и 0,8 в первом варианте расчета.

Закачка сухого газа позволяет продлить период доразработки опытного участка, сохранить в течение всего периода нагнетания значительные дебиты скважин по газу и по конденсату и существенно увеличить полноту отборов углеводородов из рассматриваемого участка пласта. Ре.зультаты математического моделирования процесса вытеснения пластовых углеводородов сухим газом позволяют определить приведенный объем закачки сухого газа на промысле. В условиях реального пласта Вуктыльского ГКМ с учетом коэффициента охвата, определяемого неоднородностью пористой среды по разрезу и по площади, а также размещением сетки эксплуатационных скважин, приведенный объем закачиваемого газа не должен превышать 1,5 объемов пор обрабатываемой зоны.

Результаты аналитического исследования процесса доизвлечения пластовых углеводородов при закачке сухого газа использованы при оценке технологических и технико-экономических показателей эксплуатации опытного участка Вуктыльского месторождения.
