держание бромидов неколько меньше по сравнению с подошвенной водой (40 - 185 мг/л против 250 - 612 мг/л).

Подошвенные воды представлены крепкими хлоридно-натриевыми рассолами с минерализацией 217 -270г/л (плотность 1,15-1,18 г/см). Содержание йода в подошвенных и краевых водах составляет соответственно 12-16 и 2,5-5,8 мг/л

Конденсационные воды - это водяной пар, растворенный в пластовой газовой углеводородной фазе, конденсирующийся при поступлении в скважину. В основном такие воды имеют весьма низкую минерализацию, но в определенных термобарических условиях (при высоких далениях и температурах) могут иметь в своем составе соли. На химический состав конденсационных вод влияют техногенные воды (например, фильтрат бурового раствора), примеси пластовых вод, в том числе связанная вода. Типичными для Вуктыла считаются конденсационные воды с минерализацией до 1 г/л, а в отдельных случаях - до 10 г/л. Гидрохимическая характеристика основных типов пластовых вод Вуктыльского НГКМ приводится в табл. 1.14.

В результате анализа гидрохимических показателей, получаемых по мере разработки месторождения, выявлена динамика химического состава воды, содержащейся в продукции скважин. Основной тип попутных вод - слабоминерализованные (до 10 мг/л) смеси конденсационных вод и в меньшей степени фильтрата бурового раствора и продуктов реакций, происходящих при солянокислотных обработках. Отмечается тенденция к постепенному уменьшению доли извлекаемых объемов воды, содержащих конденсационные и техногенные воды с увеличением относительных объемов пластовых вод или смесей с преобладанием последних.

В соответствии с проектом "Конденсат-2" на опытном участке УКПГ-8, ограниченном по площади скважинами 7, 127, 128, 150, 254 и 133, в продуктивные отложения московского яруса закачивается сухой тюменский газ. В качестве нагнетательных используются скважины 128, 270, 269 и 273. Эксплуатационные скважины опытного участка - 150, 127, 158, 129, 7, 151, 130, 131, 100 и 133. Структурная карта опытного участка изображена на рис. 1.19.

Таблица 1.14

Характеристика попутных вод Вуктыльского НГКМ

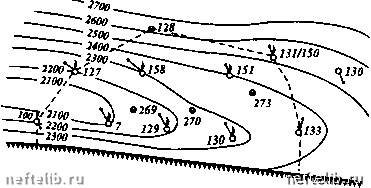

Рис. 1.19. Структурная карта опытного участка в районе УКПГ-8 Вуктыльского НГКМ.

Скважины: ) - нагнетательные, 2 - добывающие: 3 - изогипсы, м

188 96/169

Ф О 128 "1. 177

ЯГ152 195 ЛДКЭ 132 %

iiQ ® ® Э л?Э-

*Myfi.„... 130 (3l33 149

[02 [э:]5

Рис. 1.20. Фрагмент карты водопроявлений, район опытного участка УКПГ-8 Вуктыльского НГКМ:

1 - конденсационные воды с минерализацией до 1 г/л; 2 - конденсационные воды с минерализацией до 10 г/л; - смесь конденсационных и пластовых вод; - смесь пластовых, конденсационных вод и продуктов солянокислотных обработок; 5 - пластовые воды; цифры -номера скважин

Для выбранного участка характерно относительно равномерное распределение пластового давления по площади московских отложений, что, по-видимому, должно обеспечить и равномерное продвижение газа при его закачке в пласт. В 1991 г. прогнозное отклонение от среднеарифметического значения пластового давления в московских отложениях опытного участка УКПГ-8 не превысило 0,11 МПа.

На рис. 1.20 изображен фрагмент карты водопроявлений на опытном участке УКПГ-8 по состоянию на конец 1990 г., из которого видно, что воды того или иного типа выносятся почти всеми скважинами участка. Скв. 128, находящаяся на восточной границе опытного участка, работала до перевода в нагнетательные пластовой водой, для остальных скважин ха-

рактерно присутствие в различных соотношениях смесей конденсационных пластовых вод и продуктов реакций, происходящих в ходе солянокислотных обработок. Не отмечено присутствие воды лишь в скв. 254.

По СКВ. 133, вскрывающей отложения московского, башкирского и серпуховского ярусов на южной границе опытного участка, в 1992 г. наблюдалось заметное снижение продуктивности, связанное с продвижением пластовой воды из башкирского яруса, динамика поступления которой отражена в табл. 1.15.

При маломеняющемся дебите газа в течение 1990 г. и даже снизившемся на 0,09 MVcyr притоке воды отмечено возрастание минерализации и соответственно плотности воды, что свидетельствует об увеличении доли пластовой воды в ее смеси с конденсационными водами. В 1992 г. дебит по газу снизился до 293 тыс. м/сут, а минерализация воды достигла 81,6 г/л. К 01.05.93 г. с различной примесью пластовой воды (от 4 % и выше) работают 54 эксплуатационные скважины. Добыча воды за четыре месяца 1993 г. составила 11063,7 т, что соответствует уровню 1992 г.

Усиливающаяся тенденция к обводнению продуктивного пласта Вуктыльского НГКМ обусловила необходимость постановки экспериментальных исследований особенностей процесса извлечения двухфазной углеводородной смеси из пористой среды, содержащей воду.

В ходе реализации программы исследований, выполнявшихся под руководством автора, решались следующие задачи:

разработка методики экспериментальных исследований в обводненном пласте, обеспечивающей минимальную неоднородность распределения во-донасыщенности по длине модели пласта;

разработка методики и экспериментальное изучение процесса изобарического вытеснения двухфазной ГКС сухим газом как в сухой пористой среде, так и при различных значениях водонасыщенности;

проведение экспериментов на установке фазовых равновесий по исследованию влияния степени минерализации пластовой воды, находящейся в контакте с двухфазной газоконденсатной смесью, на межфазное распределение углеводородов.

Пластовые воды, находящиеся в жидкой фазе, можно разделить на две части: гидродинамически свободную и связанную.

Связанная остаточная вода - суммарная неснижающаяся водонасы-щенность пористой среды, при которой эта фаза теряет подвижность; для нее эффективная проницаемость равна нулю. Связанная вода удерживается в породе-коллекторе поверхностно-молекулярными и капиллярными силами. Различают прочно связанную воду, представленную слоями толщиной в несколько молекул, и рыхло связанную воду. Последняя испытывает сорбционное давление до 0,1 МПа. Прочно связанная вода испытывает дав-

Таблица 1.15
