точными компонентами Cj -С4, сухим газом (тюменский газ), практически состоящим из метана.

Во-вторых, вовлечь в процесс разработки пластовую жидкую фазу путем испарения находящихся в жидкой фазе углеводородов в прокачиваемую через пласт недонасыщенную газовую фазу, поддерживая при этом энергетическое состояние объекта. В связи с этим во ВНИИГАЗе под руководством автора выполнен комплекс теоретических и экспериментальных исследований по отработке технологических процессов воздействия на пласт Вуктыльского ГКМ в условиях аномально низких пластовых давлений (ниже давления максимальной конденсации пластовых углеводородов).

Фазовая характеристика вуктыльской пластовой смеси на текущий момент разработки месторождения близка к характеристике этой смеси при давлении максимальной конденсации: относительный объем равновесной жидкой фазы составляет 10-15 % от объема порового пространства, содержание компонентов С5+ в равновесной газовой фазе не превышает 50 т/м\

При аналитическом исследовании процесса прокачки сухого газа вук-тыльскую пластовую систему, истощенную до 5 МПа, моделировали многокомпонентной смесью углеводородов с параметрами, близкими к параметрам реальной системы.

Состав сухого газа (вытесняющего агента) в исследованиях принимали соответствующим составу тюменского газа. Составы используемых в расчетах смесей, в мольных долях, %:

Компонент Nj С, С, С3 изо-С, н-С, Ф, Ф, Ф3 Сумма

Система:

пластовая 3,150 59,16 8,6 4,91 0,93 2,0 4,39 12,46 4,40 100

тюменский газ

(газ закачки) 0,49 98,89 0,35 0,19 0,03 0,05 - - - 100

В расчетах процесса вытеснения пластовых углеводородов сухим газом рассматривались два варианта размещения скважин на опытном участке. В первом варианте предусматривалось бурение трех нагнетательных скважин между двумя галереями действующих эксплуатационных скважин (скв. 127, 158, 195, 151, 150 и 7, 129, 130, 133), расстояние между которыми 700 - 1000 м. Суммарный дебит нагнетательных скважин в расчетах был принят равным 600 тыс. м/сут. Расстояние между нагнетательными и эксплуатационными скважинами 450-1000 м. В расчетах было принято, что опытный участок имеет прямоугольную форму и характеризуется длиной 3800 м при ширине 1800 м.

Во втором варианте предусматривалось закачку сухого газа производить через скважины 158, 195, 151 с суммарным дебитом 1,5 млн. м/сут; в качестве добывающих могли быть использованы скважины действующего эксплуатационного фонда (7, 129, 130, 133, 150, 127, 128). Таким образом, этот вариант не требовал дополнительных капитальных вложений в бурение нагнетательных скважин.

Закачка сухого газа позволяет замедлить темп снижения давления в зоне воздействия и обеспечивает достаточно стабильные дебиты добывающих скважин. Значительные расстояния между нагнетательными и эксплуатационными скважинами позволяют получить приемлемый коэффициент охвата пласта с практически полным вытеснением пластового газа сухим в охваченной вытеснением части пласта.

Для расчета вытеснения пластовой газовой фазы сухим газом исполь-

зевалась математическая модель двумерной двухфазной многокомпонентной фильтрации, описание которой приведено выше.

Трещиновато-пористый пласт-коллектор Вуктыльского месторождения отличается большими эффективными толщинами и высокой степенью неоднородности как по площади, так и по разрезу продуктивной толщи. В математической модели использовались усредненные данные геолого-промысловых исследований коллекторских свойств пластов опытного участка по закачке газа, представленные СеверНИПИгазом. В расчетах было принято, что пласт неоднороден по проницаемости к = к[х, у) и пористости Л1 = m[z, у), причем площадная неоднородность задавалась с учетом трещиноватости коллектора. Эффективная мощность пласта выбиралась таким образом, чтобы произведение h-m соответствовало среднему значению этой величины, принятой при подсчете запасов газа рассматриваемого участка на основании проведенных СеверНИПИгазом геолого-промысловых исследований скважин. Значение эффективной мощности в расчетах принято постоянным и равным 190 м.

Область фильтрации имеет форму прямоугольника с числом узлов по горизонтали 38 и по вертикали 18. Таким образом, расчетная сетка (38x18) включает 684 расчетных узла, расстояние между которыми по обоим направлениям одинаково и равно 100 м. Расчетная сетка и фильтрационные параметры участка приведены на рис. 2.82. На границах области фильтрации задавалось постоянное давление, тем самым учитывалось поддержание давления в залежи за счет внедрения в нее пластовой законтурной воды. В начальный момент времени в пласте задавалось распределение давления по координатам р = ро(х, у).

Углеводородная система при заданных исходных термобарических условиях (ро = 5 МПа, Го = 62 °С) соответствовала пластовой вуктыльской ГКС при тех же условиях. Насыщенность пласта жидкой фазой по результатам расчета процесса дифференциальной конденсации получена равной 11,5 % объема пор. Массовые дебиты эксплуатационных скважин и их размещение в расчетной модели соответствовали реальным условиям

Рис. 2.82. Расчетная сетка для участка закачки сухого газа.

Нагнетательная скважина: / - в 1-м варианте расчета; 2 - во 2-м варианте расчета; 3 - эксплуатационная скважина; к - проницаемость, 10" м; т - пористость, доли объема пор

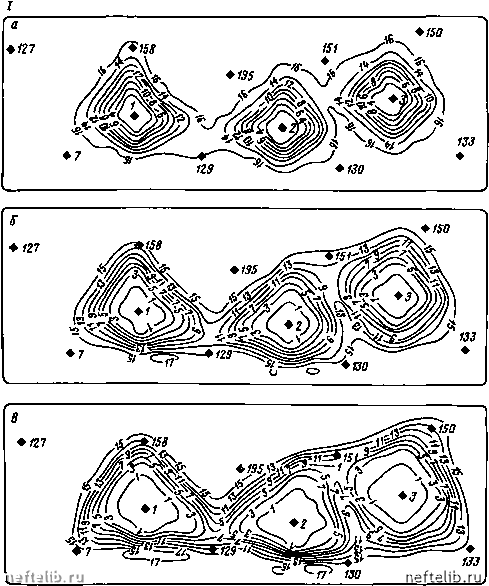

Рис. 2.83. Месторождеиие Вуктыл, участок закачки сухого газа, 1-й вариант расчета:

/ - поля коицентраций С, -С4 через 3 года (а), 6 (б) и 10 (в) лет закачки; 11 - поля насыщенностей через 6 (а) и 10 (б) лет закачки

ОПЫТНОГО участка. Дебиты эксплуатационных скважин для двух вариантов расчета были приняты следующие:

Номер скважины........................ 127 158 195 151 150

1-й вариант.................................... - 218 26 257

2-й вариант.................................... 331 - - -

129 130 133

206 312 564 324
