100 90

I 50

« 40 30 20 10

(6,6

52,1

41,2

22J $

26.7 §

5 6 7 8 9 Время разработки, годы

10 11 12 13

4 6 8 10

Время разработки, годы

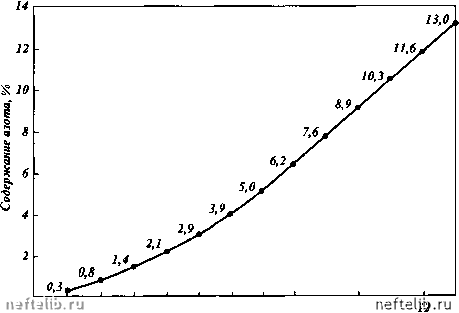

Рис. 5.75. Динамика остаточных объемов свободного газа (а) и содержание азота в свободном газе (61.

Разработка: J - с закачкой азота, 2 - без закачки азота

В обводненной зоне пласта (аост = 0,25+0,4) с 5,85 до 2,4 % от начальных геологических запасов;

в свободном состоянии (Оо = 0,75) с 0,65 до 0,2 % от начальных геологических запасов.

Сводные технологические показатели разработки экспериментального участка приведены в табл. 5.31.

Сопоставление технологий добычи низконапорного газа (традиционной и с закачкой азота в пласт)

Проведенные расчеты добычи низконапорного газа для экспериментального участка на завершающей стадии разработки по традиционной технологии на истощение и по рекомендуемой технологии с закачкой азота в пласт позволяют сопоставить количественные результаты добычи низконапорного газа и оценить технологическую эффективность рекомендуемой технологии.

Результаты сравнения приведены в табл. 5.32.

Проведенный анализ показывает, что рекомендуемая технология добычи низконапорного газа с закачкой азота в пласт по сравнению с традиционной технологией доразработки на "истощение" позволяет:

продлить период

подачи газа в магистральный газопровод - на 5 лет; доразработки - на 7 лет; увеличить газоотдачу

на дальний транспорт - на 3,8 % от начальных геологических запасов; конечную - на 3,9 % от начальных геологических запасов; достичь газоотдачи

на дальний транспорт - 95,5 % от начальных геологических запа-

сов;

конечной - 97,4 % от начальных геологических запасов;

Динамика остаточных объемов свободного ннзконапорного газа в период закачки азота в пласт

Таблица 5.30

Динамика удельного расхода азота на добычу низконапорного газа в период закачки (1-13 годы)
