8-10м на 1 млн. м добываемого газа приводит к затруднениям в работе скважин, а иногда эксплуатация скважины без перевода на газлифт становится невозможной. Продвижение законтурной воды в залежь, пластовое давление в которой снизилось до 4 -5 МПа, происходит в основном на пологом восточном крыле структуры по наиболее проницаемым (за-карстованным) интервалам толщиной до нескольких метров. Поскольку пласт-коллектор Вуктыльского месторождения имеет трещиновато-неоднородное строение, продвижение законтурных и подошвенных вод может приводить к блокированию отдельных низкопроницаемых зон, что чревато опасностью исключения содержащихся в этих зонах остаточных запасов газа и конденсата из дальнейшей разработки.

В то же время опыт реализации на участке в районе УКПГ-8 технологии закачки сухого газа при низком пластовом давлении (4 -5 МПа) подтвердил, что предложенный автором с сотрудниками метод повышения газоконденсатоотдачи позволяет не только увеличивать конечную газоконденсатоотдачу пласта, но и тормозить дальнейшее продвижение законтурной воды и сохранять продуктивность эксплуатационных скважин. В период начала реализации технологии в районе УКПГ-8 (конец 1993 г.) водопроявления были несущественными. Расширение масштабов применения этой технологии на другие площади залежи потребует учета более активных водопроявлений и, возможно, особенностей воздействия на залежь в условиях частичного обводнения пласта. Так, в районе УКПГ-4 и УКПГ-5 законтурная вода более заметно продвигается в продуктивный пласт, часть запасов газа и конденсата здесь оказалась уже защемленной. Процесс обводнения залежи по мере снижения пластового давления может в ближайшие годы заметно осложнить разработку.

В связи с этим во ВНИИГАЗе были поставлены специальные исследования с целью создания основанного на закачке сухого газа метода повышения газоконденсатоотдачи частично обводненного пласта.

Рассмотренные ниже результаты физического моделирования позволяют рекомендовать закачку сухого газа в обводнившиеся зоны пласта как способ вовлечения в разработку остаточных запасов газа и конденсата.

Схема экспериментальной установки показана на рис. 5.53. Модель пласта включала две трубы длиной 2000 мм с внутренним диаметром 25,4 мм, одна из которых моделировала низкопроницаемый, вторая - высокопроницаемый пропластки. Предварительные этапы эксперимента включали раздельную подготовку моделей таким образом, чтобы в низкопроницаемом "пропластке" ("матрице") создать двухфазную газоконденсатную систему, а в высокопроницаемом - двухфазную водоконденсатную систему. Тем самым моделируются условия истощенного до давления 4 МПа газоконденсатного пласта, в матрице которого заблокированы остаточные запасы газа и конденсата, причем высокопроницаемый пропласток после вытеснения газа внедрившейся водой содержит кроме воды остаточные запасы жидкого конденсата.

На основном этапе эксперимента моделировался процесс закачки сухого газа через нагнетательную скважину и отбора продукции через эксплуатационную скважину. Газ подавался одновременно в оба "пропластка", соединенные на входе общей подводящей трубкой. Продукцию пропластков, однако, отбирали на выходе в раздельные сепараторы и на отдельные газовые счетчики, чтобы иметь информацию о поведении каждого из пропластков в течение эксперимента.

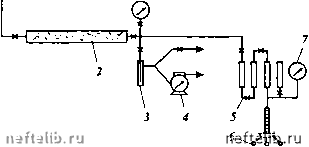

Рис. 5.53. Схема экспериментальной установки:

/ - входной узел; 2 - модель высокопроннцаемого пропластка; 3 - сепаратор; 4 - счетчик газовый; 5 - узел отбора продукции из высокопроницаемой модели (пробоотборники, слева направо: для продукции; буферной углеводородной жидкости; диэтиленгликоля; диэтиленгликоля заправочный); б - пресс измерительный; 7 - манометр образцовый на 6 МПа; 8 - узел отбора пробы газа на хроматограф; 9 - модель низкопроницаемого пропластка

Низкопроницаемый "пропласток" во всех экспериментах был один и тот же. Высокопроницаемые "пропластки" в разных опытах отличались друг от друга по проницаемости. Всего было осуществлено четыре эксперимента при давлении в модели пласта 4 МПа и температуре 20 °С.

Процессы фильтрации и взаимовытеснения флюидов на физических моделях пласта осуществляли с соблюдением принципов приближенного моделирования. Аналогично фильтрации взаиморастворимых жидкостей вытеснение газа газом включает следующие элементарные процессы:

фильтрационное движение вытесняемого (перед фронтом) и вытесняющего (за фронтом) газов с зоной смеси закономерно увеличивающегося размера;

истинное внутрипоровое течение;

действие капиллярных сил на границе раздела фильтрующихся газов и неподвижного выпавшего конденсата;

диффузия компонентов внутри жидкой фазы (конденсата), испарение компонентов в газовую фазу, диффузия испарившихся из жидкой фазы компонентов внутри газовой фазы.

Для подобного комплекса процессов, исходя из уравнений элементарных процессов и фигурирующих в них физических параметров, вывели систему условий подобия модели и натуры (см. раздел 2.5.1).

Кроме того, при моделировании требуется соблюдение равенства ряда безразмерных характеристик. Моделирование ограниченной по толщине части пласта-коллектора дает возможность опустить условие соблюдения

Таблица 5.19

Характеристика пористых сред

параметра Лр. Близость свойств модельных и натурных газоконденсатных смесей позволяет не включать в перечень рассчитываемых и параметр Лр.

В экспериментах, осуществляемых не с целью конкретного проектирования, а при разработке метода воздействия на пласт, нет необходимости строго соблюдать условия подобия модели конкретной натурной зале-

КГФ, г/м 110

О 0,5 1 1,5 2 2,5 3 3,5 4 Объем закачки, объем пор

Рис. 5.54. Динамика конденсатогазового фактора газа, извлекаемого из иизкопроницаемо-го (КГФ*) и высокопроницаемого обводненного (КГФ") пропластков в процессе нагнетания в пласт сухого газа (р = 4 МПа, Г= 20 °С): / - кЛ 2 - к4; 3 - А?; 4 - kl

О 0,5 1 1,5 2 2,5 3 3,5 4 Объем закачки, объем пор

Рис. 5.55. Изменение конденсатонасыщенности иизкопроницаемого (А" = 3510"" м) и водонасыщенности 5 высокопроницаемого [к") пропластков в процессе нагнетания в пласт сухого газа (р = 4 МПа, Г= 20 °С): / - kf 2 - к{; 3 - ki; 4 - к
