цаемых коллекторов ряда месторождений Республики Коми и аппроксимировалась в виде

5жо = S-aLOG) при > 0,1; 5ж„ =0,1 при5,„<0,1,

где - критическая насыщенность коллектора углеводородной жидкостью, не зависящая от капиллярного числа (автомодельная область); N1 - соответствующее значению капиллярное число; а - коэффициент, отражающий интенсивность падения критической насыщенности с увеличением капиллярного числа.

В двух сериях расчетов использовались одни и те же значения = = 0,4; = 10"* и два значения коэффициентов а = 0,1 и а = 0,05.

Расчеты проводились для нескольких вариантов с различными абсолютными проницаемостями коллектора при сохранении примерно одних и тех же скоростей фильтрации. Необходимость таких расчетов обусловливалась следующим. Накопление конденсата у забоя скважины происходит в результате проявления двух механизмов. Во-первых, это выделение жидкости в данном элементе пласта за счет понижения давления во времени. Во-вторых, выделение жидкости из новых порций газа, перетекающих в данный элемент пласта из соседнего элемента. В рамках рассматриваемой модели притока к скважине двухфазной многокомпонентной углеводородной смеси (исключающей рассмотрение неравновесности процесса массообмена между фазами) распределение компонентов между фазами происходит таким образом, что выпавший в призабойной зоне скважины ретроградный конденсат находится в равновесии с фильтрующимся газом. При создании в газоконденсатных пластах определенной депрессии состав газоконденсатной смеси в призабойной зоне пласта, а также распределение компонентов между фазами будут определяться как давлением, так и скоростями фильтрации газовой и жидкой фаз (поскольку ими определяются приток и отток отдельных компонентов). Поэтому в вариантах с одними и теми же скоростями фильтрации флюидов, но с разными перепадами давления значения насыщенности коллектора ретроградным конденсатом у забоя скважины могут существенно различаться.

В расчетах рассматривались пласты с двумя значениями коэффициента абсолютной проницаемости пласта - 0,01 и 0,1 мкм. Депрессии на пласт задавались равными 1,0 и 9,5 МПа, и капиллярные числа в обоих вариантах на расстоянии от скважины от 0,1 до 25 м изменялись примерно в одних и тех же пределах: от 910" до 610".

Результаты расчетов показали, что при определенных условиях скорость фильтрации (а соответственно и капиллярное число) может влиять на динамику и значение насыщенности призабойной зоны скважины ретроградным конденсатом. На рис. 3.35 представлены результаты расчета процесса накопления ретроградного конденсата у забоя скважины. Как видно из этого рисунка, влияние скорости фильтрации (или, точнее, капиллярного числа) на фазовые проницаемости коллектора проявляется в изменении характера накопления конденсата в призабойной зоне скважин, а именно, в нарушении монотонной зависимости "конденсатонасыщенность - расстояние от скважины". В зоне пласта вокруг скважины, там, где капиллярные числа значительны, наблюдается уменьшение насыщенности пласта углеводородной жидкостью по мере приближения к скважине. Для сущест-

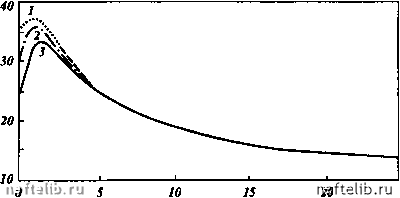

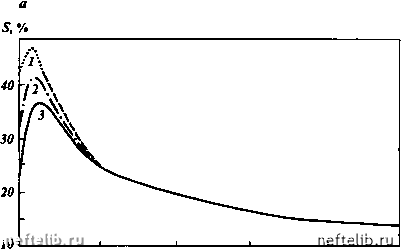

Рис. 3.35. Профиль конденсатонасыщеиности без учета (линия i) и с учетом (линии 2 и 3) зависимости фазовых проницаемостей от капиллярного числа.

Проницаемость коллектора, мкм; а - 0,01; 6 - 0,10

вующих В реальной промысловой практике скоростей фильтрации размеры этой зоны очень малы (до 2,0 - 3,0 м) из-за уменьшения скоростей фильтрации газа и жидкости на границе этой зоны до значений, уже близких к пластовым. Например, даже при достаточно высоких дебитах скважин (до 100 - 200 тыс. MVcyT на 1 метр толщины пласта), радиусе скважины около 0,1 м и пластовом давлении 10 - 20 МПа скорость фильтрации газа на расстоянии 2,0 м от скважины будет около 310"-1210" м/с. Скорость углеводородной жидкости окажется как минимум на два порядка ниже, поскольку на порядок отличаются вязкости жидкости и газа и на порядок ниже фазовой проницаемости по газу значения фазовой проницаемости коллектора для жидкости (при значениях насыщенности

жидкости, близких к критическим). Поверхностное натяжение - еще один параметр, входящий в капиллярное число, для природных газоконденсатных смесей в области давлений ниже 0,7 - 0,8 от давления начала конденсации составляет единицы мПа-м. Таким образом, в реальных условиях на расстояниях от скважины 2 - 3 м капиллярные числа могут составлять уже примерно 10~ -10", т.е. находятся в области, которая характеризуется малым влиянием капиллярных чисел на фазовые проницаемости коллектора.

Характерно для рассматриваемых процессов накопления ретроградного конденсата у забоя скважины также то, что значительное изменение критической насыщенности коллектора жидкостью в области высоких скоростей фильтрации не сопровождалось таким же значительным уменьшением насыщенности коллектора жидкостью. Конденсатонасыщенности пласта даже непосредственно у забоя скважины значительно превышали значения критической насыщенности. Например, на рис. 3.35 насыщенности пласта жидкостью на забое скважины составляли 0,22 - 0,25, в то время как критические значения насыщенности жидкостью равнялись 0,1. Это вполне объяснимо в рамках известного явления "динамического" накопления ретроградной жидкости в пористой среде. Значение насыщенности коллектора в данном элементе пласта определяется количеством ретроградной жидкости, выделяющейся из газа, а также балансом в элементе двух потоков подвижной жидкости: направленным в элемент из соседнего элемента с более высоким давлением и направленным из элемента в соседний элемент с меньшим давлением. Площадь фильтрации на входе в элемент (по направлению градиента давления) выше, чем на его выходе. Скорости фильтрации фаз зависят от вида фазовых проницаемостей. Следовательно, для компенсации оттока и притока жидкости в элементе в нем должно установиться какое-то значение насыщенности (выше критических значений), обеспечивающее значение фазовой проницаемости по жидкости выше, чем в соседнем элементе с более высоким давлением. Характерно, что значение этой насыщенности для данного давления в основном будет определяться не критическими значениями насыщенности фаз, а в большей мере - наклоном линий фазовых проницаемостей (темпами изменения фазовой проницаемости газа и жидкости при изменении насыщенности). Таким образом, насыщенность в данной точке пласта как бы "настраивается" таким образом, чтобы перенос отдельных компонентов в фазах сопровождался установлением равновесия в фазах и балансом притока-оттока жидкости в этой точке. Естественно, что в этом случае ее величина может в значительной мере превосходить критические значения насыщенности пласта жидкостью.

Анализируя результаты проведенных исследований, можно сделать вывод, что эффект от влияния капиллярного числа на относительные фазовые проницаемости коллектора может оказать определенное воздействие и на характер распределения насыщенности пористой среды в призабойных зонах скважин. Монотонное увеличение насыщенности коллектора жидкостью по мере приближения к газоконденсатной скважине сменяется некоторым ее уменьшаением в непосредственной близости от скважины. Однако, по нашим данным, это явление может отмечаться в незначительной по размерам зоне вокруг скважин и несущественно изменяет общую картину уменьшения продуктивности скважин при накоплении ретроградного конденсата.
