Mf. г/моль; G, rh

КГФ, Юг/м

150 10

г> КГФ IG

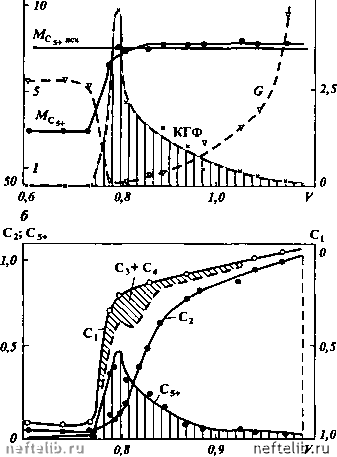

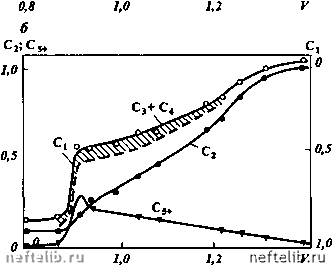

Рис. 2.3. Продолжение

При прокачке через модель пласта поровых объемов этана = 0,9 компонентный состав продукции (кривая 1) соответствует составу газовой фазы пластовой смеси в момент завершения процесса истощения модели (при давлении 13,2 МПа). Состав отбираемой смеси резко меняется при прокачке 1,1 поровых объема этана (кривая 5).

Анализ состава фракции Сз+ показывает, что относительное содержание наиболее тяжелого компонента имеет максимальное значение по сравнению с другими компонентами. Эта закономерность соблюдается до прокачки 1,5 объема пор этана. Очевидно, этан, растворяясь в конденсате при непрерывном массообмене между фазами системы, создает на фронте вытеснения вал жидких углеводородов насыщенностью выше критичес-

КГФ, Юг/м

кой, при которой начинается двухфазная фильтрация. При прочих равных условиях эффективность процесса вытеснения конденсата этаном тем выше, чем ближе физическое сродство этана и конденсата: в условиях пласта с относительно невысокой температурой (около 20 °С) вытеснение конденсата происходит с меньшим удельным расходом растворителя, чем при температурах приблизительно 60 °С. Увеличение молярной массы растворителя позволяет повысить эффективность процесса вытеснения (рис. 2.4).

Влияние темпа прокачки растворителя на эффективность вытеснения выпавшего конденсата (табл. 2.2 и рис. 2.3) свидетельствует о важной роли в механизме вытеснения молекулярного и конвективного перемешивания.

В связи с этим определение размеров зоны перемешивания (переходной зоны) пластового флюида с вытесняющим его растворителем является важной исследовательской задачей (как для науки, так и для практики).

Mj, г/моль; G, rh 150

Mcj, г/моль; Crh 150

КГФ, Юг/м 5,0

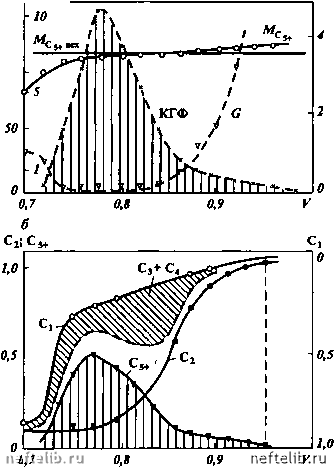

Рис. 2.3. Продолжение

Таблица 2.2

Конденсатоотдача модели пласта длиной 5 м как функция скорости вытеснения выпавшего конденсата этаном
