влечения газа при вытеснении его водой из модели пласта проницаемостью 30810"* м. Как видно из рисунка, объем защемленного газа составил в этом случае приблизительно 15 % объема пор; после закачки воды в количестве приблизительно 84 % объема пор фильтрация газа прекратилась и из модели в дальнейшем поступала только вода.

Основные этапы экспериментов моделировали процесс разработки обводненного газового пласта с закачкой азота.

В экспериментах по изобарическому вытеснению защемленного метана азотом давление в модели сохранялось близким к начальному давлению Ро. В экспериментах по истощению и частичному поддержанию давления путем закачки азота темп снижения давления составлял от 0,1 до 0,5 МПа/ч.

Результаты экспериментов целесообразно проанализировать, сравнивая, с одной стороны, динамику текущих показателей при эксплуатации моделей пласта с различными режимами воздействия, а с другой - сопоставляя показатели на конец эксплуатации.

На рис. 5.62, а, б показано изменение содержания компонентов потока на выходе моделей пласта для двух экспериментов по вытеснению защемленного метана азотом. В эксперименте на модели проницаемостью 308-10"* м в процессе вытеснения метана азотом поддерживалось приблизительно постоянное давление 3,3 МПа. В модели проницаемостью 521 х X 10"* м после изобарического (р = 5,0 МПа) вытеснения метана азотом и снижения содержания в продукции метана до = 5 % (молярная доля) дальнейший отбор продукции осуществляли на режиме истощения. Это привело к существенному увеличению содержания метана на последнем этапе отбора продукции. Динамика состава отбираемого газа в двух сравниваемых экспериментах показана на рис. 5.63, а, б. Если при изобарическом вытеснении содержание метана непрерывно снижается, к моменту закачки 80 % объема пор азота (и соответственно таком же объеме отобранной продукции) достигая уровня около 3 %, то при переходе на режим истощения на этапе эксплуатации, когда отбор продукции достиг также 80 % объема пор, в отличие от изобарического процесса начинается все более значительное возрастание доли метана. К моменту отбора 100 % объема пор содержание метана достигло трети всей продукции.

На рис. 5.64 сравнивается содержание метана в продукции во всех выполненных экспериментах по вытеснению метана азотом. Наиболее значительный рост доли метана при переходе к истощению отмечен в эксперименте на модели проницаемостью 392-10"* м - до 45 % от продукции к моменту отбора 57 % объема пор пластовой смеси.

Сравнение коэффициентов извлечения защемленного метана при закачке азота приведено на рис. 5.65. Эти графики свидетельствуют о том, что основная часть защемленного газа извлекается ко времени, когда отобрано приблизительно 50 - 60% объема пор продукции модели пласта. Дальнейшая эксплуатация целесообразна на режиме истощения (эксперименты на моделях с проницаемостью 521-10"* и 545-10"* м).

Достаточно высокая физическая эффективность вытеснения защемленного газа азотом объясняется, очевидно, фрактальным характером процесса фильтрации газовой фазы. Закачиваемый в пласт газообразный флюид (азот) обладает вязкостью почти на два порядка меньше вязкости воды. Поэтому при наличии градиента давления, создаваемого нагнетанием азота, этот флюид стремится прорваться по зонам, представляющим наи-

60 80 100

Объем отбора, % от объема пор

120 140

Закачка

Истощение

40 60 80 100

Объем отбора, % от объема пор

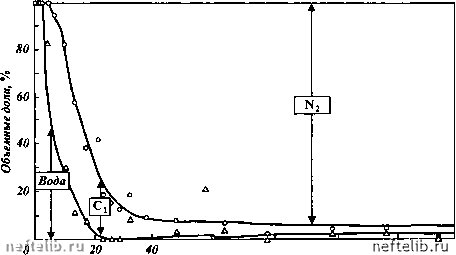

Рис. 5.62. Изменение содержания компонентов в отбираемом потоке при закачке азота:

а-к = 308 10- м; б - к = 52110- м

меньшее фильтрационное сопротивление, где, с одной стороны, выше абсолютная проницаемость пористой среды, а с другой - выше содержание защемленного газа, имеющего, как и азот, существенно меньшую, чем у воды, вязкость. Схема процесса вытеснения защемленного газа азотом приведена на рис. 5.66. По-видимому, "гидродинамическая неоднородность"

20 40 60

Объем отбора, % от объема пор

О О

40 60 80 100

Объем отбора, % от объема пор

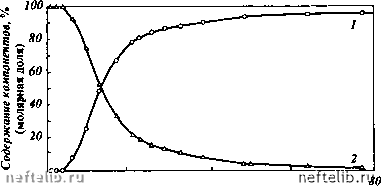

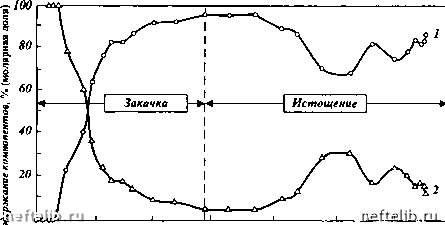

Рис. 5.63. Состав отбираемого газа при закачке азота:

а-к = 308-10-* м\б-к = 52110-* м; / - азот; 2 - метан

пористой среды, содержащей как область с меньшей абсолютной проницаемостью и большей водонасыщенностью, так и область с большей проницаемостью и газонасыщенностью защемленным газом, дает основание высказать предположение о том, что при закачке азота можно вторую область рассматривать как пористую среду с независимым динамическим поведением флюидов, со своими газо- и водонасыщенностью. Этой области на рис. 5.67 соответствует интервал /, относящийся ко всему "пласту", а интервал 2 характеризуется повышенной фазовой газопроницаемостью. Можно было ожидать, что чем ниже средняя абсолютная проницаемость пористой среды, т.е. больше градиенты давления при вытеснении нагнета-
