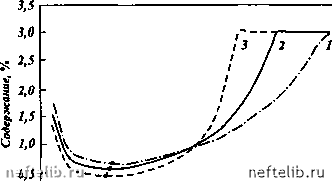

Рис. 1.36. Продолжение

20 р,МПл

ми данными, зависимость фракции Cj+ot величины пластового давления. Следует отметить достаточно хорошее совпадение экспериментальных результатов с расчетными данными.

Таким образом, исследования ВНИИГАЗа показали, что для повышения конденсатоотдачи пласта при разработке газоконденсатных месторождений возможно использование сайклинг-процесса не только в его "классических" вариантах. Предложенные новые варианты частичного поддержания пластового давления с учетом состава пластовой смеси предусматривают нагнетание газа на той стадии истощения объекта, когда природное количество этан-пропан-бутановой фракции в смеси обеспечивает повышенное содержание конденсата (фракции С5+) в равновесной газовой фазе. Если природного количества Cj -С4 недостаточно, возможно до нагнетания сухого газа создание в истощенном пласте оторочки из газа, обогащенного этими компонентами. По существу, речь идет об оптимизации частичного сайклинг-процесса. На такой способ разработки газоконденсатных месторождений автором и группой специалистов получен патент [45].

Поддержание давления путем нагнетания воды

Одним из возможных способов повышения эффективности разработки газоконденсатных месторождений могло бы быть заводнение продуктивных пластов по аналогии с нефтяными и газовыми залежами. Однако применительно к газоконденсатным залежам этот способ воздействия далеко не универсален и требует специального рассмотрения с учетом особенностей конкретного продуктивного пласта.

Одной из наиболее важных геолого-промысловых характеристик залежи является глубина ее залегания. Для газоконденсатных и нефтегазокон-денсатных залежей она варьирует от менее 1000 до 6000 м и более. При небольших отступлениях обычно выдерживается прямая зависимость начального пластового давления, начального содержания конденсата в газе и обратная зависимость пористости, а также проницаемости от глубины зале-

гания продуктивных отложений. Серьезной проблемой является эксплуатация скважин на месторождении при наличии в их продукции значительного количества свободной жидкости (углеводородного конденсата, нефти, воды). Особенно усугубляется эта проблема при больших глубинах залегания объекта разработки, поскольку отечественные газоконденсатные и нефтегазоконденсатные месторождения эксплуатируются, за редким исключением, на режиме использования только естественной энергии пласта и на определенной стадии отбора запасов углеводородов снизившееся забойное давление не обеспечивает вынос жидкости на поверхность, дебит скважины падает, и в конце концов скважина может остановиться.

Таким образом, поддержание пластового давления при разработке месторождения является средством не только повышения углеводородоотдачи пласта, но и сохранения работоспособности добывающих скважин.

Примеры различных, достаточно широко применяемых за рубежом вариантов поддержания давления в залежи нагнетанием газа были рассмотрены выше (в предыдущем разделе).

Закачка воды в продуктивные газоконденсатные и нефтегазоконденсатные пласты также может в конкретных случаях явиться приемлемым способом повышения эффективности разработки объекта. Однако отмеченные выше особенности глубокозалегающих продуктивных пластов и скважин обычно ограничивают возможности искусственного заводнения. Иногда препятствием для данного метода воздействия может явиться резкая неоднородность и трещиноватость пород, поскольку лабораторные эксперименты указывают на быстрые прорывы воды в этом случае к добывающей скважине. Тем не менее предложены варианты технологий разработки газоконденсатных и нефтегазоконденсатных месторождений, позволяющие достаточно успешно применять заводнение в условиях конкретных объектов.

Ниже излагаются результаты некоторых теоретических, экспериментальных и промысловых исследований по проблеме повышения эффективности разработки газоконденсатных и нефтегазоконденсатных залежей и поддержания работоспособности добывающих скважин путем воздействия на залежь нагнетанием воды или путем регулирования отборов пластовых флюидов.

В.Н. Мартос проанализировал результаты использования заводнения при разработке ряда отечественных и зарубежных нефтегазовых и нефтегазоконденсатных месторождений [10, 26]. В отличие от газоконденсатных месторождений, при этом важна последовательность отбора запасов углеводородов, изначально представленных не только газовой фазой в пластовых условиях, но и жидкой. Если запасы жидких углеводородов (нефти) достаточно велики, то иногда именно эти углеводороды представляют основной объект эксплуатации.

В промышленных масштабах впервые в России на Бахметьевском месторождении было применено барьерное заводнение в 60-е годы. Нефтегазовая залежь Б, тульского горизонта приурочена к брахиантиклинальной складке с пологим восточным (1,5 - 2°) и крутым западным (до 40°) крыльями. Продуктивный пласт залегает на глубинах 1000-1100 м. В разрезе насчитывается до шести слоев мелко- и среднезернистых, неравномерно консолидированных песчаников, различающихся переменной толщиной. Эти слои расчленены глинами и алевролитами. Наиболее выдержаны по площади три верхних слоя, причем два из них изолированы от остальной толщи

глинистым пропластком толщиной от 1 до 6 м. Соответственно в продуктивном интервале выделяют верхнюю пачку Bj, включающую два первых песчаных слоя, и нижнюю Б?, объединяющую остальные.

Начальное положение ВНК в обеих пачках было одинаковым, на абсолютной отметке минус 913 м. ГНК занимал различное положение: в пачке Bj на отметке минус 875 м, в пачке Б? - минус 860 м. Этаж нефтеносности составлял соответственно 38 и 53 м, газоносности 69 и 50 м. Отношение объемов газовых и нефтяных зон равнялось 1,2 и 0,2, причем 80 % всех запасов нефти было сосредоточено в нижней пачке. Начальное пластовое давление составляло 10,4 МПа.

Нефть нафтенометановой природы характеризовалась в пластовых условиях начальными вязкостью 4,5 мПа-с и плотностью 0,808 г/см. Объемный пластовый фактор нефти был равен 1,11, газонасыщенность нефти - 60 м/т. Давление насыщения было близко к начальному пластовому давлению.

Согласно первоначальному варианту, разработку залежи предполагали вести путем отбора только нефти при консервации газовой шапки, поддерживая давление нагнетанием воды за контур нефтеносности. На восточном крыле структуры с основными запасами нефти пробурили три ряда эксплуатационных скважин, сосредоточив их преимущественно в пределах чисто нефтяной зоны пачки Б?. Чтобы избежать загазовывания нефтяной оторочки, скважины центрального ряда предполагалось эксплуатировать при забойных давлениях не ниже давления в газовой шапке.

В промышленную разработку залежь ввели в 1955 г., однако проектные показатели не были выдержаны: закачка воды не компенсировала отборов нефти. К 1960 г. пластовое давление снизилось на 1 МПа, начали загазовываться скважины внутреннего ряда. Некоторые скважины с особенно высокими газовыми факторами остановили и законсервировали. В этой ситуации специалисты института "ВолгоградНИПИнефть" предложили наряду с законтурным применить барьерное заводнение. Несмотря на неравномерность ряда «барьерных» скважин, задержки в освоении и в темпах нагнетания воды, закачка воды в зону нефтегазового контакта благоприятно повлияла на динамику отборов нефти и нефтеотдачу. Согласно прогнозу, конечная нефтеотдача должна была составить примерно 70 % от начальных запасов. В 1970 г. была введена в эксплуатацию газовая шапка, что стало возможным благодаря барьерному заводнению. Наблюдениями за скважинами внешнего и среднего рядов, которые испытывали влияние барьерного заводнения, было установлено, что отсеченный водой газ перемещается в глубь оторочки. По этой причине газовые факторы скважин временно возрастали до нескольких тысяч м/т. За газом двигался нефтяной вал. После его подхода к скважинам газовые факторы резко снижались, а дебиты скважин нередко превышали начальные величины. Геофизическими исследованиями был установлен характер растекания воды на подошве пласта. Возможно, на него повлияла не только гравитация, но и слоистая неоднородность нижней пачки. Было также установлено, что продвижение воды в газонасыщенную зону шло неравномерно: в нижней, более проницаемой пачке фронт воды продвигался быстрее, нежели в верхней пачке.

Опыт применения барьерного заводнения на Бахметьевском месторождении весьма полезен, несмотря на ряд недостатков системы разработки, поскольку продемонстрировал реальные возможности повышения углеводородоотдачи пластов.
