Для режима максимальной подачи найдем значение относительного погружения, при котором W будет минимальным. Найдя первую производную от выражения (6.308) по , и приравняв ее нулю, получим:

,=0,5. (6.310)

Таким образом, при работе на режиме максимальной подачи минимальный удельный расход энергии может быть получен при относительном погружении , = 0,5.

На рис. 6.34 представлены графические зависимости W и W в функции относительного погружения при прочих неизменных параметрах (р. Л,,, d).

6.22. НЕКОТОРЫЕ ОСОБЕННОСТИ ДВИЖЕНИЯ ГЖС В РЕАЛЬНЫХ ПОДЪЕМНИКАХ. ПРИНЦИП ЭТАЛОННОСТИ

При установлении технологических режимов работы добывающих скважин и погружного оборудования всегда пользуются рядом параметров, определение которых в каждом конкретном

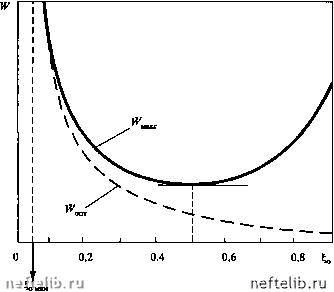

Рис. 634. Зависимости удельного расхода энергии для режимов максимальной и оптимальной подач от относительного погружения (р, d) = const

случае затруднительно. Так, при выборе подъемника необходимо уметь рассчитывать потери давления на преодоление различных сопротивлений. В настоящее время эти сопротивления могут быть рассчитаны по эмпирическим зависимостям, полученным для определенных физико-химических свойств смесей, режимов движения, расходов жидкости и газа. Многообразие возможных сочетаний перечисленных параметров существенно усложняет, а зачастую и делает невозможным использование имеющихся эмпирических зависимостей. Многочисленные экспериментальные замеры давления в подъемниках реальных скважин показывают, что на распределение давления влияют, кроме вышеперечисленных, и некоторые другие параметры: обводненность продукции скважин; степень дисперсности фаз, которая, в свою очередь, зависит и от способа эксплуатации скважины; коэффициент сепарации свободного газа у приема погружного оборудования; изменение свойств флюидов в зависимости от давления и температуры; фазовые превращения и др.

Экспериментальными промысловыми исследованиями было установлено, что в подъемниках фонтанных безводных и обводненных скважин, а также скважин, эксплуатируемых установками пофуж-ных центробежных электронасосов, в определенном интервале дебитов скважин при газонасыщенности от 40 до 150 mW существующими измерительными приборами (маномефами) не фиксируются потери на местных сопротивлениях вследствие их малости. Кроме того отмечено, что в исследуемом интервале дебитов инерционные потери, потери давления на фение и скольжение фаз постоянны.

Расчет процесса движения ГЖС в реальном подъемнике сводится к расчету потерь на преодоление различных сопротивлений. Одни виды потерь рассчитываются по аналитическим зависимостям, другие - по эмпирическим с учетом изменения свойств продукции в функции давления и температуры.

В общем случае баланс давлений для реальной скважины можно записать в следующем виде (для подъемника длиной АН):

АР = АР + АР + АР„„ + АР, (6.311)

где АР - общий перепад давлений на длине ДЯ, Н/м;

АР - потери давления на преодоление веса гидростатического столба ГЖС высотой ДЯ с учетом скольжения газовой фазы, Н/м;

ДРр, ДР,,, АР - соответственно потери на преодоление фения, инерционные потери и потери на местных сопротивлениях, Н/м.

Потери на преодоление веса гидростатического столба смеси с учетом скольжения газовой фазы можно представить следующим образом:

ДР,,=ДР- + ДР,,, (6.312)

где ДРГ - потери на преодоление веса гидростатического столба «идеальной» смеси, т.е. такой смеси, относительная скорость газовой фазы у которой равна нулю (и„ = О);

АР - потери за счет скольжения газовой фазы при и„ > 0.

Так как слагаемое АР в (6.311) мало (находится в пределах ошибок измерения параметров, определяющих процесс движения ГЖС), то им можно пренебречь. В этом случае выражение (6.311) с учетом (6.312) перепишем так:

ДР = Д/Г + + А/.Р + А/и,, • (6.313)

Рассмотрим влияние дебита скважины (скорости движения жидкости) на слагаемые выражения (6.313):

® АР - увеличение дебита скважины при прочих неизменных условиях приводит к увеличению АР, т.к. это слагаемое является функцией скорости движения жидкости.

® ДРр - с увеличением дебита скважины (скорости жидкости) эти потери также увеличиваются.

® ДР - потери на скольжение газовой фазы также при про»шх неизменных условиях зависят от скорости движения жидкости. Вернемся к рис. 6.4. Из рассмотрения данного рисунка следует, что при Re < 10 увеличение скорости движения жидкости не влияет на «сколь-

жение»

. При Re > 10 рост скорости движения жидкости

(рост Re) приводит к снижению скорости стесненного движения газовых пузырьков, т.е. потери на скольжение в определенных фаницах Re (т.е. дебита) при увеличении скорости жидкости снижаются.

® Анализ Д/™ для неизотермического процесса (с учетом выражений (6.150) и (6.161)). Плотность «идеальной» смеси р";;:

Т,Р т„ где М - массовый расход смеси, кг/с;
