2. Ухудшение показателей работы насоса при откачке парафи-нистых нефтей вследствие отложения парафина в клапанах.

3. Возможность усталостных разрушений колонны НКТ. Резюмируя, следует отметить, что вибрационные насосы можно

отнести к перспективным техническим средствам эксплуатации скважин, в том числе и для шельфовых месторождений.

9.7. ПОГРУЖНЫЕ ВИНТОВЫЕ НАСОСЫ

9.7.1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

Эти установки, известные как установки с насосом типа MOINEAU, представляют значительный интерес для эксплуатации скважин и получили определенное распространение в добыче нефти.

а б в

Рис. 9.49. Винтовой насос: а - ротор; 6 - статор; в - насос в сборе; 1 - корпус иасоса; 2 - полость между статором и ротором

Винтовой насос представлен на рис. 9.49 и состоит из ротора (рис. 9.49 а) в виде простой спирали (винта) с шагом 1 и статора (рис. 9.49 б) в виде двойной спирали с шагом 1, в два раза превышающим шаг ротора, т.е.

/ = 2/р. (9.352)

На рис. 9.49 в схематично показана часть винтового насоса в сборе. Основными параметрами винтового насоса являются диаметр ротора D, длина шага статора 1 и эксцентриситет е. Полости, сформированные между ротором и статором, разделены. При вращении ротора эти полости перемещаются как по радиусу, так и по оси. Перемещение полостей приводит к проталкиванию жидкости снизу вверх, поэтому иногда этот насос называют насосом с перемещающейся полостью.

Ротор представляет собой однозаходный винт с плавной нарезкой и изготавливается из высокопрочной стали с хромированным или иным покрытием против истирания. Статор представляет собой двухзаходную винтовую поверхность с шагом в два раза большим, чем шаг винта ротора, изготавливается из резины или пластического материала и устанавливается в корпусе насоса.

Ось статора

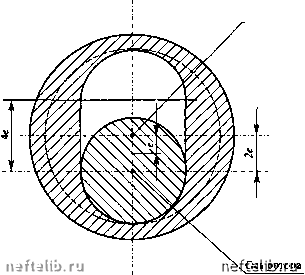

Рис. 9.50. Поперечное сечение статора и ротора винтового насоса

к материалу для статора предъявляются достаточно жесткие требования.

В любом поперечном сечении статора лежит круг, а центры этих кругов лежат на винтовой линии, ось которой является осью вращения ротора. В любом поперечном сечении ротора круговое сечение смещено от оси вращения на расстояние «е», называемое эксцентриситетом.

Поперечные сечения внутренней полости стагора вдоль оси одинаковы, но повернуты относительно друг друга; через расстояние, равное шагу статора 1, эти сечения совпадают. Сечение внутренней полости статора представляет собой две полуокружности с радиусом, равным радиусу сечения ротора, центры которых (полуокружностей) раздвинуты на расстояние 4е. При вращении ротора он вращается вокруг собственной оси; одновременно сама ось ротора совершает вращательное движение по окружности диаметром 2е (см. рис. 9.50).

Спиральный гребень ротора по всей его длине находится в непрерывном контакте со статором; при этом между ротором и статором образуется полость, площадь сечения которой равна произведению диаметра ротора D на расстояние 4е, а осевая длина этой полости равна шагу статора 1. Эта полость заполнена откачиваемой продукцией скважины, и при повороте ротора на один оборот продукция перемещается вдоль его оси на расстояние 1.

Таким образом, фактическая суточная подача винтового насоса Q (мсут) такова:

Q = 4eDl,

Q = 6Q-24AeDlpr\ (9.353)

Q = 11520 eDlm\, (9.354)

где е - эксцентриситет, м; D - диаметр ротора, м;

1, - соответственно шаг статора и ротора, м;

п - число оборотов ротора, 1/мин;

Т1 - коэффициент подачи установки, д.ед.

Выше рассмотрены основные положения одновинтового пофужного насоса, главным конструктивным недостатком которого является возникновение осевой силы за счет перепада давлений на выкиде и приеме, действующей на ротор.
