верхностью статора, и при одинаковом напоре Н подача жидкости Q возрастает. Характеристики винтового насоса позволяют применять его в определенном диапазоне высот подъема (напора) и подач (аналогично пофужному центробежному насосу) при допустимом КПД.

Расчет технологических параметров работы установки винтового насоса не отличается от изложенного ранее.

9.8. УСТАНОВКИ С ДИАФРАГМЕННЫМИ НАСОСАМИ

Диафрагменные насосы являются насосами объемного типа. Основным рабочим элементом насоса является диафрагма, которая отделяет откачиваемую жидкость от контакта с другими элементами насоса.

Скважинный диафрагменный насос приводится в действие пофуж-ным элекфодвигателем, аналогичным используемому в установках с винтовыми насосами. Установка состоит из наземного и пофужного оборудования. Наземное оборудование аналогично таковому для эксплуатации скважин винтовыми насосами. Пофужной афегат спускается в скважину на колонне НКТ, а питание электродвигателя осуществляется по кабелю, закрепляемому на колонне НКТ.

80 60 40 20

20 10 О

О 200 400 600 800 1000 Я, м Рис. 9.51. Характеристики погружного винтового иасоса ЭВНТ5А-100-1000: 1 - подача g; 2 - потреблиемаи мощность N; 3 - КПД; - вода; - жидкость визкостью 140 мПа-с

Схема пофужного афегата представлена на рис. 9.52. Глубинный насос состоит из двух частей: верхней, в которой размещена круглая диафрагма 5, делящая эту часть на наддиафрагменную полость и являющаяся, по существу, насосом с нагнетательным клапаном 3 и всасывающим клапаном 4, и нижней поддиафрагменной полости А, которая заполнена маслом. Полость А образована диафрагмой 5, а также парой «цилиндр 8-поршень 9», которые размещены в корпусе 10, в верхней части которого имеется осевой канал 6, сообщающийся с камерой А. Сверху поршень подпружинен винтовой пружиной 7. Между погружным элекфодвигателем 15 и поршнем 9 имеется камера Б, также заполненная маслом. В нижней части поршень 9 контактирует с эксценфиком И, закрепленным на оси в опоре 12. На этой же оси закреплено зубчатое колесо 13. Второе зубчатое колесо 14 закреплено на выходном валу пофужного элекфодвигате-ля 15. Зубчатые колеса 13 и 14 образуют угловую зубчатую передачу. В нижней части погружного двигателя имеется KONmencaunoH-ная диафрагма 16. Элекфодвигатель, камеры А и Б заполнены одним и тем же маслом. Камеры А и Б могут сообщаться через специальный клапанный узел 18, расположенный в корпусе 10. Камера А имеет строго определенный объем, а следовательно, и объем масла в ней. Утечки масла из камеры А через зазор «цилиндр-поршень» в камеру Б приводят к открытию клапанного узла 18 и восполнению масла в камере А. Излишки масла в камере А также сбрасываются в камеру Б клапанным узлом 18. Элекфическое питание погружному элек-фодвигателю подается по кабелю 17.

Насос работает следующим образом. Вращение вала двигателя приводит в действие угловую зубчатую передачу. Вместе с вращением зубчатого колеса 13 вращается эксценфик 11, приводя в возвратно-поступательное движение порщень 9, прижатый к эксценфику пружиной 7. На схеме рис. 9.52 показано нижнее положение поршня. Так как объем камеры А постоянен, пространство, освобожденное порщнем в цилиндре, заполняется маслом и диафрагма занимает нижнее положение, показанное на рис. 9.52. За время движения поршня вниз давление в наддиафрагменной полости снижается, нагнетательный клапан закрывается, открывается всасывающий клапан, и продукция скважины поступает в наддиафрагменную полость. При ходе порщня вверх давление в камере А повышается, приводя к перемещению вверх и диафрагмы. Давление в наддиафрагменной полости повыщается, всасывающий клапан 4 закрывается, а нагне-

тательный клапан 3 открывается; жидкость из наддиафрагменной полости вытесняется в колонну НКТ. Изменение объема камеры Б при движении поршня изменяет и объем масла в ней. Эти изменения компенсируются компенсационной диафрагмой 16.

Пофужной двигатель имеет частоту вращения вала 135СЫ400 оборотов в минуту. Угловая зубчатая передача снижает частоту вращения эксцентрика примерно в два раза; таким образом число двой-

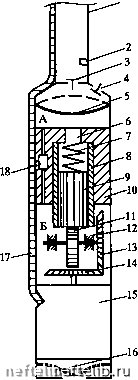

Рис. 9.52. Принципиальная схема погружного агрегата диафрагменной насосной установки:

1 - колонна НКТ; 2 - сливной клапан; 3 - нагнетательный клапан; 4 - всасывающий клапан; 5 - диафрагма; 6 - осевой канал; 7 - винтовая пружина; 8 - цилиндр; 9 - поршень; 10 -корпус; 11 -эксцентрик; 12 - опора; 13,14 - зубчатые колеса; 15 - погружной электродвигатель; 16 - компенсационная диафрагма; 17 - электрический кабель; 18 - специальный клапанный узел
