поверхностного натяжения на процесс движения газовых пузырьков в движущейся жидкости. Это необходимо для выбора критерия обработки результатов экспериментов, учитывающего влияние скорости жидкости.

На рис. 6.3 в качестве примера приведены зависимости относительной скорости газовых пузырьков в движущейся жидкости и,, от безразмерного поверхностного натяжения а/а и объемных расходов жидкой и газовой фаз (о - поверхностное натяжение раствора изопропилового спирта в воде на границе с воздухом; - поверхностное натяжение на границе «вода-воздух»).

Характер поведения представленных на рис. 6.3 зависимостей аналогичен таковому для случая неподвижной жидкости (экспериментальные точки, отмеченные цифрой 5), а совместное движение жидкой и газовой фаз приводит лишь к снижению относительной скорости тем в большей степени, чем выше скорость движения

0,9 ст/ст.

Рис. 6.3. Экспериментальные зависимости относительной скорости и„ газовых

пузырьков в трубе круглого сечения с D = 0,056 м от безразмерного поверхностного натяжения о/о, и объемных расходов жидкой и газовой фаз:

А - объемный расход воздуха 44,410 mVc; Б - объемный расход воздуха 10,41fr* м/с; 1 (О), 2 (ф ), 3 ( е), 4 (ф), 5 (ф) - соответственно при объемном расходе жидкости 44,410- мс; 29,610-; 13,3410; 210- и О м/с

жидкой фазы независимо от о/о„, т.е. скорость движения жидкой фазы не вносит качественных изменений в относительную скорость. Следовательно, влияние скорости жидкости на относительную скорость газовых пузырьков п может быть учтено введением критерия Рейнольдса по жидкости, вычисляемого следующим образом:

(6.25)

где - эквивалентный диаметр подъемника, принимаемый равным диаметру трубы круглого сечения D и вычисляемый для кольцевых и серповидных сечений по формуле:

D,=D-d\ (6.26)

D - внутренний диаметр трубы круглого сечения, м; d - наружный диаметр внутренней вставки, м;

- приведенная скорость движения жидкой фазы, м/с

(6.27)

q - объемный расход жидкости, мс.

Исходя из изложенного обобщение экспериментальных данных может быть выполнено на основании следующей зависимости:

(6.28)

По результатам экспериментальных исследований построена

зависимость с =/ (Re), представленная на рис. 6.4. Аналитическое выражение данной зависимости можно представить в виде:

= 1п

-0,303 +1,098,07 - 33,9 (In In Re -1,82)

(6.29)

Отметим, что данная зависимость построена для интервала изменения числа Re от 400 до 14000.

Заменяя в (6.29) значение vl его выражением из (6.24), получим:

N-0,25

n„=0,3873g

0,76

,ирж-Рг)ч

jln -о, 303 +1,098,07 - 33,9 (In In Re, -1,82)

(6.30)

Данное выражение может быть использовано для расчета относительной скорости газовой фазы в газожидкостном потоке при эмульсионной структуре движения. Рассмотрим более подробно зависимость, представленную на рис. 6.4. Видно, что при изменении Re до

Vfn/

2000 отношение Ус остается практически равным единице, т.е. при

прочих равных условиях в области малых расходов жидкости относительные скорости газовых пузырьков в неподвижной и движущейся жидкости практически одинаковы. При дальнейшем увеличении Re, это отношение начинает снижаться, особенно, начиная с Re, = 4000. По-видимому, это связано с переходом ламинарного режима движения в турбулентный и с влиянием турбулентных пульсаций скорости и давления, искажающих траекторию вертикального движения газовых пузырьков. При определенных значениях пульсационных составляющих скорости жидкости вертикальная составляющая скорости газовых пузырьков может существенно снижаться.

Практический интерес представляет оценка степени влияния на относительную скорость и,, поверхностного натяжения о, стеснен-

100 200 300 500 80010 2 3 4 5 б 7 8 910 Re,

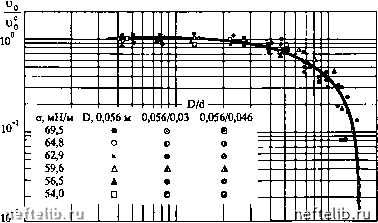

Рис. 6.4. Экспериментальная зависимость vjv = /(Re,)
