ным путем. Для этого необходимо, кроме фиксации PJt), фиксировать также зависимости PJt) и РО), которые представлены на рис. 3.13. Схема скважины и места фиксирования давлений показаны на рис. 3.14. Продолжающийся после закрытия скважины на устье приток возможен только в том случае, если в продукции скважины имеется растворенный газ, выделяющийся в скважине при давлении, меньшем давления насыщения. В этом случае продукция, находящаяся в скважине, сжимаема и только вследствие этого и возможен приток.

Для расчета притока жидкости в скважину (mVc) после ее остановки на устье можно использовать следующую зависимость:

я(0 =

затр

dAP, d.

затр

(3.53)

fmpfuKT - соответственно площадь поперечного сечения затрубного пространства и колонны насосно-компрессорных труб (лифта), м

РшРем" плотность газожидкостной смеси в затрубном пространстве и лифте соответственно, кг/м;

АР, АР„р, АРу - соответственно депрессия и разности давлений забойного и затрубного, забойного и устьевого, МПа,

Рис. 3.12. Кривая восстановления давления в «1.б(0 ln7-j-y» (методХорнера)

T + t координатах

(3.54) (3.55) (3.56)

Суммарный объем продукции, поступившей в скважину после ее остановки q (м"*), таков:

t,=P,{t)-Py{t)-

Рем"?

(3.57)

В процессе притока продукции в скважине происходит сепарация свободного газа как в затрубном пространстве, так и в лифте, что приводит к изменению плотности смеси в этих элементах, т.е.

Рем =Рсм(0 и Рем =Рсм(0- кроме того, в скважине в процессе притока происходит перераспределение температуры, что также влияет на точность расчета притока. Таким образом, расчетные зависимости (3.53) и (3.57) являются приближенными.

Обработка КВД может быть произведена с учетом притока и без учета притока. Существует несколько методов обработки КВД

Время г

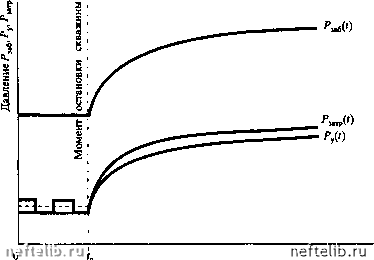

Рис. 3.13. Зависимость забойного (Я,,,,), затрубного (Я„р) и устьевого (Я) давлений в функции времени в исследуемой скважине

как с учетом притока, так и без учета. Все методы обработки можно разделить на две группы:

1. Аналитические

а) без учета притока;

б) с учетом притока.

2. Графоаналитические

а) с учетом притока

- интегральный метод;

- дифференциальный метод;

- операционный метод;

б) без учета притока.

Со всеми вышеперечисленными методами можно познакомиться в специальной литературе по исследованию скважин и пластов, а ниже мы будем следовать С.Н. Бузинову и И.Д. Умрихину.

-:зх-

777777

t 3.5(0 f

Рис. 3.14. К притоку продукции скважины после ее остановки
