- при постоянных диаметре подъемника и устьевом давлении, но при переменной обводненности продукции.

В этих случаях длина подъемника может приниматься как постоянной, так и переменной.

На рис. 7.4 приведены кривые распределения давления по длине подъемника для различных подач (дебитов скважин).

Порядок построения характеристической кривой подъемника для Q, и устьевого давления Р, с использованием КРД рис. 7.4 следующий. Откладывают на оси давления величину Р, (рис. 7.4) и на пересечении перпендикуляра из точки Р, с кривой Q, находят точку Из этой точки откладывают глубину спуска бащмака НКТ Яд, которой соответствует на кривой Q, (точка Б,) давление у бащ-

Давление Р

636261

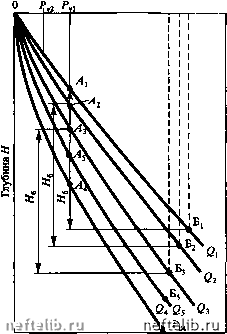

Рис. 7.4. Кривые распределения давления по длине подъемника постоянного диаметра {d = const), работающего на продукции с постоянной обводненностью (л, = const) при различных подачах (дебитах скважины);

q, > q, > qj > q4 > Q,

мака подъемника Р. Координаты данной точки Q, -P наносят на зависимость Р= f (б) (рис. 7.5).

Поступая аналогично, строят точки -Р, Q,-Р и т.д., соединяя которые, получают характеристическую кривую подъемника для устьевого давления Р , постоянной глубины спуска подъемника Яр, его диаметра d и обводненности продукции п. Аналогичные построения выполняются для других давлений на устье Р, Р, и т.д. Подобные характеристические кривые строятся для всех диаметров подъемников, выпускаемых промышленностью: 38,1; 50,8; 63,5; 76,2 и 101,6 мм.

При заданных условиях эксплуатации скважины, например, заб = Лабжж " =1 строятся зависимосги Q =f{P) для различных стандартных диаметров труб cf,, d, cf, и т.д. Указанные зависимости представлены на рис. 7.6. На этот же рисунок нанесена линия минимального забойного давления, определяемая законом работы пласта и свойствами продукции скважины, а также индика-

Qs Qa

Ql Gl

Подача Q

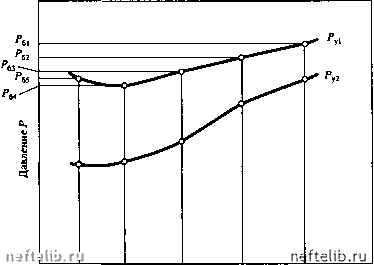

Рис. 7.5. Характеристические кривые подъемника при (и,, rf, Я„) = const;

Р > Р

торная диаграмма скважины (линия 1). Из рис. 7.6 видно, что эксплуатация данной скважины возможна подъемниками двух диаметров: - с дебитом Qad, - с дебитом В данном случае оптимальным вариантом является второй, для которого забойное давление не снижается ниже допустимого Р(,,„„, а закон работы подъемника диаметром d, полностью согласуется с законом работы пласта (точка А).

Таким образом, для заданных условий эксплуатации скважины (завлон yi) дебит составит Q, при использовании подъемника диаметром d,.

Используя характеристические кривые в зависимости от обводненности продукции и, при постоянных значениях Р, d тлН (рис. 7.7), можно определить подачу и забойное давление Р, при

* заб. доп

Подача (дебит) Q

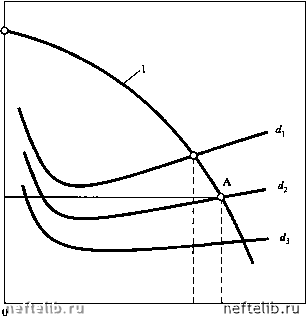

Рис. 7.6. Характеристические кривые для подъемников различного диаметра при (Pj, и,, Я„) = const; < d, < rf,; 1 - индикаторная диаграмма

скважины
