Покажем это на примере нефти бавлинской свиты Сивинского месторождения Пермской области. На рис. 4.12 приведена зависимость газонасыщенности нефти от давления G=f{P). При давлении на устье скважины = 2 МПа в подъемнике выделяется всего 14 mVm свободного газа (приведен к стандартным условиям). Энергия этого количества газа достаточна для подъема продукции (безводная нефть) на высоту /г, = 200 м, то соответствует давлению Р,,, = 1,6 МПа. При снижении давления на устье до Р = 0,15 МПа из нефти выделяется 53 кгУм свободного газа, и энергия этого количества газа достаточна для подъема продукции на высоту /г = 500 м, что соответствует давлению Р., ~ 4МПа. Прирост давления в системе за счет разгазирования нефти и роста газлифтного эффекта составляет (Р,, - Р, .) = 2,4 МПа, который расходуется на подъем продукции в скважине.

Таким образом, при использовании мультифазного насоса на устье добывающей скважины давление в системе ППД может бьггь снижено на величину {Р-Р\ + РгГР\) = (2-0,15 -I- 4-1,6) = 4,25 МПа, что соответствует снижению N., до величины Л„,„,„.

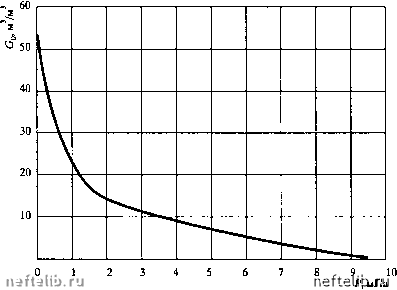

Рис. 4.12. Зависимость G„ = ДР) дл» нефти бавлинской свиты Сивинского месторождения (Пермская область)

Уравнение баланса энергии в данном случае записывается в виде:

•По,

(4.96)

где ri, - КПД процесса подъема продукции в скважине при снижении вплоть до атмосферного. Из вышерассмотренного примера следует, что ri, вп раз выше, чем ri,, т.е.

Т1,=«-Т1,, (4.97)

где п - положительное число больше единицы.

При неизменных объеме добываемой продукции и давлении на вход в пункт сбора и подготовки полезные мощности Л,,, должны быть одинаковыми. Приравнивая правые части (4.94) и (4.96) с учетом (4.97), получаем:

и11(1Д, 1

/V„,(«-l)Tl4T1,+/V,.„„,,T1, Т11Л2Л3Т14Л5

(4.98)

т.е. при реализации данной системы выработки запасов вводимая в системе ППД мощность Л,,, , может быть существенно снижена до величины Л .

топ

Рассмотрим следующий пример:

Л,„.л., = 1000kBt;7V,„„,,, = 100kBt;7V,„, = 1000кВт;« = 1,3; л, = 0,9; = 0,95; л, = 0,9; Л4 = 0,95; л,, = 0,6; л, = 0,8.

1000-

1000(1,3-1)-0,95-0,6 + 100.0,8 0,9-0,95-0,9-0,95 0,6

1U00-1Z1180 0,4386

427,7 1,3

= 329 кВт

т.е. в системе ППД вводимая мощность может быть снижена более чем в 3 раза и составлять 329 кВт вместо 1000 кВт, что приводит к существенному экономическому эффекту.

Таким образом, система управления выработкой запасов путем ППД заводнением в настоящее время должна быть пересмотрена в сторону снижения давления и объема закачки.

ГЛАВА 5

УПРАВЛЕНИЕ ПРОДУКТИВНОСТЬЮ СКВАЖИН

Как было показано в предыдущем разделе, управление некоторыми параметрами призабойной зоны скважины (ПЗС) может быть использовано для изменения продуктивности добывающих или нагнетательных скважин. В процессе эксплуатации скважин их производительность, как правило, снижается по целому ряду причин. Поэтому методы искусственного воздействия на ПЗС являются мощным средством повышения эффективности выработки запасов углеводородов.

Среди многочисленных методов управления продуктивностью скважин путем воздействия на ПЗС (см. табл. 4.1) не все обладают одинаковой результативностью, но каждый из них (или их группы) может дать максимальный положительный эффект только при условии обоснованного подбора конкретной скважины. Поэтому при использовании того или иного способа искусственного воздействия на ПЗС вопрос подбора скважины является принципиальным. При этом обработки, даже эффективные, проводимые в отдельных скважинах, могут не дать существенного положительного эффекта в целом по залежи или месторождению как с позиции интенсификации выработки запасов, так и с позиций повышения коэффициента конечной нефтеотдачи.

Прежде чем перейти к рассмотрению тех или иных методов искусственного воздействия на ПЗС с целью управления продуктивностью скважин, рассмотрим некоторые общие методологические вопросы.

5.1. СИСТЕМНЫЙ ПОДХОД К ОБРАБОТКАМ ПЗС

Системная технология управления продуктивностью скважин изложена в РД-39-0147035, поэтому ниже рассмотрены лишь основные принципы ее промышленного использования.

Системная технология в своей основе предполагает интенсификацию выработки слабодренируемых запасов углеводородов из неоднородных коллекторов, а также определяет принципы получения максимального эффекта при использовании методов увеличения продуктивности скважин. Отметим, что под термином «слабодренируемые запасы» понимаются запасы углеводородов на участках залежей с ухудшенными фильтрационными свойствами.
