сетке или в центре квадрата - при квадратной сетке. Обращенные системы характеризуются тем, что добывающие скважины располагаются на месте нагнетательных, а нагнетательные - на месте добывающих при прямой системе.

К прямым системам по правильной геометрической сетке относятся: четырехточечная и семиточечная системы (в основе лежит равносторонний треугольник), пятиточечная и девятиточечная системы ( в основе лежит квадрат), которые представлены на рис. 4.5.

Для характеристики систем введем следующие обозначения (см. рис. 4.5 а):

а - расстояние между нагнетательными скважинами в ряду; d - расстояние между рядом нагнетательных и добывающих скважин.

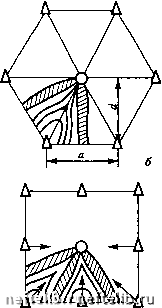

Рис. 4.5. Прямые площадные системы заводнения:

А - нагнетательные скважины; О - добывающие скважины; а - четырехточечная система; б - семиточечная система; в - пятиточечная система; г - девятиточечная система

Рассмотрим названные системы.

1. Четырехточечная система (рис. 4.5 а)

В основе - равносторонний треугольник, по углам которого размещены три нагнетательные скважины, а на пересечении биссектрис - одна добывающая скважина (в сумме на элементе 4 скважины).

Характеристика системы следующая:

- отношение dia > 1/3;

- соотношение количества нагнетательных скважин п , к ко-

личеству добывающих п скважин

- максимальная эффективность Е~ 66%.

2. Семиточечная система (рис. 4.5 б)

При этой системе - в основе также равносторонний треугольник, на базе которого формируется шестиугольник, по углам которого размещены шесть нагнетательных скважин, а в центре - одна добывающая (в сумме 7 скважин). Характеристика данной системы такова:

- отношение d/a > 1;

- соотношение количества нагнетательных и добывающих сква-жини,,./и.,,=2;

- максимальная эффективность Е=15%.

3. Пятиточечная система (рис. 4.5 в)

В основе системы лежит квадрат, по углам которого размещены 4 нагнетательные скважины, а в центре - добывающая (в сумме пять скважин). Характеристика системы следующая:

- отношение d/a=0,5;

- соотношение n.J п=1;

- максимальная эффективность Е,=12%.

4. Девятиточечная система (рис. 4.5 г)

При этой системе - в основе также квадрат, по углам которого и посередине сторон которого размещены 8 нагнетательных, а в центре - одна добывающая (в сумме девять скважин). Характеристика системы следующая:

- отношение d/a = l;

- соотношение nj п=3;

- максимальная эффективность Е=76%.

Линейное размещение нагнетательных и добывающих скважин представлено на рис. 4.6. Оно реализуется в двух вариантах:

первый - нагнетательные и добывающие скважины пробурены друг против друга (рис. 4.6 а);

второй - добывающие скважины пробурены со сдвигом по от-нощению к нагнетательным на половину расстояния между ними (рис. 4.6 б).

Для обеих систем отнощение d/a = l, соотнощение и,,,./ п=1, а максимальная эффективность для первого варианта£,,=57%, для второго - Е>51%.

Обращенные системы площадного заюднения также применяются на практике, несмотря на то, что по эффективности они уступают прямым (четырехточечная система имеет максимальную эффективность менее 66%, в то время как прямая 66%; пятиточечная-одинаковая эффективность прямой и обращенной систем - 72%; семиточечная обращенная характеризуется максимальной эффективностью > 66%, а прямая - 75%; девятиточетаая обращенная система имеет эффективность 72%, а прямая-76%). В то же время, уступая несколько прямым системам в эффективности, обращенные системы (кроме пятиточечной):

- четырехточечная уступает прямой и по количеству нагнетательных скважин, которых в обращенной системе в два раза больше, т.е. четырехточечная обращенная имеет все худщие характеристики в сравнении с прямой;

- семиточечная обращенная характеризуется в два раза меньшим количеством нагнетательных скважин, т.е. может оказаться экономически предпочтительной;

Рис. 4.6. Линейные системы расположения скважин:

1 - ряд нагнетательных скважин; 2 - ряд добывающих скважин; а - без сдвига добывающих скважин по отношению к нагнетательным; б - со сдвигом на половину расстояния между нагнетательными скважинами
