Подставляя (9.23) в (9.22), окончательно получаем:

" вЛЛ,Л)(1-5) + в„(Р,,Г,)5- (9-24)

Анализ выражения (9.24) показывает:

приВ = 0 (pjy,

приВ=1 "-.JP.rj-

Независимо от обводненности продукции при в„(Л, > 1 и eJPj Л) 1 коэффициент, учитывающий объемные свойства продукции.

Во всех других случаях: eJ{P, Г ) > 1 и в{Р, Г.) = 1; в„(Р, Л) < 1 и

*в(Л> Л) = 1; *н(Л Л) > 1 *в(Л> Л) > 1 необходимо проводить дополнительный анализ величины коэффициента г\.

В общем случае коэффициент подачи Т1 является произведением всех рассмотренных коэффициентов, т.е.

Л = РЛх(1-Л)Л„е. (9.25)

Таким образом, если: Р < 1, 1, (1 - Т1) < 1, < 1, то численная величина коэффициента подачи нормально работающей насосной установки (СШНУ) может изменяться так:

т.е., если коэффициент подачи насосной установки больше единицы, это не является абсолютным доказательством фонтанирования скважины через насос без дополнительных исследований работы установки. Если коэффициент подачи снижается до 0,5 и менее, требуется тщательная проверка работы установки в целом и принятие соответствующих решений.

9.3.5. КОЭФФИЦИЕНТ НАПОЛНЕНИЯ СКВАЖИННОГО ПЛУНЖЕРНОГО НАСОСА

Коэффициентом наполнения насоса Р называется отношение объема жидкости, поступившей в цилиндр насоса из скважины V при такте всасывания, к объему, описанному плунжером F:

(9.26)

Под мертвым пространством насоса будем понимать разность объема цилиндра насоса и объема, описываемого плунжером между нижней и верхней мертвыми точками (объем между всасывающим и нагнетательным клапанами, когда плунжер находится в нижней мертвой точке):

К = У.-К- (9-27)

Рассмотрим основные процессы, происходящие в цилиндре насоса при откачке газожидкостной смеси (рис. 9.5).

а. Плунжер находится в нижней мертвой точке (НМТ) Давление в цилиндре насоса (в мертвом пространстве) равно давлению на вькоде из насоса Р , а перепад давлений в нагнетательном клапане АР равен нулю, т.к. скорость течения жидкости через нагнетательный клапан равна нулю. Мертвое пространство в общем случае заполнено жидкостью V и свободным газом V. При этом:

К=К = к. + у..- (9-28)

Всасывающий клапан насоса в этом положении плунжера закрьп.

НМТ -i

Рц тг РсовЛ

Ргш + ч.,,

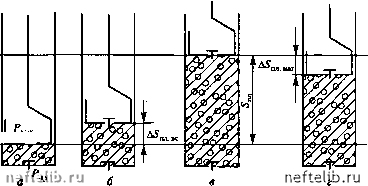

Рис. 9.5. к рабочему процессу в скважинном плунжерном насосе

б. Такт всасывания (начальный период)

При движении плунжера из НМТ вверх нагнетательный клапан закрывается, а давление в цилиндре насоса снижается. Объем цилиндра, освобождаемый плунжером, заполняется расширяющейся из мертвого пространсгва жидкостью, расширяющимся свободным газом из мертвого пространсгва, а также дополнительно выделяющимся и расширяющимся газом из жидкости в мертвом пространстве. При этом предполагается отсутствие утечек. В процессе указанных превращений в мертюм пространсгве после начала движения плунжера из НМТ плунжер проходит вверх определенное расстояние.

В процессе движения плунжера вверх нагнетательный клапан закрыт и давление в цилиндре насоса снижается от давления нагнетания Р до давления всасывания Р. Всасывающий клапан в течение этого времени также закрыт. К моменту времени, когда Лиг - Лс открывается всасывающий клапан, но плунжер к этому моменту уже проходит расстояние .

На данный момент времени имеем:

К =к + к= (9.29)

где AFj - объем, описанный плунжером на пути А5 ;

жм - объем жидкости в цилиндре насоса на момент открытия всасывающего клапана при Р = Р\

F,„ - объем свободного газа в цилиндре насоса на этот же момент.

в. Такт всасывания

После открытия всасывающего клапана в цилиндр поступает продукция скважины, состоящая из жидкости V и газа F; при этом давление в цилиндре насоса остается постоянным и равным давлению всасывания Р .

На момент времени, когда плунжер находится в верхней мертвой точке, имеем:

К = К + К = Ко + к + к. + • (9.30)

г. Такт нагнетания (начальный период)

При движении плунжера из верхней мертюй точки (ВМТ) вниз давление в цилиндре насоса повышается. В момент времени, когда оно достигнет давлешы на приеме Р„р, всасывающий клапан закрывается. При дальнейшем движении плунжера вниз давление в цилиндре повышается и в какой-то момент времени достигает величины давления на-
