значение ф, ниже которого невозможно само существование газожидкостной смеси.

На рис. 6.6 представлены графические зависимости ф = f(Ji), анализ которых показывает:

- в восходящем потоке ГЖС при постоянном объемном расходном газосодержании р истинное газосодержание ф снижается по мере роста параметра R (при росте относительной скорости и снижении приведенной скорости жидкости q/f);

- в нисходящем потоке ГЖС каждому фиксированному значению параметра R соответствует свое собственное и единственное значение минимального истинного газосодержания ф, а само ис-

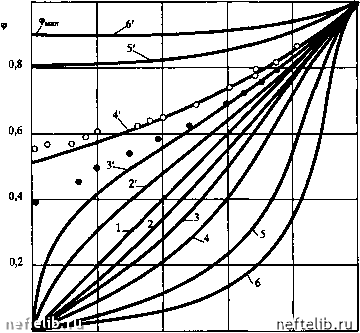

Рис. б.б. Зависимости ф = R) для восходящего (кривые 2,3, 4, 5 и б) и нисходящего течения ГЖС (кривые 2, 3, 4, 5 и 60 соответствеино при R = 0,5; 1,0; 2,0; 5,0 и 10,0; прямая 1 соответствует параметру X = 0; О > • - эксперимеитвльиые данные нисходящего течения ГЖС при Fr = 2 и Fr = 4 соответственно

тинное газосодержание ф больше объемного расходного р. Для нисходящего течения на рис. 6.6 нанесены экспериментальные точки при течении ГЖС в нисходящем наклонном трубопроводе для чисел Фруда по смеси Fr = 4. Легко показать, что между параметра-

и Fr„ = - (г5„ - приведенная скорость движения

ми Л =

газожидкостной смеси) q + V

существует следующая взаимосвязь: (9 + П"о

qyfFQD-

(6.56)

(6.57)

Таким образом, хорошее качественное совпадение теоретических зависимостей ф = /фД) с экспериментальными данными говорит о правильности физики рассматриваемого явления.

Для упрощения расчетов по (6.47) и (6.49) в отдельных случаях можно пренебречь массой газа (р,. = 0). Тогда зависимость (6.47) примет вид:

Рем о/--g + -V-qf+ 4u„/g Рж 2vJ

(6.58)

О uo

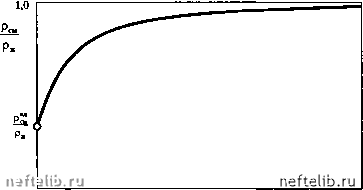

Рис. 6.7. Зависимость относительной плотности ГЖС от относительной скорости газовой фазы при {q, V,f) = const

а зависимость (6.49) запишется так:

+ 4R

Рж 2R

(6.59)

На рис. 6.7 представлена зависимость относительной плотности смеси р„/р, от относительной скорости газовой фазы при постоянных величинах V, q и f, построенная по выражению (6.58), откуда видно, что по мере роста относительной скорости V),, увеличивается и относительная плотность смеси, т.е. относительная скорость является существенным параметром, с помощью которого можно управлять плотностью ГЖС. При относительной скорости газовой фазы, равной = О, плотность ГЖС минимальна и будем называть ее «идеальной» плотностью смеси р™.

6.3.2. ПЛОТНОСТЬ СМЕСИ «ГАЗ-НЕФТЬ-ВОДА»

Случай движения смеси, состоящей из газа, нефти и воды, является более сложным. Введем некоторые параметры, которые характеризуют наличие воды в потоке.

Водным числом В назовем отношение объема воды {VJ или объемного расхода воды (д) к объему (УJ нефти или объемному расходу (qj нефти:

Объемным водосодержанием В (истинным - ф,) назовем отношение объема воды к объему смеси «вода-нефть» при данных термодинамических условиях.

где - объемное расходное водосодержание. Массовое расходное водосодержание В:
