СТИ не снизится ниже величины г = ri- Эта величина может быть рассчитана следующим образом:

Л, = Г12 = Г1„„.-(5-6)%, (9.226)

т.е. допускается работа насоса с КПД на 5-6 % ниже максимальной величины г. Такой подход существенно расширяет область применения выпускаемых наружных центробежных насосов и ограничивает количество их типоразмеров.

Для характеристик насоса, представленных на рис. 9.26, напор на режиме нулевой подачи является максимальным и практически малозависимым от свойств откачиваемой жидкости, т.е. Яц = const. Мощность холостого xoaaN расходуется на преодоление механического и гидравлического трения при вращении вала насоса с рабочими колесами в откачиваемой продукции (при Q = 0).

Зависимость напора от подачи Q-Н буцем называть основной характеристикой насоса. По форме основной характеристики все пофуж-ные центробежные насосы можно разделить на фи типа (рис. 9.27):

- характеристика с максимальной точкой;

- пологопадающая характеристика;

- крутопадающая характеристика.

По целому ряду причин наихудшими для эксплуатации скважин являются насосы с характеристикой с максимальной точкой, а наилучшими - насосы с пологопадающей характеристикой. Как видно из рис. 9.27, потеря напора в рациональной области подач для насосов с характеристикой с максимальной точкой составляет АН,; для насосов с пологопадающей характеристикой - АН,; для насосов с крутопадающей характеристикой - АН при этом > ДЯ, > АН,. Таким образом, наименьшая потеря напора в рациональной области работы насоса характерна для насосов с пологопадающей характеристикой, что является их существенным эксплуатационным преимуществом.

Паспортные характеристики погружных ценфобежных насосов, как уже отмечалось, получены при работе на воде. Разнообразие эксплуатационных условий скважин фансформирует водяные характеристики, иногда сушественно. Основное влияние на характеристики центробежных насосов оказывают вязкость откачиваемой жидкости и содержание в жидкости свободного газа.

Многолетняя практика широкомасштабного применения погружных центробежных электронасосов позволила выявить еще

одну особенность: реальные характеристики серийных насосов при их стендовых испытаниях на технической воде несколько отличаются от паспортных. Как правило, реальные характеристики Q-Я и Q-Л располагаются ниже паспортных, что требует корректировки паспортных характеристик.

9.4.3. КОРРЕКТИРОВКА ПАСПОРТНЫХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО НАСОСА

При подборе погружного центробежного насоса для эксплуатации скважин необходимо предварительно скорректировать паспортные характеристики для получения реальных характеристик насоса. Реальные характеристики можно получить после проведения стендовых испытаний каждого насоса при работе его на технической воде. Однако на практике этот путь не всегда осуществим по целому ряду объективных причин. В этом случае реальные харак-

0 Ql Q, Сг е,м/сут

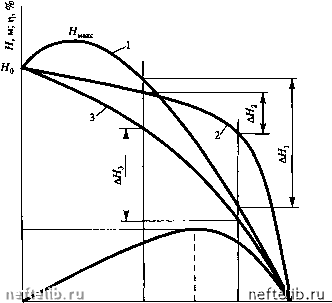

Рис. 9.27. Типы характеристик погружных центробежных насосов: 1 - с максимальной точкой; 2 - пологонадающая; 3 - крутопадающая

теристики можно получить путем корректировки паспортных. Корректировке подлежат два параметра: напор и КПД. Зависимость Q-Л остается паспортной. Алгоритм корректировки паспортных характеристик заключается в следующем:

1. Для данного насоса выбирают ряд значений подач

и т.д., часть из которых находится слева, а часть - справа от оптимальной подачи данного насоса Q.

2. Для выбранных подач Q, и т.д с паспортных характеристик этого насоса определяют соответствующие этим подачам напоры я/, Н,, Ну Н и т.д., а также КПД ti, ti ti, и т.д.

3. Рассчитывают снижение напора дя по следующей формуле:

дя = 0,92 я„ / (3,9 + 0,023е„, J, (9.227)

где я , Q - соответственно паспортные напор и подача на оптимальном режиме работы насоса (при л).

4. Рассчитывают скорректированные (реальные) напор Н[,Н[,Н,Н\ и КПД Т11,т12,т1з,т1д и т.д. по следующим формулам:

Н; = Н,-АН, (9.228)

Т1;=Т1,(1-дя/я,), (9.229)

где i - порядковый номер выбранных подач (1,2, 3, 4 и т.д.).

По вычисленным значениям я/ и т строят скорректированные (реальные) характеристики Q-Н- и Q-г, которые для насоса ЭЦН5А-360-600 представлены на рис. 9.28. Указанные скорректированные характеристики (пунктирные линии) и должны использоваться в дальнейщем при подборе установок к конкретным условиям скважин.

9.4.4. ВЛИЯНИЕ ВЯЗКОСТИ ОТКАЧИВАЕМОЙ ЖИДКОСТИ НА ХАРАКТЕРИСТИКИ ПОГРУЖНОГО ЦЕНТРОБЕЖНОГО НАСОСА

Влияние вязкости жидкости на характеристики центробежного насоса изучалось экспериментально многими отечественными и зарубежными исследователями. Прежде чем приступить к изложению и обобщению результатов этих исследований, остановимся вкратце на необходимых и достаточных критериях подобия, используемых при обобщении экспериментальных данных о влиянии вязкости жидкости на внещние параметры работы центробежного насоса, которые найдены из анализа размерностей. Основными величинами центробежных насосов, по А.И. Степанову, являются:
