в первом приближении относительная скорость движения газовой четки х> может быть рассчитана по формуле

o.c,C2y[gd, (6.354)

где Cj - коэффициент, учитывающий движение газовой четки в неподвижной жидкости, зависящий от числа Рейнольдса четки

Re„=-

(6.355)

Cj - коэффициент, учитывающий движение газовой четки в подвижной жидкости, зависящий от числа Рейнольдса жидкости (при скорости движения ее, равной скорости смеси)

R-.=. (6.356)

и = и

ж см

Для полностью развитой четочной структуры движения смеси принимается с, с, = 0,35 и вычисляется по формуле (6.354) и Затем по найденному значению и „, по формуле (6.355) рассчитывается число Рейнольдса четки Re,,.

Если Re„ < 3000, то скорректированная относительная скорость четки и,,,, рассчитывается по формуле

!)„„ = (0,546 + 8,74 • 10 Re„)Virf ; (6.357) если Re,, > 8000, то

!)„„ = (0,35 + 8,74 • 10- Re„ ); (6.358) если 3000 < Re,, < 8000, то

и.,,, = 0,3048[l,64(0,251 + 8,74-10-" Re., +

+10,75gd (0,251 + 8,74 • 10 Re.,) +120-

3. Расчет градиента потерь на трение Эмульсионная структура

(6.359)

;ЦжиРж

где и - истинная скорость жидкой фазы, м/с;

(6.360)

(6.361)

X - коэффициент гидравлического трения для потока жидкости, определяемый в зависимости от числа Рейнольдса Re:

(6.362,

и шероховатости трубы e/d,

Е - абсолютная шероховатость, которая зависит не только от материала, из которого изготовлен трубопровод и вида обработки внутренней поверхности, но также от времени и условий его эксплуатации. Абсолютная шероховатость может быть определена из следующей таблицы.

Таблица 6.5

Абсолютная шероховатость труб

Зависимость Х= f (Re , e/d) представлена на рис. 6.40.

Четочная структура

Г ар

(6.363)

Подставляя значение р.,из (6.347) в (6.363), получим (пренебрегая массой газа):

ар ая

смРсм.ч

- + Г

10"

(6.364)

q + V + и.,,,/

где X - коэффициент гидравлического сопротивления жидкости, текущей со скоростью смеси х>, который зависит от числа Рейнольдса Re, вычисляемого по уравнению (6.356) и относительной щеро-ховатости e/d (рис. 6.40).

.Ламинарное течение .Критическая зона

.Переходная зона

. Турбулентное течение -

0,05 0,04 0,03

0,0002 0,0001

0,00005 0,00001

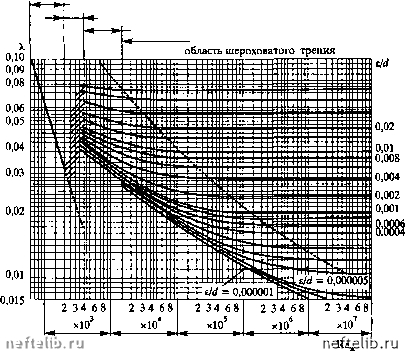

Рис. 6.40. Зависимость коэффициента А. от числа Рейнольдса Re, и относительной шероховатости e/d
