вей логарифмической зависимости Р = f (г) прямыми линиями 1 и 2, которые пересекаются в точке А (см. рис. 1.5). Эта точка и дает размеры (радиус) призабойной зоны скважины - гз,. Данный прием не является единственно возможным. Численная оценка размеров призабойной зоны может быть определена и по-другому. Например, можно разбить суммарные потери энергии при движении продукции от контура питания до стенки скважины поровну, т.е. чтобы площади 5, и были равны (см. рис. 1.6). Граница этих площадей и будет численно определять радиус ПЗС. Совершенно очевидно, что для оценки размеров ПЗС можно предложить и другие методы.

Важно подчеркнуть: какой бы метод оценки размеров ПЗС не использовался, если возникает необходимость сравнения результатов, зависящих от размеров ПЗС, при этом сравнении необходимо в обоих случаях использовать один и тот же метод расчета размеров (радиуса) ПЗС.

1.5. ГИДРОДИНАМИЧЕСКОЕ СОВЕРШЕНСТВО СКВАЖИН

Процесс течения продукции в пористой среде сопровождается определенными фильтрационными сопротивлениями, которые являются неизвестными. В призабойной зоне скважины возникают

с пЗС 1

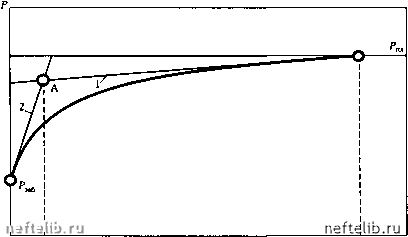

Рис. 1.5. Первый вариант определения радиуса ПЗС

дополнительные фильтрационные сопротивления, связанные, во-первых, с наличием самой скважины и, во-вторых, с конкретным ее исполнением.

Для сравнения скважин между собой и оценки каждой конкретной скважины вводятся понятия гидродинамически совершенной скважины и гидродинамически несовершенных скважин.

На рис. 1.7 приведены схемы гидродинамически совершенной и гидродинамически несовершенных скважин.

Под гидродинамически совершенной будем понимать такую скважину, которая вскрыла продуктивный горизонт на всю его толщину Лив которой отсутствуют любые элементы крепи (обсадная колонна, цементный камень, забойные устройства), т.е. скважина с открытым забоем. При течении продукции в такую скважину фильтрационные сопротивления обусловлены только характеристикой продуктивного горизонта и являются минимально возможными (рис. 1.7 а). Большинство реальных скважин относятся к гидродинамически несовершенным. Среди гидродинамически несовершенных скважин вьщеляют:

1. Несовершенные по степени вскрытия - НСВ (рис. 1.7 б);

2. Несовершенные по характеру вскрытия - НХВ (рис. 1.7 в);

3. Несовершенные по степени и характеру вскрытия - НСХВ (рис. 1.7 г).

пзс «

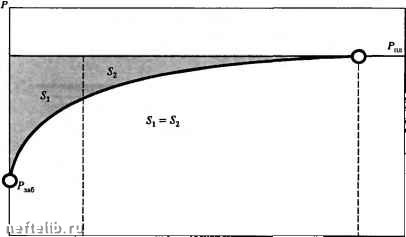

Рис. 1.6. Второй вариант определения радиуса ПЗС

Для таких скважин в призабойной зоне возникают дополнительные фильтрационные сопротивления, определяемые видом несовершенства.

1. Для скважин, несовершенных по степени вскрытия

Несовершенными по степени вскрытия называются скважины, которые вскрывают продуктивный горизонт не на всю толщину.

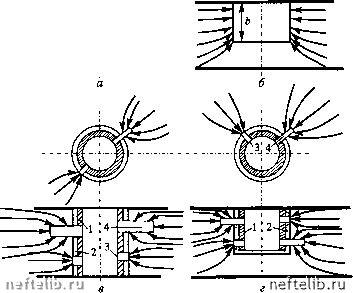

Рис. 1.7. Схемы гидродинамически совершенной (а) и гидродинамически несовершенных скважин: б - по степени вскрытия; в - по характеру вскрытия; г - по степени и характеру вскрытия;

I - обсадная колонна; 2 - цементный камень; 3 - перфорационное отверстие; 4 - перфорационный канал
