Понятно, что влияние вязкости жидкости и свободного газа видоизменяет характеристику центробежного насоса, что может быть учтено.

Закон работы подъемника описывается выражением (9.260) или (9.265).

С учетом выражений (9.256), (9.259), (9.265) и (9.273) запишем:

- (4 - )р1 + р„о = aQ -bQ + + рЧ ,gH„, + Ру. (9.274)

Полученное уравнение (9.274) и является искомым уравнением совместной работы системы «пласт-скважина-насос-подъемник», которое может использоваться при анализе различных условий работы системы.

Исходя из физического смысла и законов работы рассматриваемых элементов во всех случаях должно соблюдаться следующее условие:

Л.--[{L,-H,,,)p:g] + {P-aQ+bQ)

J> Скважина Насос

Пласт

= (Pl.g.,+n). (9.275)

Подъемпик

Если не выполняется условие (9.275), уравнение (9.274) теряет физический смысл.

Рассмотрим левые ветви зависимостей, представленных на рис. 9.38 (рост подачи установки до биак при одновременном росте устьевого давления Р). В соответствии с законом работы пласта рост Q связан со снижением забойного давления и, соответственно, давления на приеме до величины Р - АР. Снижение давления на приеме на АР, увеличивает количество свободного газа, выделяющегося из нефти. В соответствии с уравнением сепарации свободного газа у приема ЭЦН (см. главу 6), при росте Q коэффициент сепарации снижается и большее количество свободного газа попадает в насос, предопределяя переход работы насоса на нижележащую характеристику Q-Р с большим газосодержанием (рис. 9.39), например, с характеристики Г, на характеристику при одновре-

менном увеличении подачи Q, на величину AQ (линия 1); при этом Г3 > Tj. Давление, создаваемое насосом в этом случае, снижается с величины Рна величину АР.

Таким образом, левая часть условия (9.275) при увеличении Q на Д(2 снижается на величину АР = АР + АР. Чтобы выполнялось условие (9.275), необходимо снижение и правой части на эту же величину. Так как рассматриваются левые ветви зависимостей рис. 9.38, при увеличении Q на AQ увеличивается и Р на АР, т.е. правая часть (9.275) возрастает, и нарушается само это условие. Условие (9.275) является авторегулируемым, поэтому нарушено быть не может. Соблюдение его в рассматриваемом случае может быть выполнено только при условии снижения слагаемого Р™ за счет снижения PcLiT Действительно, снижение давления на приеме и коэффициента сепарации свободного газа у приема ЭЦН приводит к увеличению свободного газа, попадающего в подъемник, снижая р т на такую величину Ар, чтобы было выполнено условие:

АР„р + АР„ = (pi, - Ар)Я,„ + АР,. (9.276)

Условие (9.276) приводит к выполнению и условия (9.275).

Правые ветви зависимостей с рис. 9.38 характеризуются снижением подачи (дебита) при одновременном увеличении Р,. Снижение дебита приводит к увеличению Р на АР, увеличению коэффициента сепарации свободного газа на приеме ЭЦН и попаданию меньшего количества свободного газа в насос, что предопределяет переход на вышележащую характеристику Q-Р, по линии 1 (рис. 9.39). При этом снижается подача насоса на AQ и возрастает давление, создаваемое насосом, на величину АР. Таким образом, левая часть условия (9.275) возрастает на величину АР -I- АР,,.

Правая часть (9.275) возрастает не только за счет роста устьевого давления на величину АР,, но и за счет роста первого слагаемого, связанного с увеличением плотности газожидкостной смеси р. на величину Ар за счет меньшего количества свободного газа, попадающего в подъемник. При этом выполняется следующее условие:

АР„р + АР„ = (р:, + Др>Я,„ + АР,. (9.277)

Данное условие приводит к выполнению и условия (9.275). Рассмотрим возможные варианты работы погружного центробежного насоса в добывающих скважинах в зависимости от угла а (рис. 939):

1. Рост или снижение подачи насоса при постоянном давлении, создаваемом насосом (а = 0).

2. Рост подачи при росте давления, создаваемого насосом, или снижение подачи при снижении давления, создаваемого насосом (а < 90°).

3. Рост или снижение создаваемого насосом давления при постоянной подаче (а = 90°).

4. Рост подачи при снижении создаваемого насосом давления или снижение подачи при росте создаваемого насосом давления (а > 90°).

Таким образом, полученное уравнение совместной работы рассматриваемой системы позволяет анализировать все возможные реальные промысловые ситуации и устанавливать наилучшие условия ее работы.

Однимиз рациональных условий работы данной системы является поддержание у приема погружного центробежного насоса соответствующего давления.

Р„,МПа

Ql Q, м/сут

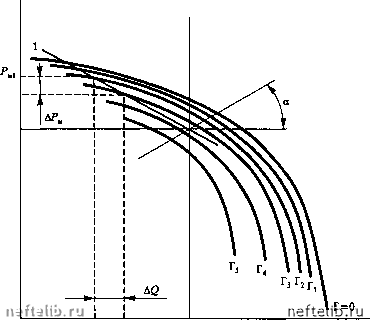

Рис. 939. Характеристики Q-погружного центробежного насоса при откачке газожидкостных смесей с различным газосодержанием: Г, >Г >Гз >rj >Г, >Г=0
