8.7. ОБОРУДОВАНИЕ ГАЗЛИФТНЫХ СКВАЖИН

На поверхности газлифтная скважина оборудуется устьевой арматурой, принципиально не отличающейся от арматуры фонтанной скважины и имеющей аналогичное назначение. В ряде случаев используют упрощенную и более легкую устьевую арматуру, позволяющую осуществлять прямую и обратную закачку газа. Так как в линии газоснабжения наблюдаются колебания давления газа, а подача газа в скважину должна осуществляться при постоянном рабочем давлении, на устье скважины устанавливают регулирующую аппаратуру. Эта аппаратура представлена, как правило, клапаном-регулятором давления с мембранным исполнительным механизмом, регулирующим и поддерживающим постоянное давление после себя. Если используется централизованная система газоснабжения, то вся регулирующая и запорная арматура, а также газовые расходомеры устанавливаются на специальных газораспределительных пунктах (ГРП). При централизованной системе газоснабжения существенно повышается ее надежность.

Важнейшим элементом оборудования газлифтных скважин являются газлифтные клапаны, размещаемые на колонне насосно-компрессорных труб в специальных эксцентричных камерах (мандре-лях). Для установки и подъема газлифтных клапанов из мандрелей применяется специальная канатная техника, состоящая из устьевого лубрикатора, гидравлической лебедки с барабаном для стальной проволоки диаметром от 1,8 до 2,4 мм, а также посадочного (съемного) инструмента (экстрактора).

Устьевой лубрикатор (рис. 8.8) представляет собой конструкцию, устанавливаемую на фланец буферной задвижки газлифтной арматуры 1 и состоящую из превентора 2 с ручным приводом 3, собственно лубрикатора 4, сальникового устройства 5, направляющего ролика 6, проволоки (каната) 7, натяжного ролика 8 и датчика натяжения проволоки 9.

Превентор 2 имеет эластичные уплотняющие элементы, с помощью которых можно перекрыть скважину даже при наличии в ней проволоки. На превенторе закреплен собственно лубрикатор 4, на верхнем конце которого расположен сальник 5, уплотняющий проволоку 7, вводимую в лубрикатор через направляющий ролик 6 и идущую на лебедку через натяжной ролик 8. Натяжной ролик 8 механически связан с датчиком натяжения проволоки 9, в котором

сила натяжения проволоки преобразуется в электрический сигнал, передаваемый по кабелю на индикатор (на рис. 8.8 не показан).

Индикатор фиксирует натяжение проволоки при проведении операций с канатной техникой.

Эксцентричные камеры (мандрели) предназначены для размещения в них газлифтных клапанов. Мандрели имеют посадочные карманы, в которых спускаемые с поверхности на проволоке газлифтные клапаны уплотняются верхним и нижним эластщшыми нефтестойки-ми кольцами и фиксируются стопорными пружинными защелками. С внещней стороны мандрели имеют отверстия, расположенные между уплотнительными кольцами и служащие для подвода закачиваемого газа к клапану. Эксцентричные камеры изготовлены таким образом, что проходное сечение НКТ и их соосность сохраняются.

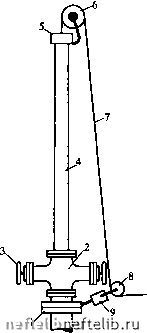

Рис. 8.8. Устьевой лубрикатор газлифтной скважины:

1 - фланец буферной задвижки газлифтной арматуры; 2 - нревентор; 3 - ручной привод превентора; 4 - лубрикатор; 5 - сальник; 6 - ролик; 7 - проволока; 8 - иатяжиой ролик; 9 - датчик напряжения проволоки (каната)

Экстрактор - инструмент, позволяющий завести в мандрель газлифтный клапан, а также извлечь его из мандреля. Для ориентации экстрактора в верхней части мандреля установлена специальная направляющая втулка, позволяющая направить инструмент в посадочный карман. Экстрактор имеет подпружиненные шарнирные соединения, позволяющие точно завести клапан в посадочный карман мандреля. На нижнем конце экстрактора имеется захватное пружинное устройство, которое освобождает (захватывает) головку газлифтного клапана, находящегося в кармане. Экстрактор спускается внутрь колонны НКТ на проволоке.

Гидравлическая лебедка имеет систему гидрооборудования в виде клапанных и золотниковых устройств, систему управления лебедкой, а также систему контроля (индикатор натяжения проволоки и указатель глубины). Лебедка двухскоростная, с приводом масляного шестеренчатого насоса от двигателя автомобиля.

Газлифтная эксплуатация реализуется в замкнутом технологическом цикле, при котором отработанный газ низкого давления собирается и дожимается для последующего использования. Для этого на промысле имеется система газоснабжения и газораспределения.

8.8. ГАЗОСНАБЖЕНИЕ И ГАЗОРАСПРЕДЕЛЕНИЕ ПРИ ГАЗЛИФТНОЙ ЭКСПЛУАТАЦИИ

Основным источником газа при газлифтной эксплуатации является газ газовых месторождений, а также попутно-добываемый газ. В процессе подъема нефти газ, выполняющий роль рабочего агента, насыщается тяжелыми газообразными углеводородами, а также содержит определенное количество жидкой фазы (отработанный газ). В замкнутом технологическом цикле отработанный газ должен быть соответствующим образом подготовлен перед подачей его на компримирование. Подготовка этого газа, в основном, заключается в его подогреве и удалении жидкой фазы. Природный газ газовых месторождений перед подачей в скважины проходит специальную обработку по удалению из него конденсата и влаги; в противном случае в системе газоснабжения и газораспределения образуются кристаллогидраты, нарушающие нормальную работу системы. Для отделения конденсата и осушки газа используются различные системы: газоперерабатывающие заводы с установками по низкотемпературной сепарации газа; абсорбционные установки для выделения из газа бензиновых фракций; установки по осуш-
