необходимо рассчитывать фонтанный подъемник для режима максимальной подачи в начальный период работы скважины и для режима оптимальной подачи - в период фонтанирования, когда дебит скважины снижается.

Рассматривая совместную работу пласта и подъемника, следует установить основные параметры, которые определяют работу каждого из этих элементов.

Уравнение притока продукции в скважину таково:

е = с(/„-Л.г,)". (7.98)

Для условий справедливости закона Дарси уравнение притока записывается в виде:

Q = K{P,-P,). (7.99)

Параметром, связывающим работу пласта и подъемника, является забойное давление которое может быть записано с учетом (7.66) в следующем виде (для случая Я,. <L):

P=P, + {L-H,)p,g. (7.100)

С учетом выражения (7.100) уравнения (7.98) и (7.99) перепишем так:

Q = k[P,-P, -{L,-H,)pgJ, (7.101)

Q = А:„р [Р - л - (4 - я„ )pU] . (7.102)

Уравнения подачи подъемника на оптимальном и максимальном режимах работы представлены в главе 6, соответственно зависимости (6.291) и (6.285) могут бьггь переписаны в следующем виде:

- оптимальный режим

а..=а.., (7.103)

- максимальный режим

.1.5

(7.104)

Условия согласованной совместной работы пласта и подъемника следующие:

- на оптимальном режиме

{рМ>-Рс, + Ру)

(7.105)

K[K,-P,-{L,-H,)p8] = 1.8d

P,-Pyf{p.8H,-P,+Py)

- на максимальном режиме

-p-p,-iL,-H,)p:gj=iM

(Р.-Ру Р«Я,

KjP,-P,-{L,-H,)p:g] = 1.8d

(Р.-Ру]

(7.106) (7.107)

(7.108)

В соотношениях (7.105), (7.106), (7.107) и (7.108) заданными являются следующие параметры: к, п, /С„р, , , L,, р, и . Как следует из вышеприведенных соотношений, равенство левой и правой частей их возможно только при определенном значении давления у башмака подъемника - Р.

Как видно из (7.105) и (7.107), левая часть с ростом Р нелинейно снижается; в соотношениях (7.106) и (7.108) ростРд приводит к линейному снижению левой части. Правая часть соотношений (7.105) и (7.106) с ростом Pg сначала возрастает, а затем снижается. Правая же часть соотношений (7.107) и (7.108) с ростом Р. возрастает по параболе. Приведенный анализ представлен на рис. 7.3. Точки пересечения соответствующих фафических зависимостей дают значения Р, при которых удовлетворяются равенства (7.105), (7.106), (7.107) и (7.108).

Данная задача решается либо подбором значений Р, либо фа-фоаналитически, как это показано на рис. 7.3.

7.6. РАСЧЕТ ФОНТАННОГО ПОДЪЕМНИКА С ИСПОЛЬЗОВАНИЕМ КРИВЫХ РАСПРЕДЕЛЕНИЯ ДАВЛЕНИЯ

Данный метод расчета базируется на использовании кривых распределения давления (КРД) в подъемниках различного диамефа, работающих с различными подачами (дебитами скважин), при раз-

личных давлениях у башмака и на устье, при различных свойствах продукции пласта и ее обводненности. Часто для этих целей используют эталонные кривые распределения давления. В случае необходимости кривые распределения давления в подъемнике могут быть рассчитаны для конкретных условий месторождения по одному из ранее изложенных методов.

Кривые распределения давления в подъемнике Р = f(H) используют для построения характеристических кривых подъемника - зависимости давления у башмака подъемника (забойного давления) от его подачи.

Характеристические кривые подъемника строят:

- при постоянных диаметре подъемника и обводненности добываемой продукции, но при переменном давлении на устье;

- при постоянных давлении на устье и обводненности добываемой продукции, но при переменном диаметре подъемника;

Давление у башмака

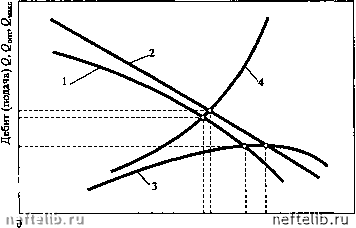

Рис. 7 J. Графическое представление условий совместной работы пласта и подъемника:

1 - нелинейная зависимость притока продукции из пласта в функции давления у башмака (забойного давления) - уравнение (7.101); 2 - то же самое по уравнению (7.102); 3 - подача на оптимальном режиме по уравнению (7.103); 4 - подача на максимальном режиме по уравнению (7.104); Q - точки совместной согласованной работы пласта и подъемника
