где Р,, Р, - соответственно давление в нижнем и верхнем сечениях исследуемого интервала, Н/м.

Суммарно потери энергии dP при движении ГЖС на участке dH (потери на трение и скольжение) записываются в форме, аналогичной уравнению Фаннинга для вычисления потерь на трение в однофазном потоке:

vldH

dP,..=2f,-

(6.334)

где ь. - средняя скорость движения смеси, м/с; d - диаметр подъемника, м;

/„ - корреляционный коэффициент необратимых потерь энергии на участке длиной dH.

Основным расчетным уравнением метода Ф. Поэтмана- П. Карпентера является следующее (записано в конечных разностях):

1 + /п

(«Уисм/Рсн)

(6.335)

где <7,, - дебит дегазированной нефти, м7сут; А - размерный числовой коэффициент.

Расчет распределения давления по уравнению (6.335) ведется по щагам. Шаг по давлению АР выбирают исходя из практических соображений. При необходимости рещения уравнения (6.335) относительно АР при заданньк АЯ используется итерационная процедура, что существенно увеличивает затраты времени на счетные работы.

Корреляционный коэффициент необратимых потерь/, определяется по фафику в зависимости от числителя числа Рейнольдса xdp

В данном случае

х> с/рж =0,99 10

(6.336)

Графическая зависимость /> - /

0,99 10-- d

представлена

на рис. 6.39. Для круглых труб d = d (кривая 1). В случае движения ГЖС в кольцевом зазоре, например, между колонной НКТ и колонной щтанг при эксплуатации скважины щтанговой скважинной

насосной установкой (ШСНУ) основное расчетное уравнение (6.335) записывается в виде:

ДЯ =-Р----, (6.337)

Pc„g

1 + /п-

(„«аи/р™)

где d - внутренний диаметр НКТ, м;

d - средний диаметр колонны штанг, м.

Если к моменту расчета распределения давления конструкция штанг еше не определена, то рекомендуется выбирать значение d в зависимости от диаметра плунжера насоса D:

1,0 10 100 200

dpv = 0,99 10-q„Jd

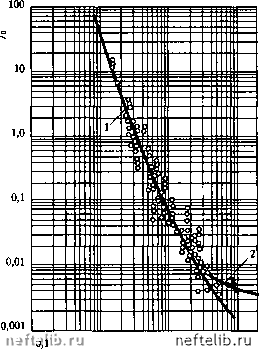

Рис. 639. Зависимость корреляционного коэффициента необратимых потерь

энергии:

1 - для труб круглого сечения; 2 - для кольцевых каналов

<0,032 m 0,038 <D,, < 0,56 m

=0,056 m D, > 0,068 m

rf„„ =0,017 m; rf„„= 0,019 m; rf„„= 0,022 m; <„= 0,025 m.

Корреляционный коэффициент /„ определяется также но графику с рис. 6.39 (кривая 2). При этом d = d- d„.

Корреляционный коэффициент/„ для кривой 1 построен по данным исследования фонтанных и компрессорньк скважин, оборудованных НКТ диаметром 0,048; 0,060 и 0,073 м. Газовый фактор G„ изменялся от 3,5 до 9000 м7м\ а дебит по жидкости от 9,6 до 240 м/сут. Кривая 2 получена для кольцевых зазоров при газовых факторах от 90 до 360 м/м и дебита жидкости до 2000 м/сут.

Анализ результатов расчета по методу Поэтмана-Карпентера показывает, что метод не всегда дает конечные результаты, которые могли бы удовлетворить практику. Это объясняется значительным разбросом экспериментальных точек (даже на логарифмической бумаге) корреляционного коэффициента z,, в зависимости от ир (рис. 6.39). Специальные исследования показали, что экспериментальные значенияпредставленные на рис. 6.39, могут быть скоррелированы более точно с учетом не только параметра xtdp , но и объемного расходного газосодержания р,.

Таким образом, метод Поэтмана-Карпентера является достаточно простым для использования и базируется на расчете плотности газожидкостной смеси по уравнению (6.332) и определении корреляционного коэффициента/ (рис. 6.39).

6.24.2. МЕТОД В.Г. ГРОНА-Й. ОРКИШЕВСКОГО

Метод относится к III группе. Основным расчетным уравнением является следующее:

АЯ=-

Pc„g +

IL Г АР

(6.338)
