SO, Na, Mg, Ca, HCO,, J и других элементов и соединений. Таким образом, присутствующие в пластовых жидкостях компоненты, при определенных условиях их сосуществования, характеризуют эти жидкости как склонные к образованию эмульсий.

В процессе добычи нефти возможность образования эмульсий в продуктивном пласте и в интервале его перфорации незначительна. Чрезвычайно мала вероятность образования эмульсий и в интервале «забой-прием пофужного оборудования», в чем нас убеждают многочисленные результаты исследования этого интервала путем отбора проб. Не образуется стойких водонефтяных эмульсий и в фонтанных скважинах, работающих без штуцера; при работе со штуцерами в фонтанных скважинах могут образовываться водонефтяные эмульсии. Некоторые исследователи отмечали образование водонефтяных эмульсий в скважинах, эксплуатируемых компрессорным способом (в месте ввода газа).

Глубиннонасосный способ эксплуатации в силу своей специфики более склонен к образованию стойких водонефтяных эмульсий. Наиболее вероятными местами образования эмульсии при штанговой эксплуатации являются клапаны глубинного насоса и колонна НКТ. Длительный период пребывания воды и нефти в колонне НКТ, циклический характер подачи жидкости в трубы и возвратно-поступательное движение колонны штанг с множеством муфтовых соединений способствуют интенсивному перемешиванию жидкости и ее диспергированию с образованием водонефтяной эмульсии.

Промысловые наблюдения показывают: наиболее стойкие эмульсии образуются в скважинах, эксплуатируемых погружными центробежными насосами.

Есть несколько причин, способствующих в этом случае образованию эмульсий: неравномерность поля скоростей и давлений в рабочем колесе, направляющем аппарате и в зазорах между ними приводит к образованию турбулентных зон и вихрей. В частности, образование вихрей зависит и от режима работы насоса, особенно в области подач Q < Q. Выход жидкости из рабочего колеса и дальнейшее ее движение в направляющий аппарат связаны с явлением, аналогичным удару. Таким образом, в центробежном насосе основным местом образования эмульсии являются рабочие органы (рабочие колеса и направляющие аппараты), а режим работы насоса и физико-химические свойства воды и нефти в значительной мере определяют степень эмульсиеобразования.

9.4.5.3. Номограмма для расчета параметров работы центробежных насосов на водонефтяных эмульсиях

В 1960-1965 годах на кафедре разработки и эксплуатации нефтяных месторождений МИНХ и ГП им.И.М. Губкина выполнен цикл исследований по влиянию свойств водонефтяных эмульсий и газожидкостных смесей на параметры работы погружных центробежных насосов. Установлено, что при работе центробежных насосов на водонефтяных эмульсиях их рабочие параметры изменяются тем в большей степени, чем выше вязкость эмульсии (в сравнении с параметрами их работы на воде); при этом подача, напор и КПД снижаются, а потребляемая насосом мощность возрастает.

Результаты этих исследований представлены в виде зависимостей коэффициентов К, К,, и К, вычисляемых по формулам (9.250+9.252)

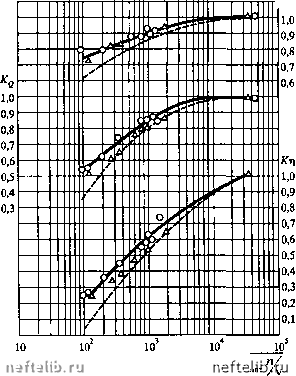

Рис. 932. Зависимости коэффициентов К, ЛГ„ иКл функции числа Re для оптимального режима работы 6,„„,

в функции числа Рейнольдса, вычисляемого по формуле (9.249). На рис. 9.32 представлены зависимости коэффициентов К, КиКв функции числа Re, полученные в результате обработки проведенных исследований для оптимального режима работы насоса. Здесь же для сравнения представлены зависимости этих коэффициентов для ньютоновских жидкостей тех же вязкостей, что и водонефтяные эмульсии (на рис. 9.32 показаны пунктирными линиями). На рис. 9.33 представлены зависимости в функции числа Рейнольдса для других режимов работы насоса (0,4; 0,6; 0,8; 1,2; 1,4) Q.

Анализ данных зависимостей показьшает, что коэффициенты напора для водонефтяных эмульсий при работе насоса во всей области-исследованных подач (0,41,4)2,, в функции числа Рейнольдса изменяются несущественно при постоянном значении Re. Так, при Re = 10*

= 1с? V

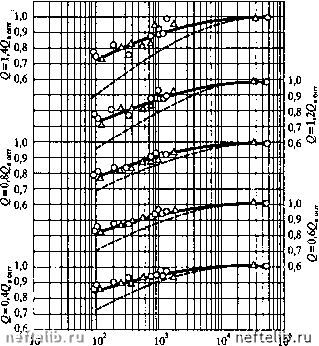

Рис. 9 J3. Зависимости К„ в функции числа Re для режимов работы (0,4; 0,6; 0,8; 1,2; 1,4) С. „„
