бины внутрь НКТ сбрасывается тяжелый предмет, который выбивает пробку. Так как столб воды в НКТ существенно меньше столба жидкости глушения в скважине, после падения пробки у башмака НКТ возникает достаточно большой перепад давлений, под действием которого жидкость глушения из скважины перетекает в НКТ, приводя к быстрому снижению забойного давления и вызову притока.

Задавка жидкости глушения в пласт - при этом вся или большая часть жидкости глушения залавливается в пласт за счет подключения компрессора, давление которого воздействует на уровень жидкости глушения.

Когда расчетный объем жидкости глушения поглощен пластом, компрессор отключается и давление в газонаполненной части скважины резко снижается (стравливание давления газа в атмосферу). При этом существенно снижается и забойное давление, провоцируя поступление флюидов из пласта в скважину.

Совершенно очевидно, что каждому из перечисленных способов присущи свои условия рационального применения для соответствующих характеристик осваиваемых коллекторов. Например, метод «мгновенной» депрессии не может быть использован для освоения низкопроницаемых рыхлых коллекторов.

Многочисленные способы метода облегчения столба жидкости, в частности, промывки требуют проведения значительного объема гидродинамических расчетов, связанных с использованием не только ньютоновских жидкостей. Поэтому кратко рассмотрим некоторые сведения о неньютоновских жидкостях.

2.4. НЕКОТОРЫЕ СВЕДЕНИЯ О РЕОЛОГИИ ЖИДКОСТЕЙ

Наука о деформации и течении материалов называется реологией. Все жидкости делят на два класса: ньютоновские и неньютоновские. Для ньютоновской жидкости существует линейная связь между касательным напряжением т и градиентом скорости duldr (некоторые авторы вместо градиента скорости используют скорость сдвига dyldt). Рассмотрим схему течения Куэтта, представленную на рис. 2.3: жидкость находится между двумя пластинами, одна из которых неподвижна, другая - движется со скоростью U.

Очевидно, что скорость движения

a градиент скорости

dU d dr dr

fdx dt

d fdx] dt dr

(2.5)

(2.6)

где dx/dr характеризует сдвиг слоев жидкости или деформацию, которую обозначим

С учетом (2.7) выражение (2.6) перепишем так: dr dr dt

(2.7)

dU dy

dr dt

т.е. градиент скорости есть суть скорость сдвига. Таким образом, для ньютоновской жидкости запишем:

(2.8)

(2.9)

Движущаяся со скоростью U пластина

\\\\\\\\\\\\\\\\\\

Неподвижная поверхность Рис. 23. Схема течения Куэтта

(2.10)

где ]i - коэффициент пропорциональности, не зависящий от градиента скорости (скорости сдвига).

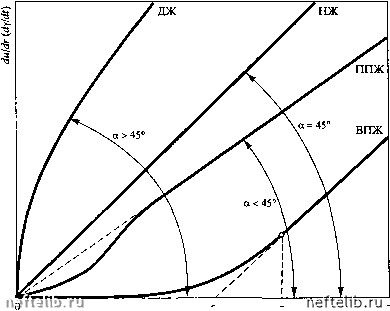

Зависимости касательных напряжений т в функции градиента скорости (скорости сдвига) называют реологическими линиями, которые представлены на рис. 2.4.

В достаточно широком диапазоне скоростей сдвига реологические линии неньютоновских жидкостей можно описать уравнением:

х = К

fdy dt

(2.11)

где п - показатель степени, называемый индексом течения; К - характеристика консистентности.

0 Д пр

Рис. 2.4. Реологические линии ньютоновской (НЖ), вязкопластичиой (ВПЖ), нсевдопластичпой (ППЖ) и дилатантпой (ДЖ) жидкостей
