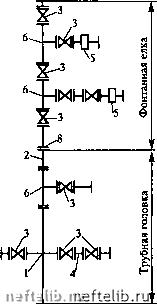

Главная Переработка нефти и газа колонн и установки фонтанной арматуры. В зависимости от количества обсадных колонн, спущенных в скважину, выпускаются одно-, двух-, трех-, четырех- и пятиколонные головки, но все они должны удовлетворять следующим требованиям: - надежная герметизация межтрубных пространств; - возможность контроля за давлением во всех межтрубных пространствах; - быстрое и надежное крепление подвески обсадных колонн; - универсальность (возможность использования различных обсадных колонн); - быстрый и удобный монтаж; - минимально возможная высота; - высокая надежность (в процессе эксплуатации скважины колонная головка не подлежит ремонту). Колонные головки выпускаются на различное давление от и единиц МПа до п десятков МПа. В процессе бурения на колонной головке монтируются превенторы. Перед эксплуатацией скважины превенторы демонтируют и на них устанавливают фонтанную арматуру. Фонтанная арматура предназначена для: - подвески одной или двух колонн НКТ; - герметизации и контроля пространства между колоннами НКТ и затрубного пространства; - проведения различных технологических операций при вызове притока, освоении, эксплуатации, исследовании и ремонте; - направления продукции скважины на замерную установку; - регулирования режима работы скважины и проведения глубинных исследований путем спуска приборов в подъемник; - закрытия скважины (при необходимости). Фонтанные арматуры выпускаются для самых разнообразных условий эксплуатации и различаются как по конструкции, так и по прочностным признакам: - по рабочему давлению; - по размерам проходного ствола; - по конструкции фонтанной елки: крестовые (АФК) и трой-никовые (АФТ); - по числу спускаемых в скважину рядов НКТ: однорядные и двухрядные; - по типу запорных устройств: с задвижками или кранами; - по типу соединения элементов арматуры: фланцевые и резьбовые. По существу, фонтанная арматура (рис. 7.12) состоит из трубной головки и фонтанной елки. Трубная головка предназначена для закрепления в ней колонн НКТ (одной или двух) и представляет собой крестовину с двумя боковыми отводами и установленной на ней переходной катушкой, в которой закрепляется на резьбе колонна НКТ (рис. 7.12 а). При подвеске двух колонн НКТ колонна большего диаметра закрепляется в тройнике с одним боковым отводом, а колонна меньшего диаметра - в катушке, установленной на этом тройнике (рис 7.12 б). Фонтанные елки бывают крестового и тройникового типов. Рис. 7.12. Принципиальные схемы фоитаииой (а - крестовой, б - тройииковой) арматуры: 1 - крестовина с двумя боковыми отводами; 2 - переходная катушка для подвески НКТ; 3 - задвижка или край; 4 - катушка; 5 - штуцерная колодка; 6 - тройиик; 7 - крестовина; 8 - фланец Каждый тип фонтанной елки применяется для определенных эксплуатационных условий. Фонтанная елка крестовой арматуры имеет два боковых отвода, один из которых может быть рабочим, а второй - запасным. Фонтанная елка тройниковой арматуры имеет верхний и нижний отводы (выкиды). Рабочим выкидом всегда является верхний, а нижний - запасным. В шифре фонтанной арматуры указывается ее тип, проходной диаметр выкида (мм), рабочее давление (МПа). Если арматура оборудована кранами, это также указывается в шифре. Например, АФТ-65Кр-14 - арматура фонтанная, тройникового типа, крановая с проходным диаметром выкида 65 мм, на рабочее давление 14 МПа. Важным элементом фонтанной арматуры являются штуцерные колодки, устанавливаемые на выкидах и предназначенные для размещения в них штуцеров, с помощью которых регулируется режим работы фонтанной скважины. Существует много типов и конструкций штуцеров как регулируемых, так и нерегулируемых. Более надежными и простыми являются нерегулируемые штуцеры, которые и используются на большинстве фонтанных скважин. Манифольды предназначены для обвязки выкидов фонтанных скважин (арматуры фонтанных скважин) со сборными коллекторами, транспортирующими продукцию скважин на пункт сбора и подготовки. Манифольды предусматривают установку на них штуцеров, вентилей для отбора проб продукции скважин, запорных устройств и предохранительных клапанов. Основные узлы мани-фольдов унифицированы с узлами и деталями фонтанной арматуры и на концах имеют фланцы под трубы диаметром 80 мм. Подробная характеристика оборудования фонтанных скважин рассматривается в курсе нефтегазопромыслового оборудования. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 [ 174 ] 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 |
||
