ДР - перепад давлений, Н/м;

ц - вязкость флюида, • с;

/ - путь течения флюида, м;

к - коэффициент пропорциональности, который учитывает не только среду, в которой осуществляется фильтрация, но и все процессы взаимодействия между фильтрующимся флюидом и твердой поверхностью среды, м.

Для схемы рис. 1.3 обозначим: - радиус контура питания, м;

- радиус скважины, м; h - толщина пласта, м;

- давление на контуре питания, Н/м; заб - давление на забое скважины, Н/м.

Выделим мысленно (см. рис. 1.3) на расстоянии г от оси скважины элемент пласта толщиной dr. Перепад давлений на этом эле-

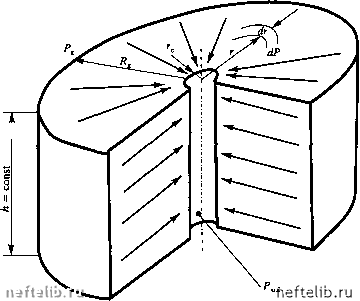

Рис. 1. 3. К выводу уравнения Дюнюи

менте обозначим через dP. Поверхность фильтрации для выделенного элемента такова:

F = 2nrh . (1-5)

Запишем уравнение Дарси для рассматриваемой схемы:

\xdr

после разделения переменных получим:

(1.6)

Пределами интегрирования для уравнения (1.6) являются: поР:отР доР,; по г: от до г.

Таким образом, имеем:

После интегрирования получаем: 2М{Р,,-Р,,,)

ц1п . (1.8)

Уравнение (1.8) называется уравнением Дюпюи и описывает приток жидкости в скважину для схемы на рис. 1.3 при принятых допущениях.

Как видно из (1.8), распределение давления в пласте вокруг работающей скважины является логарифмическим, что представлено на рис. 1.4.

Давление на контуре питания является пластовым статическим давлением Р,., в дальнейшем просто Р („лст - статическое пластовое давление - давление, которое существует в системе до момента отбора продукции, т.е. когда Q = 0). Давление вокруг работающей скважины в любой точке пласта (между давлением на забое скважины и давлением на контуре питания) называется динамическим пластовым давлением Р„,„,,- Динамическое пластовое давление на стенке скважины будем называть забойным давлением Рр.

Разность между статическим и динамическим пластовыми давлениями называется депрессией АР:

пл. дин

заб"

(1.9)

Если линию распределения давления мысленно повернуть вокруг оси скважины, получим так называемую воронку депрессии. Из рис. 1.3 видно, что депрессия (потери энергии при движении продукции от контура питания до стенки скважины) существенно возрастает на определенном расстоянии от стенки скважины.

Под призабойной зоной скважины (ПЗС) будем понимать зону, прилегающую к стенкам скважины, в которой существенно возрастают фильтрационные сопротивления движению продукции. До настоящего времени не существует никаких рекомендаций по численному определению радиуса этой зоны, что в значительной степени осложняет оценку эффективности различных методов искусственного воздействия на призабойные зоны скважин и сравнение их между собой.

Рассмотрим некоторые возможности численной оценки размеров ПЗС. Первая возможность базируется на аппроксимации вет-

Рис. 1.4. Распределение давления в пласте вокруг работающей скважины
