в пределах залежи или месторождения фактическое горное давление может отличаться от такового, рассчитываемого по (5.9). Это вызвано перераспределением горного давления между различными участками пласта и зависит не только от свойств горных пород в разрезе скважины, но и от формы их залегания. Академик СА. Хрис-тианович связывает величину горного давления с наличием в разрезе скважины глинистых пластичных пород.

Рассмотрим схему, приведенную на рис. 5.3. В разрезе скважины имеется глинистый пропласток. В процессе бурения глинистый пропласток вскрыт долотом. Горизонтальное горное давление в нем

, а со стороны скважины - давление Р. Так как Р < Р, , то:

Р.-Р = - (5-12)

Перепад давлений АР, действующий на глинистый пропласток, может оказаться выше прочности глины. В этом случае глина вытекает в скважину, формируя вокруг нее зону пониженного горного давления. Кстати, поступление глины в скважину в процессе бурения является одной из причин неконтролируемого изменения качества бурового раствора.

Одним из основных параметров ГРП является давление разрыва горных пород, которое зависит как от горного давления, так и от прочности горных пород. Прочность горных пород даже одного объекта разработки может изменяться в значительных пределах в зависимости от типа породы, ее пористости, структуры порового пространства, минералогического состава, а также от наличия глинистых разностей. Следовательно, давление разрыва Р является трудно рассчитываемой величиной, но принципиально оно может соотноситься с горным давлением Р следующим образом:

В зависимости от соотношения Рр/Р в определенной степени зависит и ориентация в пространстве образующихся трещин. Таким образом, соотношение Р/Р в реальных случаях может быть самым различным. Практика показывает, что во многих случаях Р < Р.

В общем случае давление разрыва зависит от следующих основных факторов:

- горного давления Р;

- проницаемости ПЗС и наличия в ней микротрещин;

- прочности и упругих свойств горной породы;

- структуры порового пространства;

- свойств жидкости разрыва;

- геологического строения объекта;

- технологии проведения ГРП и др.

Разрыв осуществляют так называемой жидкостью разрыва, а заполнение образовавщихся или расщиривщихся трещин - закрепляющим материалом с жидкостью-носителем.

5.3.2. МЕХАНИЗМ ОБРАЗОВАНИЯ ТРЕЩИН

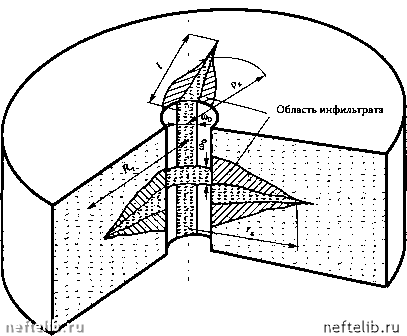

При реализации ГРП в призабойной зоне могут образовываться трещины различной пространственной ориентации: горизонтальные, вертикальные или наклонные. На рис. 5.4 приведена схема горизонтальной и вертикальной трещин.

Рис. 5.4. Схема горизонтальной и вертикальной трещин

А. Образование горизонтальной трещины

Если в призабойную зону скважины нагнетать слабофильтрую-щуюся (среднефильтрующуюся) жидкость, то фильтрация начинается в наиболее проницаемые области ПЗС, определяемые, как правило, наличием трещин. Фильтрация возможна только при определенном перепаде давлений АР, зависящем от ряда факторов:

, = Р-Р,.- (5-13)

В этом случае слабофильтрующаяся жидкость действует как клин, увеличивая длину и раскрытость горизонтальной трещины. При этом положительный результат может быть получен только при определенном темпе закачки жидкости разрыва. Минимальный темп закачки жидкости разрыва определяют по эмпирической зависимости:

а.....>-ю!, (5.14)

где -минимальная подача насосным агрегатом жидкости разрыва для образования горизонтальной трещины, mVc; - радиус горизонтальной трещины, м;

ш„- ширина трещины на стенке скважины, м (см. рис. 5.4);

ц - вязкость жидкости разрыва, мПа с.

Принципиально возможно образование горизонтальной трещины и фильтрующейся жидкостью, что связано с существенным увеличением темпа и давления закачки.

Б. Образование вертикальной (наклонной) трещины

Если используется нефильтрующаяся жидкость разрыва, то по мере повышения давления закачки напряжение в горной породе возрастает. При определенном напряжении, превышающем предел прочности породы на сжатие, порода разрывается. Физически этот процесс протекает следующим образом. По мере роста давления закачки напряжение в горной породе возрастает и происходит ее сжатие. Сжатие происходит до определенного предела, определяемого прочностью на сжатие. После превышения этого предела порода не может сопротивляться увеличивающемуся сжатию и растрескивается. После снятия давления закачки возникают остаточные трещины (трещины разуплотнения), как правило, вертикальной или наклонной ориентации.

Минимальный темп закачки жидкости разрыва рассчитывают по следующей эмпирической зависимости:
