п. Метод понижения уровня.

III. Метод «мгновенной» депрессии. А. Общая характеристика и условия эффективного применения

Общая характеристика методов вызова притока и освоения сводится к рассмотрению изменения забойного давления в функции времени, а условия эффективного применения определяются совокупностью параметров, отражающих геологические, технологичес-

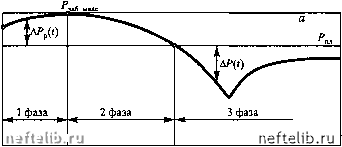

Рис. 2.2. Изменение забойного давления во времени: Р

а - метод облегчения столба жидкости;

б - метод понижения уровня;

в - метод «мгновенной» депрессии

кие, технические и организационные факторы с учетом известных критериев.

Рассмотрим все известные методы (рис. 2.2).

I. Метод облегчения столба жидкости в скважине (рис. 2.2 а).

Реализуется различными способами, но наибольшее распространение получили промывки. При промывке скважины в период времени О - (достижение уровнем раздела жидкостей башмака НКТ) возникает 1 фаза - фаза роста поглощения пластом жидкости глушения. Вследствие этого происходит дополнительное изменение фильтрационных характеристик ПЗС. Именно поэтому выбору жидкости глушения должно уделяться особое внимание, исходя из требования сохранения фильтрационных характеристик ПЗС. В период времени f, - (2 фаза снижения поглощения) объем поглощаемой пластом жидкости снижается. Таким образом, в период времени О -

жидкость глушения поглощается пластом, а объем поглощенной жидкости V в этот период можно рассчитать, зная коэффициент приемистости К, величину пластового давления и характер изменения забойного давления Рд (t), то есть

,.o.=/(„„v.c(0,0. (2.4)

В период времени t > реализуется 3 фаза - фаза притока жидкости из пласта за счет создания депрессии ДР. П. Метод понижения уровня (рис. 2.2 б).

Особенностью данного метода является отсутствие первой фазы, что делает его предпочтительнее, благодаря меньшему «загрязнению» ПЗС в период вызова притока.

П1. Метод «мгновенной» депрессии (рис. 2.2 в).

Особенностью данного метода является кратковременность второй фазы {t - fj).

Б. Способы вызова притока и освоения К первому методу относятся:

I. Промывки (прямая, обратная, комбинированная; промывки осуществляются различными жидкостями). П. Закачка газообразного агента (газлифт). П1. Закачка пенных систем К методу понижения уровня относятся:

I. Тартание желонкой.

II. Свабирование.

III. Понижение уровня глубинным насосом.

к методу «мгновенной» депрессии относятся: I. Способ падающей пробки. П. Задавка жидкости глущения в пласт. Рассмотрим некоторые из способов.

Тартание желонкой - не только способ вызова притока и освоения, но и исторический способ эксплуатации скважин с очень низкими пластовыми давлениями. Осуществляется желонкой, представляющей собой отрезок толстостенной трубы (как правило, бурильной), в нижней части которой имеется обратный клапан. Спускается в скважину на канате с помощью лебедки. Так как объем желонки невелик, то процесс вызова притока тартанием достаточно медленный. Работа проводится при открытом устье, что представляет определенную опасность, особенно при фонтанных проявлениях. Спуск желонки, как правило, проводится в обсадную колонну.

Свабирование - способ понижения уровня в скважине, в которую спущена колонна НКТ. Сваб представляет собой трубу небольшого диаметра, на наружной поверхности которой укреплены эластичные уплотнительные манжеты, наружный диаметр которых соизмерим с внутренним диаметром НКТ. В нижней части сваба имеется обратный клапан. Уплотнительные манжеты имеют чашеобразную форму, которые при подъеме сваба распираются за счет давления столба жидкости над свабом, уплотняя зазор между наружным диаметром манжет и внутренним диаметром НКТ. Сваб спускается внутрь НКТ на лебедке, а глубина его погружения под уровень жидкости определяется прошостью каната и мощностью привода лебедки.

Свабирование - более производительный способ и может осуществляться с использованием фонтанной арматуры (т.е. скважина герметизируется и выброс невозможен) со специальным лубрикатором.

Способ падающей пробки - суть его заключается в том, что колонна НКТ, спускаемая в скважину, в нижней части закрывается специальной пробкой, изготовленной из нефтерастворимого материала. Под действием собственного веса колонна НКТ спускается в скважину до определенной глубины, определяемой из равенства сил сопротивлений и собственного веса колонны. При необходимости увеличения глубины спуска колонны НКТ в нее с поверхности заливается определенное количество воды, удерживаемое в НКТ за счет пробки. При спуске колонны до расчетной глу-
