ное построение зависимостей относительной фазовой проницаемости от насыщенности пор флюидами затруднительно из-за необходимости использовать сложную аппаратуру и иметь высококвалифицированный персонал. Поэтому нахождение более простых и доступных для щирокого круга исследователей и инженеров методов построения кривых относительных фазовых проницаемостей является чрезвычайно острой проблемой. Одним из таких методов является использование кривых «капиллярное давление - водонасыщенность 5», которые сравнительно просто могут быть получены методом центрифугирования водонасыщенных кернов или методом полупроницаемых перегородок.

Известно, что кривые Р - 5 являются представительными зависимостями, тесно связанными с фильтрационными свойствами пород, и которые могут быть использованы для построения кривых относительных фазовых проницаемостей для случая фильтрации водонефтяных смесей в терригенных коллекторах (песчаниках).

Зависимости Р - 5, могут быть описаны в логарифмических координатах в виде гиперболы:

1-5.

Р,=Р„ехр

-x/ln-

1-5„.

(5.7)

где 5, - остаточная водонасыщенность;

- водонасыщенность при капиллярном давлении Р; X-показатель степени гиперболы (структурный коэффициент); Р, - давление начала вытеснения:

2а cos в

"=--; (5.8)

макс

О - поверхностное натяжение на границе раздела «нефть - вода»;

Q - краевой угол смачивания; макс - максимальный радиус пор.

Величина Р может быть определена экспериментально методом полупроницаемых перегородок. Показатель степени х, являясь интегральной характеристикой структуры норового простран-

ства, определяет микростроение порового пространства пород-коллекторов. Поэтому использование показателя степени гиперболы для идентификации свойств пористых сред оказывается приемлемым и целесообразным при построении зависимостей относительных фазовых проницаемостей для нефти и воды по кривым -S.

Таким образом, выбор скважин для конкретной обработки призабойной зоны является достаточно сложной проблемой, если мы хотим получить максимальную эффективность от реализации той или иной обработки ПЗС. Совершенно очевидно, что технология проектируемой обработки должна бьггь адекватной состоянию призабойной зоны на момент ее проведения.

Рассмотрим некоторые из методов управления продуктивностью скважин (интенсификации притока и приемистости), приведенных в табл. 4.1.

53. ГИДРАВЛИЧЕСКИЙ РАЗРЫВ ПЛАСТА

Гидравлический разрыв пласта (ГРП) предназначен для повышения проницаемости обрабатываемой области ПЗС и заключается в создании искусственных и расширении естественных трещин. Наличие микротрещин в ПЗС связано с процессом первичного вскрытия в фазе бурения вследствие взаимодействия долота с напряженными горными породами, а также с процессом вторичного вскрытая (перфорации).

Сущность ГРП заключается в нагнетании под давлением в ПЗС жидкости, которая заполняет микротрещины и «расклинивает» их, а также формирует новые трещины. Если при этом ввести в образовавшиеся или расширившиеся трещины закрепляющий материал (например, песок), то после снятия давления трещины не смыкаются.

5.3.1. ОБЩИЕ ПОЛОЖЕНИЯ

В невозмущенном горном массиве напряженное состояние горных пород характеризуется следующими напряжениями:

- вертикальным = Р, определяемым весом вышележащих горных пород

о, = Р, = р„Я; (5.9)

- горизонтальным о = о = Р„

.= y = P.= P.sH, (5.10)

где р - плотность вышележащих горных пород;

Н-глубина залегания горизонта, для которого рассчитываются напряжения;

X - коэффициент бокового распора, определяемый по формуле академика А.Н. Динника:

(5.11)

V - коэффициент Пуассона горной породы, зависящий от продольных и поперечных ее деформаций.

Для песчаников и известняков v = 0,2 -s- 0,3; для упругих пород коэффициент Пуассона изменяется в пределах 0,25 + 0,43. Для пластичных горных пород (глина, глинистые сланцы, каменная соль) коэффициент Пуассона стремится к 0,5, вследствие чего X -> 1.

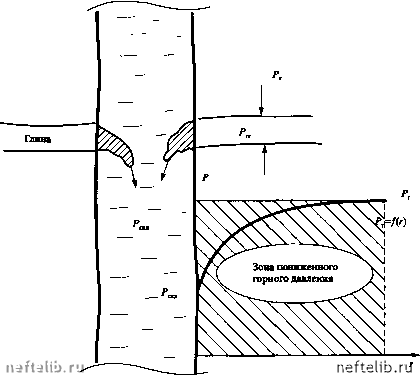

Рис. 5J. К образованию зоны пониженного горного давления в разрезе

скважины
