Одной из технологий предотвращения образования песчаной пробки на забое является подлив, как правило, части добываемой жидкости в затрубное пространство пескообразующей скважины. При этом глубинный насос опускается практически до забоя, что создает повыщенную скорость восходящего потока в интервале «забой-прием насоса», предотвращая оседание частиц песка.

Следует отметить, что чистка песчаных пробок промывкой скважины является достаточно трудоемкой и дорогостоящей операцией, поскольку частицы песка покрыты нефтью, а зачастую и парафином, и в процессе эксплуатации скважины они слипаются, образуя достаточно прочную пробку.

-1 --------

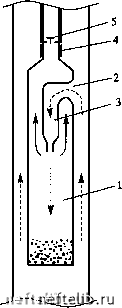

Рис. 9.23. Принципиальные схемы песочных якорей:

1 - корпус-накопитель якоря; 2 - отверстия; 3 - труба; 4 -узел соединения якоря с насосом; 5 - всасывающий клапан насоса; а - якорь прямого типа; б - якорь обращенного типа; I - жидкая фаза продукции; П - жидкость + механические примеси (песок); П1 - механические примеси

9.3.20.3. Другие осложняющие факторы Осложнения, связанные с присутствием в продукции скважин парафина, смол, асфальтенов, а также солей, ликвидируются так же, как и при фонтанной эксплуатации. Естественно, что в скважинах, эксплуатируемых СШНУ, внутрь колонны штанг невозможен спуск скребков, как это делается в фонтанных или газлифтных скважинах.

В скважинах, эксплуатируемых штанговыми насосами, для борьбы с твердыми отложениями на внутренней поверхности НКТ используют так называемые пластинчатые скребки, закрепляемые на колонне штанг (на всей длине твердых отложений). Скребки устанавливаются на расстоянии один от другого, примерно равном длине хода полированного штока. В процессе работы установки колонна штанг поворачивается с помощью специального устройства, называемого штанговращателем и устанавливаемого на устье скважины. Привод штанговращателя механический и осуществляется от работающего станка-качалки. Пластинчатые скребки при вращении колонны штанг и при ходе «вверх-вниз» описывают винтовую линию, соскребая твердые осадки с внутренней поверхности НКТ, которые потоком продукции поднимаются наверх и поступают в выкидную линию.

Эксплуатация наклонно-направленных скважин СШНУ приводит к истиранию насосных штанг и труб с образованием щелей в трубах (а значит, к значительному снижению коэффициента подачи установки), а также к обрыву штанг. Основной метод борьбы с этими отрицательными явлениями - использование на колонне штанг так называемых центраторов. Известно большое количество различных центраторов, которые в принципе делятся на две группы: центраторы скольжения и центраторы качения (роликовые центраторы). Центраторы изготавливаются как из металла, так и из пластических материалов. Очевидно, что при установке центраторов на колонне штанг они одновременно выполняют и функцию скребков.

9.3.21. о ПРИМЕНЕНИИ ХВОСТОВИКОВ ПРИ ЭКСПЛУАТАЦИИ СКВАЖИН СШНУ

Особенности работы подъемникоь большого диаметра в интервале «забой - прием погружного оборудования» связаны с неполным выносом воды, ее накоплением, утяжелением столба водонеф-

тяной смеси и снижением депрессии на пласт. Это приводит к потере дебита, особенно заметного для категории низко- и среднедебитных скважин, т.е. той категории, которая эксплуатируется СШНУ. Предотвратить указанное явление можно, используя рекомендации, рассмотренные в главе 6.

Другим методом повышения дебита таких скважин за счет ликвидации репрессии предотврашением накопления воды в интервале «забой-прием» является использование хвостовиков, устанавливаемых ниже приема насоса.

Хвостовик представляет собой колонну насосно-компрессорных труб определенной длины с диаметром, как правило, меньшим диаметра основной колонны НКТ (подъемник) и используется для выноса воды из интервала «забой-прием».

Схемы СШНУ с использованием хвостовиков представлены на рис. 9.24. Различают две схемы хвостовиков: хвостовик, герметично соединенный с приемом насоса (рис. 9.24 а), и хвостовик на па-кере, обеспечиваюший сепарацию свободного газа па приеме насоса (рис. 9.24 б). Схема на рис. 9.24 а применяется тогда, когда количество свободного газа на приеме насоса невелико, а коэффициент наполнения насоса достаточно высок (продукция скважины с небольшим газовым фактором; большое давление у приема насоса и т.п.). Если газовый фактор продукции значителен или низко давление на приеме, то использование этой схемы нецелесообразно по причине низкого коэффициента наполнения. В этом случае необходимо использовать схему рис. 9.24 б. Расчет хвостовиков базируется на теоретических предпосылках, изложенных в главе 6.

При заданном диаметре хвостовика расчет сводится к определению его необходимой длины; при этом диаметр хвостовика необходимо брать меньшим, чем колонна НКТ.

Расчет длины хвостовика выполним для схемы рис. 9.24 а. Введем следующие обозначения:

Н - глубина спуска насоса, м;

- внутренний диаметр подъемника (колонны НКТ), м; Н. - длина хвостовика, м;

d - внутренний диаметр хвостовика, м;

- глубина скважины, м;

- внутренний диаметр обсадной колонны, м. Рассматривается стационарная работа системы. Объем скважины F в интервале [L - (Я,, + HJ\ таков:
