На основании полученных экспериментальных зависимостей рассчитаны числовые значения сомножителей, входящих во вторые слагаемые знаменателя аналитических зависимостей (6.428) и (6.433). С учетом этого указанные зависимости можно переписать в следующем виде:

для башмака фонтанного лифта:

о = -

1 + 0,7-;

"о/к

для приема ШГН:

о = -

1 + 1,05-

"о/к

ДЛЯ приема ЭЦН:

(6.445)

(6.446)

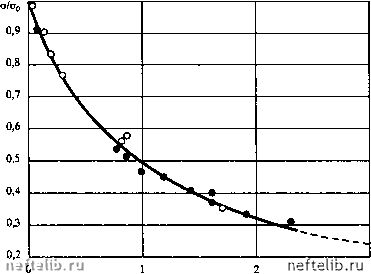

Рис. 6.44. Экспериментальная зависимость о/о, =f{q/v)/j для приема ШГН: О -эксперименты автора, о, = 0,71; %-эксперименты О.М. Юсупова,

о, = 0,87

(Т = -

1 + 0,75-.

(6.447)

Данные зависимости могут быть рекомендованы для практического использования при эксплуатации добывающих скважин.

6.26.3. НЕКОТОРЫЕ ПРАКТИЧЕСКИЕ ПРИЛОЖЕНИЯ СЕПАРАЦИИ СВОБОДНОГО ГАЗА

На современном этапе развития нефтепромысловой науки знание законов сепарации газа у приема пофужного оборудования позволяет рещать целый ряд важнейших практических задач.

1. В условиях однотрубной герметизированной системы сбора продукции скважин существенно усложнился контроль за изменением режима работы добывающих скважин (а в ряде случаев такой контроль вообще невозможен). Располагая сведениями о коэффициенте сепарации газа у приема погружного оборудования и заме-

28 яЫ\

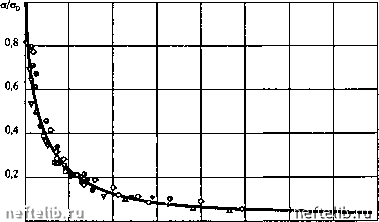

Рис. 6.45. Экспериментальная зависимость о/о, = f(qlv,f,) для приема ЭЦН:

0-> Ф> Д V -данные автора; Q -данные B.C. Линева; Q -данные П.Д. Ляпкова; Э - данные О.Г. Гафурова; + - данные Ю.С. Миронова

ряя расход газа через затрубное пространство (что в промысловых условиях осуществляется достаточно просто), можно рассчитать полный газовый фактор, а также количество газа, попадающее в приемное устройство. Эти сведения необходимы для расчета процесса движения газожидкостной смеси в подъемнике, а также при оптимизации работы погружного оборудования. Кроме того, по количеству газа, сепарирующегося в затрубное пространство, возможен расчет давления на приеме погружного оборудования.

2. Используя полученные зависимости для коэффициента сепарации, мы можем рассчитать объемный расход газа, попадающего в затрубное пространство (при известной величине давления у приема), и кривую распределения давления в затрубном пространстве, т.е. изучить работу затрубного пространства, в том числе и явление пульсации.

3. Одним из основных практических приложений теории сепарации газа у приема погружного оборудования является возможность расчета нового давления насыщения при растворении оставшегося после сепарации свободного газа при поступлении смеси в глубинный насос.

При работе пофужного оборудования с давлениями на приеме ниже давления насыщения часть газа сепарируется в затрубное просфанство, что снижает газовый фактор, действующий в подъемнике после выкида насоса и, естественно, снижает величину давления насыщения. Неучет данных явлений при расчете процесса движения газожидкостной смеси в подъемнике может не только привести к значительным ошибкам, но и к совершенно неправильным выводам относительно выбора соответствующей расчетной методики. С другой стороны, как показывают исследования, в настоящее время невозможно повысить точность расчетов процесса движения газожидкостной смеси в подъемниках, если базироваться на величинах газового фактора Gp и давления насыщения Р без учета сепарации газа у приема пофужного оборудования.

Действительно, если давление у приема погружного оборудования меньше давления насыщения, то часть газа, отсепарировав-шаяся в затрубное пространство, не принимает участия в процессе разгазирования нефти при движении ее в подъемнике выше глубинного насоса. Таким образом, фактический газовый фактор, участвующий в процессе движения смеси в подъемнике G, может быть вычислен так:
