теводяные эмульсии; крахмально-щелочные растворы; нейтрализованный черный контакт (НЧК) и др.

Для снижения потерь на трение при движении этих жидкостей с наполнителем по НКТ используют специальные добавки (депрессоры) - растворы на мыльной основе; высокомолекулярные полимеры и т.п.

® Закачка продавочной жидкости. Основной целью этой жидкости является продавка жидкости-песконосителя до забоя и задавка ее в трещины. С целью предотвращения образования пробок из наполнителя, как показывает практика, должно соблюдаться следующее условие:

г)-ц>1, (5.30)

где г) - скорость движения жидкости-песконосителя в колонне НКТ, м/с;

10, - вязкость жидкости-песконосителя, мПа с.

Как правило, в качестве продавочных используются жидкости с минимальной вязкостью. В добывающих скважинах часто используют собственную дегазированную нефть (при необходимости ее разбавляют керосином или соляркой); в нагнетательных скважинах используется вода, как правило, подтоварная.

Более подробные сведения о рабочих агентах и их свойствах приведены в специальной литературе.

В качестве наполнителя трещин могут использоваться:

- кварцевый отсортированный песок с диаметром песшнок 0,5 -s-1Д мм, который имеет плотность около 2600 кг/м\ Так как плотность песка существенно больше плотности жидкости-песконосителя, то песок может оседать, что предопределяет высокие скорости закачки;

- стеклянные шарики;

- зерна агломерированного боксита;

- полимерные шарики;

- специальный наполнитель - проппант. Основные требования к наполнителю:

- высокая прочность на сдавливание (смятие);

- геометрически правильная шарообразная форма.

Совершенно очевидно, что наполнитель должен быть инертным по отношению к продукции пласта и длительное время не изменять своих свойств. Практически установлено, что концентрация наполнителя изменяется от 200 до 300 кг на 1 м жидкости-песконосителя.

© После закачки наполнителя в трещины скважина оставляется под давлением. Время выстойки скважины под давлением должно быть достаточным, чтобы система (ПЗС) перешла из неустойчивого в устойчивое состояние, при котором наполнитель будет прочно зафиксирован в трещине. В противном случае в процессе вызова притока, освоения и эксплуатации скважины наполнитель выносится из трещин в скважину. Если при этом скважина эксплуатируется насосным способом, вынос наполнителя приводит к выходу из строя пофужной установки, не говоря об образовании на забое пробок из наполнителя. Вышесказанное является чрезвычайно важным техно-

777777777777777777777777777777

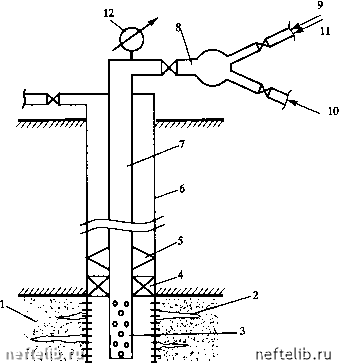

Рис. 5.5. Принципиальная схема оборудования скважины для проведения ГРП:

1 - продуктивный пласт; 2 - трещина; 3 - хвостовик; 4 - пакер; 5 - якорь; 6 - обсадная колонна; 7 - колонна НКТ; 8 - устьевое оборудование; 9 - жидкость разрыва; 10 - жидкость-песконоснтель; 11 - жидкость продавкн; 12 - манометр

логаческим фактором, пренебрежение которым резко снижает эффективность ГРП вплоть до отрицательного результата.

® Вызов притока, освоение скважины и ее гидродинамическое исследование. Следует подчеркнуть, что проведение гидродинамического исследования является обязательным элементом технологии, т.к. его результаты служат критерием технологической эффективности процесса.

Принципиальная схема оборудования скважины для проведения ГРП представлена на рис. 5.5. При проведении ГРП колонна НКТ должна быть запакерована и заякорена.

Важными вопросами при проведении ГРП являются вопросы определения местоположения, пространственной ориентации и размеров трещин. Такие определения должны быть обязательными при производстве ГРП в новых регионах, т.к. позволяют разработать наилучшую технологию процесса. Перечисленные задачи решаются на основе метода наблюдения за изменением интенсивности гамма-излучения из трещины, в которую закачана порция наполнителя, активированная радиоактивным изотопом, например, кобальта, циркония, железа. Сущность данного метода заключается в добавлении к чистому наполнителю определенной порции активированного наполнителя и в проведении гамма-каротажа сразу после образования трещин и закачки в трещины порции активированного наполнителя; сравнивая эти результаты гамма-каротажа, судят о количестве, местоположении, пространственной ориентации и размерах образовавшихся трещин. Указанные исследования выполняются специализированными промыслово-геофизическими организациями.

5.5. РАСЧЕТ НЕКОТОРЫХ ПАРАМЕТРОВ ПРИ ГРП

Основными рассчитываемыми параметрами являются: Давление закачки на устье скважины

з., = Лаб-ж+Лр. (5-31)

где Р - давление на забое скважины при закачке, МПа;

Р - вес гидростатического столба жидкости закачки (песко-носителя, продавки) в скважине, МПа

P. = P..SH, (5.32)

р, - плотность жидкости закачки (песконосителя, продавки), кг/м;

Я- глубина скважины, м.
