соты подъема жидкости и подачи установки как для СШНУ, так и для УЭЦН может быть выражена уравнением гиперболы:

Q = AIH, (9.1)

где Q - подача установки (дебит скважины), м7сут; Н - высота подъема жидкости, м;

А - постоянная числовая величина, имеющая размерность м*/сут и выбираемая из практических соображений.

Данная зависимость может бьггь использована в определенных ограниченных пределах по подаче и высоте подъема. Так, для СШНУ такие ограничения обусловлены фактической работоспособностью колонны штанг, используемой для передачи плунжеру глубинного насоса возвратно-поступательного движения от наземного привода (станка-качалки), а для УЭЦН - характеристиками Q-Н выпускаемых погружных центробежных насосов. Естественно, для разлитых глубиннонасосных установок пределы по подаче и высоте подъема различны. Поэтому во избежание неоднозначности границ между низко-, средне- и высодеб1ггными скважинами для различных глубиннонасосных установок, проведем разделение на рассматриваемые категории скважин для СШНУ. Исходя из этого, в дальнейшем зависимость (9.1) будет использована в след)чощих пределах: по подаче Q < 100 м7сут, по высоте подъема Н < 3000 м.

Для выпускаемого в настоящее время оборудования СШНУ можно принять постоянную величину А, равной 4-10" м"/сут, и с использованием этой величины определить границу между средне- и вы-сокодебитными скважинами:

Q = 410VH. (9.2)

Исходя из пределов использования выражения (9.2), к высоко-дебитным скважинам относятся скважины с дебитом более 100 м/ сут, независимо от высоты подъема, и с высотой подъема более 3000 м, независимо от дебита. К низкодебитным скважинам будем относить такие, дебит которых не более 5,0 мУсут при высоте подъема менее 3000 м. Скважины, которые не попадают в группы высоко- и низкодебитных, относят к среднедебитным.

По высоте подъема жидкости все скважины условно могут быть разделены на следующие категории:

1. Неглубокие - при высоте подъема до 450 м.

2. Средней П1убины-при высоте подъема жидкости от 450до 1350 м.

3. Глубокие - при высоте подъема более 1350 м.

На рис. 9.1 представлены области и границы различных категорий скважин по дебиту и высоте подъема. Технико-экономические расчеты, а также длительная практика применения СШНУ и УЭЦН показали, что приведенные области применения глубиннонасосного оборудования являются достаточно обоснованными и позволяющими сделать два принципиальных вывода:

1. Установки щтанговых скважинных насосов предназначены, в основном, для эксплуатации низко- и среднедебитных неглубоких и средней глубины скважин, хотя могут оставаться рентабельными при эксплуатации высокодебитных и глубоких скважин (в определенных пределах).

2. Установки погружных центробежных электронасосов предназначены, в основном, для эксплуатации средне- и высокодебитных скважин различной глубины.

Рассмотрим более подробно эксплуатацию скважин СШНУ.

4000

0123 45 10 30 50 70

200 300 400 500 600 700 800 900 1000 Дебит Q, м /сут

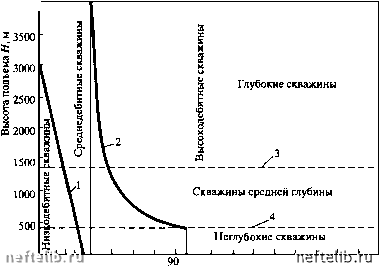

Рис. 9.1 Области и границы различных категорий скважин но дебиту и высоте подъема:

1 - граница между низко- и среднедебитными скважинами; 2 - граница между средне- и высокодебитными скважинами; 3 - граница между глубокими и средней глубины скважинами; 4 - граница между неглубокими и средней глубины скважинами

93. ЭКСПЛУАТАЦИЯ СКВАЖИН ШТАНГОВЫМИ ГЛУБИННОНАСОСНЫМИ УСТАНОВКАМИ

При эксплуатации скважин штанговыми глубиннонасосными установками используются различные плунжерные насосы. К насто-яшему времени создано большое количество плунжерных насосов, различаюшихся не только конструкциями, но и областью их применения в различных эксплуатационных условиях.

9.3.1. КЛАССИФИКАЦИЯ ПЛУНЖЕРНЫХ ГЛУБИННЫХ НАСОСОВ

Все известные плунжерные глубинные насосы могут быть классифицированы по следующим признакам:

1. По конструкции

1.1. Насосы простые (с одним плунжером постоянного диаметра).

1.2. Насосы дифференциальные (с двумя и более плунжерами различных диаметров).

1.3. Трубные насосы (цилиндр спускается в скважину на колонне НКТ, а плунжер - на колонне штанг).

1.4. Вставные насосы (цилиндр и плунжер спускаются вместе на колонне штанг).

1.5. Насосы с неподвижным цилиндром и движущимся плунжером.

1.6. Насосы с движущимся цилиндром и неподвижным плунжером.

2. По характеру всасывания продукции

2.1. Всасывание при ходе вверх.

2.2. Всасывание при ходе вниз.

2.3. Всасывание при ходе вверх и вниз.

3. По принципу действия

3.1. Одинарного действия.

3.2. Двойного действия.

4. По назначению

4.1. Для добычи жидкости в обычных условиях.

4.2. Для добычи жидкости со значительным содержанием свободного газа.

4.3. Для добычи вязких жидкостей.

4.4. Для добычи больших объемов жидкости.

4.5. Для добычи жидкости с содержанием механических примесей (песка).
